français

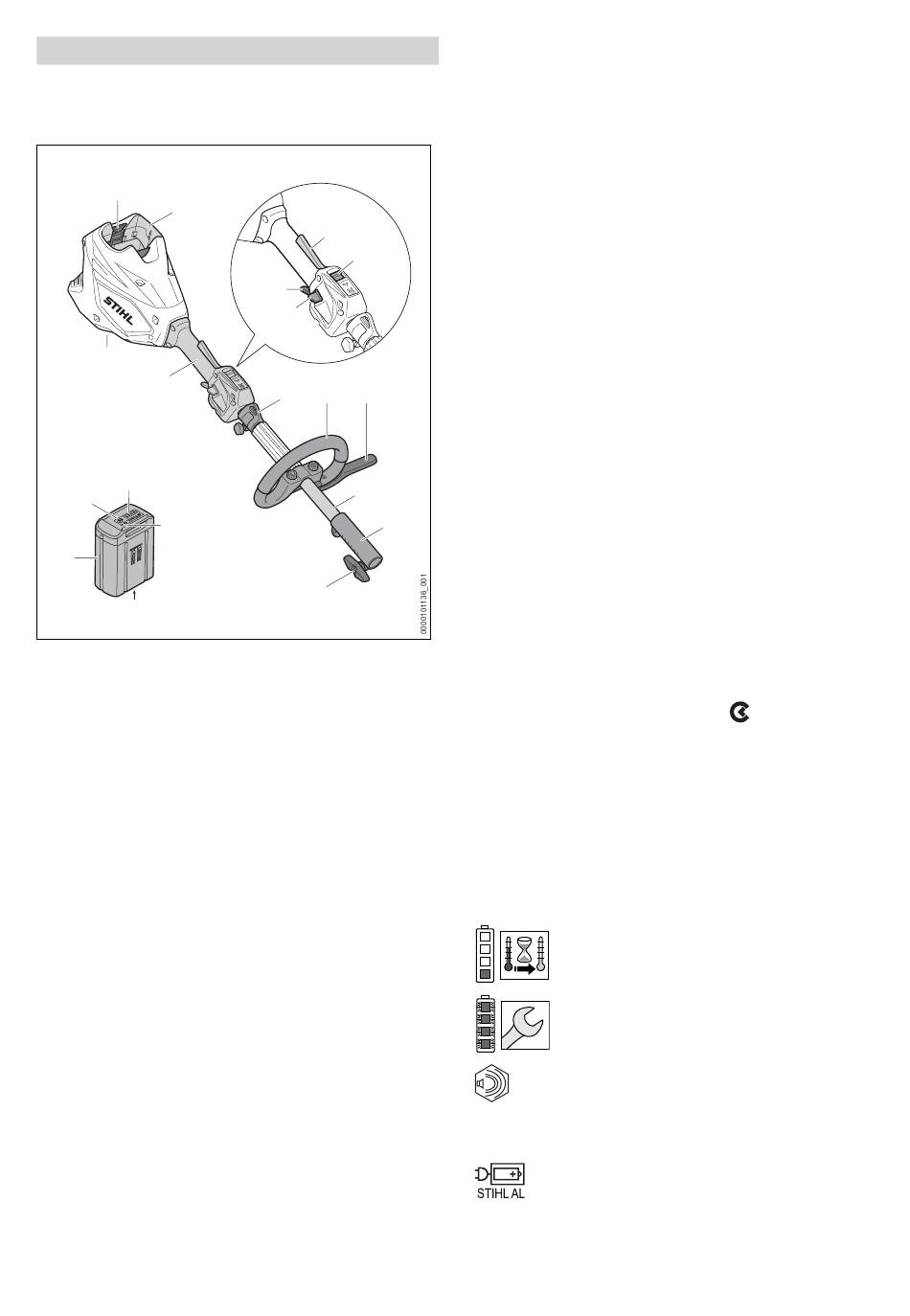

3 Vue d'ensemble
3.1 Moteur CombiSystème et bat‐
terie
1
2
#
3
16
15
17
14
#
1 Levier de verrouillage
Le levier de verrouillage immobilise la batterie
dans le logement pour batterie.
2 Logement pour batterie
Logement dans lequel on introduit la batterie.
3 Poignée de commande
La poignée de commande sert à commander,
tenir et mener le moteur CombiSystème.
4 Bouton poussoir de déverrouillage
Le bouton poussoir de déverrouillage déver‐
rouille la gâchette de commande.
5 Gâchette de commande
La gâchette de commande met le moteur
CombiSystème en marche et l'arrête.
6 Levier Ergo
Le levier Ergo maintient le bouton poussoir de
déverrouillage en place lorsqu'on lâche la
gâchette de commande.
7 Commutateur de niveaux de puissance
Le commutateur de niveaux de puissance
permet le réglage du niveau de puissance.
8 Anneau de suspension
L'anneau de suspension est prévu pour l'ac‐
crochage du système de portage.
26
6
7
5
4
8 9 10
11
12
13
9 Poignée circulaire
La poignée circulaire sert à tenir et mener le
moteur CombiSystème.
10 Protection
La protection permet de garder la distance de
sécurité entre la jambe de l'utilisateur et un
outil de coupe métallique.
11 Tube
Le tube relie les différents composants.
12 Manchon d'accouplement
Le manchon d'accouplement relie le moteur
CombiSystème avec un outil CombiSystème.
13 Vis à garrot
La vis à garrot serre l'outil CombiSystème sur
le tube.
14 Batterie
La batterie fournit au moteur CombiSystème
l'énergie nécessaire au fonctionnement.
15 DEL
Les diodes électroluminescentes (DEL) indi‐
quent le niveau de charge de la batterie et
signalent des dérangements.
16 Touche
La touche active les DEL qui se trouvent sur
la batterie. La touche active et désactive l'in‐
terface radio Bluetooth® (si elle est montée).
17 DEL « BLUETOOTH »
batteries portant le symbole
La DEL indique si l'interface radio Bluetooth®
est activée ou désactivée.
# Plaque signalétique avec numéro de machine
3.2 Symboles
Les symboles qui peuvent être appliqués sur le
moteur CombiSystème et la batterie ont les
significations suivantes :
1 DEL est allumée en rouge. La batte‐
rie est trop chaude ou trop froide.
4 DEL clignotent de couleur rouge. Il y
a un dérangement dans la batterie.
Niveau de puissance acoustique
L
garanti conformément à la directive
WA
2000/14/CE en dB(A) pour pouvoir
comparer les émissions sonores de dif‐
férents produits.
Cette batterie se recharge avec un char‐
geur STIHL. Les chargeurs autorisés
sont indiqués dans les présentes pre‐
scriptions de sécurité.
3 Vue d'ensemble
®
(seulement sur les
)
0458-031-9401-A
