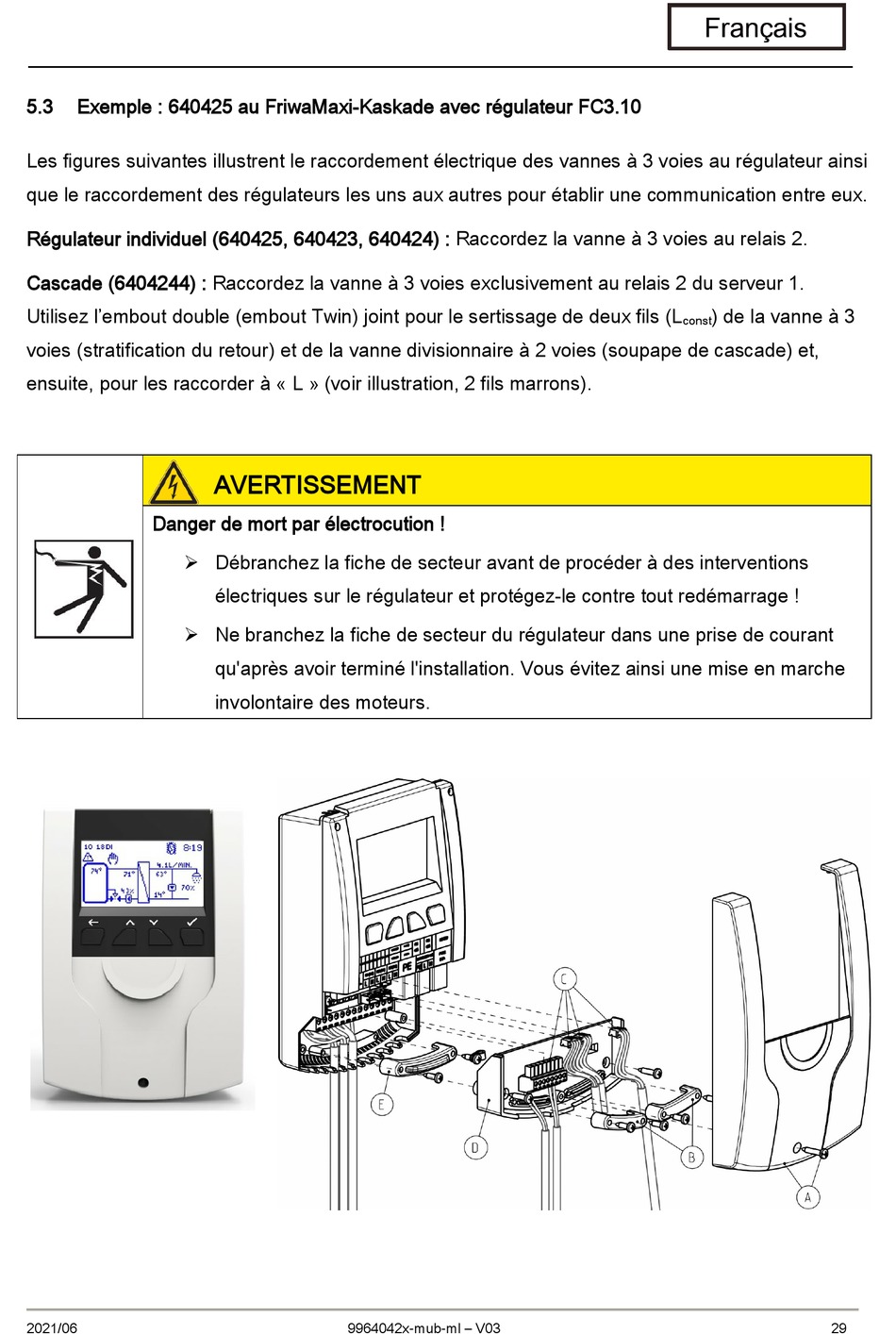

5.3 Exemple : 640425 au FriwaMaxi-Kaskade avec régulateur FC3.10
Les figures suivantes illustrent le raccordement électrique des vannes à 3 voies au régulateur ainsi
que le raccordement des régulateurs les uns aux autres pour établir une communication entre eux.
Régulateur individuel (640425, 640423, 640424) : Raccordez la vanne à 3 voies au relais 2.
Cascade (6404244) : Raccordez la vanne à 3 voies exclusivement au relais 2 du serveur 1.
Utilisez l'embout double (embout Twin) joint pour le sertissage de deux fils (L
voies (stratification du retour) et de la vanne divisionnaire à 2 voies (soupape de cascade) et,
ensuite, pour les raccorder à « L » (voir illustration, 2 fils marrons).
Danger de mort par électrocution !
 Débranchez la fiche de secteur avant de procéder à des interventions
 Ne branchez la fiche de secteur du régulateur dans une prise de courant
2021/06
AVERTISSEMENT
électriques sur le régulateur et protégez-le contre tout redémarrage !
qu'après avoir terminé l'installation. Vous évitez ainsi une mise en marche
involontaire des moteurs.
9964042x-mub-ml – V03
) de la vanne à 3
const
29
