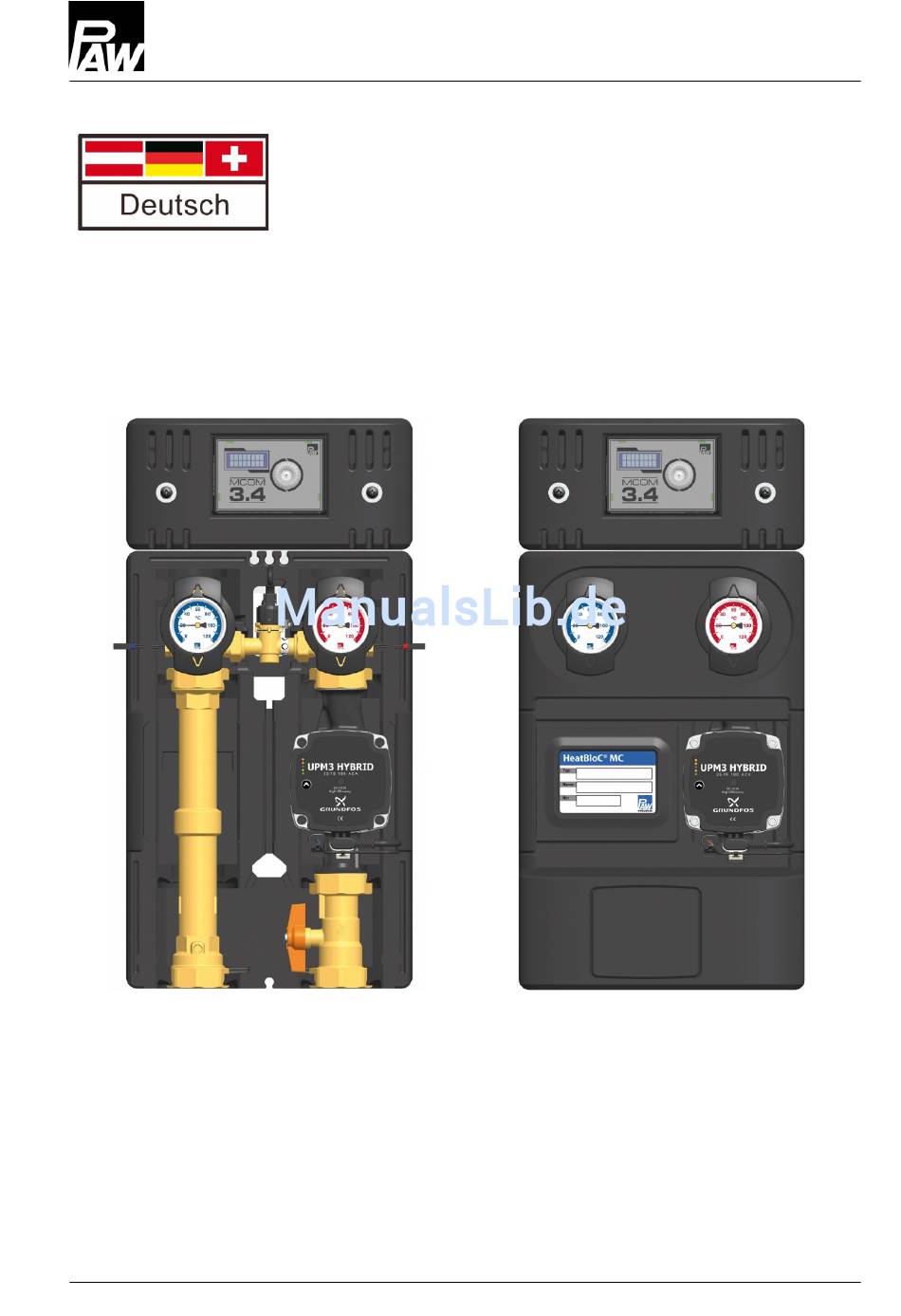

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung HeatBloC MC41 DN 25 / DN 32 2017/01 99453x013x-mub-de – V01...
- Seite 2 1 Allgemeines Art. Nr. 99453x013x-mub-de – Version V01 – Stand 2017/01 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstr. 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 99453x013x-mub-de – V01 2017/01...
-
Seite 3: Inhaltsverzeichnis
1 Allgemeines Inhaltsverzeichnis Allgemeines ........................4 Geltungsbereich der Anleitung ..................4 Bestimmungsgemäße Verwendung ................4 Sicherheitshinweise ......................5 Produktbeschreibung ....................... 6 Ausstattung ........................6 Funktion ........................7 Pumpe [Fachmann] ...................... 8 3.3.1 Pumpeneinstellung Grundfos UPM3 Hybrid ............8 3.3.2 Pumpeneinstellung Wilo-Yonos PARA RSTG ............8 Schwerkraftbremse ...................... -
Seite 4: Allgemeines
Der HeatBloC darf nicht in Trinkwasseranwendungen eingesetzt werden. Die bestimmungswidrige Verwendung des HeatBloCs führt zum Ausschluss jeglicher Haftungsansprüche. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem HeatBloC. Das Produkt entspricht den relevanten Richtlinien und ist daher mit dem CE-Kennzeichen versehen. Die Konformitätserklärung kann beim Hersteller angefordert werden. -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •... -
Seite 6: Produktbeschreibung
Der Regler steuert auf dieser Grundlage die Pumpe. Dadurch ist der hydraulische Abgleich am Verteiler gewährleistet und es wird jederzeit ein möglichst stromsparender Betrieb der Pumpe garantiert. Der PAW-HeatBloC kann auf einem PAW-Modulverteiler oder einem PAW-Wandhalter montiert werden. Für die Funktion eines MC-Systems ist nur ein Anschlussset (Steckernetzteil, Art. Nr. 1398700) erforderlich. -
Seite 7: Funktion
3 Produktbeschreibung 3.2 Funktion MC41 – direkter HeatBloC Beim direkten oder ungemischten HeatBloC wird der Vorlauf vom Wärmeerzeuger direkt durch den Heizungskreis gepumpt. Einsatzgebiet: Boilerladung • Speicherbeladung und Speicherentladung • Radiatorheizkreise • 2017/01 99453x013x-mub-de – V01... -
Seite 8: Pumpe [Fachmann]
3 Produktbeschreibung 3.3 Pumpe [Fachmann] Die Pumpe ist vollständig absperrbar. Sie kann gewechselt und gewartet werden, ohne dass das Wasser des HeatBloCs abgelassen werden muss: Drehen Sie die Kugelhähne (A-2, C-1) oberhalb und unterhalb der Pumpe zu. Die Pumpe ist ab Werk korrekt eingestellt. Bei Ausfall der Regelung (fehlendes PWM-Signal) läuft die Pumpe mit Maximaldrehzahl. -
Seite 9: Schwerkraftbremse
3 Produktbeschreibung 3.4 Schwerkraftbremse Der HeatBloC ist im Rücklaufrohr mit einer aufstellbaren Schwerkraftbremse ausgestattet. Betrieb Im Betrieb muss die Markierung auf "Z" zeigen. Die Schwerkraftbremse ist geschlossen. Durchfluss nur in Pfeilrichtung. Befüllen, Entleeren, Entlüften Zum Befüllen, Entleeren und Entlüften muss die Markierung auf "A"... -
Seite 10: Wechsel Des Vorlaufs [Fachmann]
4 Wechsel des Vorlaufs [Fachmann] 4 Wechsel des Vorlaufs [Fachmann] 1. Schrauben Sie die Temperatursensoren und T aus den Kugelhähnen [A-2 und F-2]. 2. Lösen Sie beide Muttern am Sensor [G]. 3. Lösen Sie die Muttern der Kugelhähne [A-2 und F-2] oberhalb der Pumpe bzw. des Rücklaufrohres. -
Seite 11: Montage Und Installation [Fachmann]
5 Montage und Installation [Fachmann] 5 Montage und Installation [Fachmann] Der PAW-HeatBloC kann auf einem PAW-Modulverteiler oder einem PAW-Wandhalter montiert werden. Beachten Sie dazu die separate Anleitung. ACHTUNG Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei und vor UV-Strahlung geschützt sein. - Seite 12 5 Montage und Installation [Fachmann] HINWEIS Überprüfen Sie den sicheren Sitz der Erdungsleitung am Differenzdrucksensor! Die Erdungslasche zeigt in Richtung der Banderole. Führen Sie die folgenden Montageanweisungen parallel an jedem Heizkreis im System durch. 1. Entnehmen Sie die Station aus der Verpackung.
- Seite 13 5 Montage und Installation [Fachmann] 7. Legen Sie die Dichtungsringe auf die Dichtungsring Dichtungsflächen. 8. Setzen Sie den HeatBloC auf die beiden Muttern. 9. Ziehen Sie die Muttern an. Achten Sie darauf, dass sich die Muttern nicht verkanten und dass die Dichtungsringe nicht verrutschen.
-
Seite 14: Verkabelung
5 Montage und Installation [Fachmann] 5.2 Verkabelung 1. Lösen Sie die Schrauben der Reglerisolierung. 2. Nehmen Sie die vordere Reglerisolierschale ab. optionales 3. Montieren Sie am letzten Regler das Kommunikationsset Steckernetzteil an der Buchse X6.2 (siehe unten). 4. Montieren Sie die Busleitung vom Regler 1 zu Regler 2 an der Buchse X6.1. - Seite 15 5 Montage und Installation [Fachmann] 7. Wenn Sie das optionale Kommunikationsset nicht montieren, fahren Sie bei Punkt 11 fort. 8. Wenn Sie zusätzlich das optionale Kommunikationsset montieren, führen Sie die Busleitung des Kommunikationssets zum ersten (linken) Regler. Entfernen Sie dazu den Stecker der Busleitung aus dem Mini-PC des Kommunikationssets.
-
Seite 16: Zubehör
Hutschiene an der Wand montiert werden. Es wird über eine Busleitung mit den Reglern verbunden. Der interne Mini-PC verfügt über ein Netzteil zur Spannungsversorgung und baut ein eigenes, lokales WLAN auf. Mit einem Smartphone und der dazugehörigen PAW- App können Sie sich über dieses WLAN mit Ihrer Anlage verbinden und Parameter einstellen oder aktuelle Werte auslesen. -
Seite 17: Schneidringverschraubung (Nicht Im Lieferumfang Enthalten)
5 Montage und Installation [Fachmann] 5.3.3 Schneidringverschraubung (nicht im Lieferumfang enthalten) 1. Schieben Sie die Überwurfmutter ② und den Schneidring ③ auf das Kupferrohr ①. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring heraus stehen. -
Seite 18: Lieferumfang [Fachmann]
6 Lieferumfang [Fachmann] 6 Lieferumfang [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf dem Rücklaufrohr des Heizkreises. 6.1 Isolierung und Regler DN 25 99453x013x-mub-de – V01 2017/01... -
Seite 19: Hydraulik Dn 25
6 Lieferumfang [Fachmann] 6.2 Hydraulik DN 25 Pumpe Artikelnummer Grundfos UPM3 Hybrid 25-70 E1212465F < 0,20 Wilo-Yonos PARA RSTG 25/1-7.5 E1236247 < 0,21 2017/01 99453x013x-mub-de – V01... -
Seite 20: Isolierung Und Regler Dn 32
6 Lieferumfang [Fachmann] 6.3 Isolierung und Regler DN 32 99453x013x-mub-de – V01 2017/01... -
Seite 21: Hydraulik Dn 32
6 Lieferumfang [Fachmann] 6.4 Hydraulik DN 32 Pumpe Artikelnummer Grundfos UPM3 Hybrid 32-70 E1212565F < 0,20 Wilo-Yonos PARA RSTG 30/1-7.5 E1236257 < 0,21 2017/01 99453x013x-mub-de – V01... -
Seite 22: Technische Daten
7 Technische Daten 7 Technische Daten MC41 DN 25 (1") DN 32 (1¼") Abmessungen Achsabstand 125 mm 125 mm Breite Isolierung 250 mm 250 mm Höhe Isolierung 500 mm 557 mm Einbaulänge 340 mm 400 mm Anschlüsse Anschluss Erzeuger 1½" Außengewinde 2"... -
