PAW FriwaMidi Montageanleitung
Umschaltset für die 2-fach kaskade
Vorschau ausblenden
Andere Handbücher für FriwaMidi:
- Montage- und bedienungsanleitung (28 Seiten) ,
- Montage- und bedienungsanleitung (36 Seiten) ,
- Montageanleitung (16 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für PAW FriwaMidi
Inhaltszusammenfassung für PAW FriwaMidi

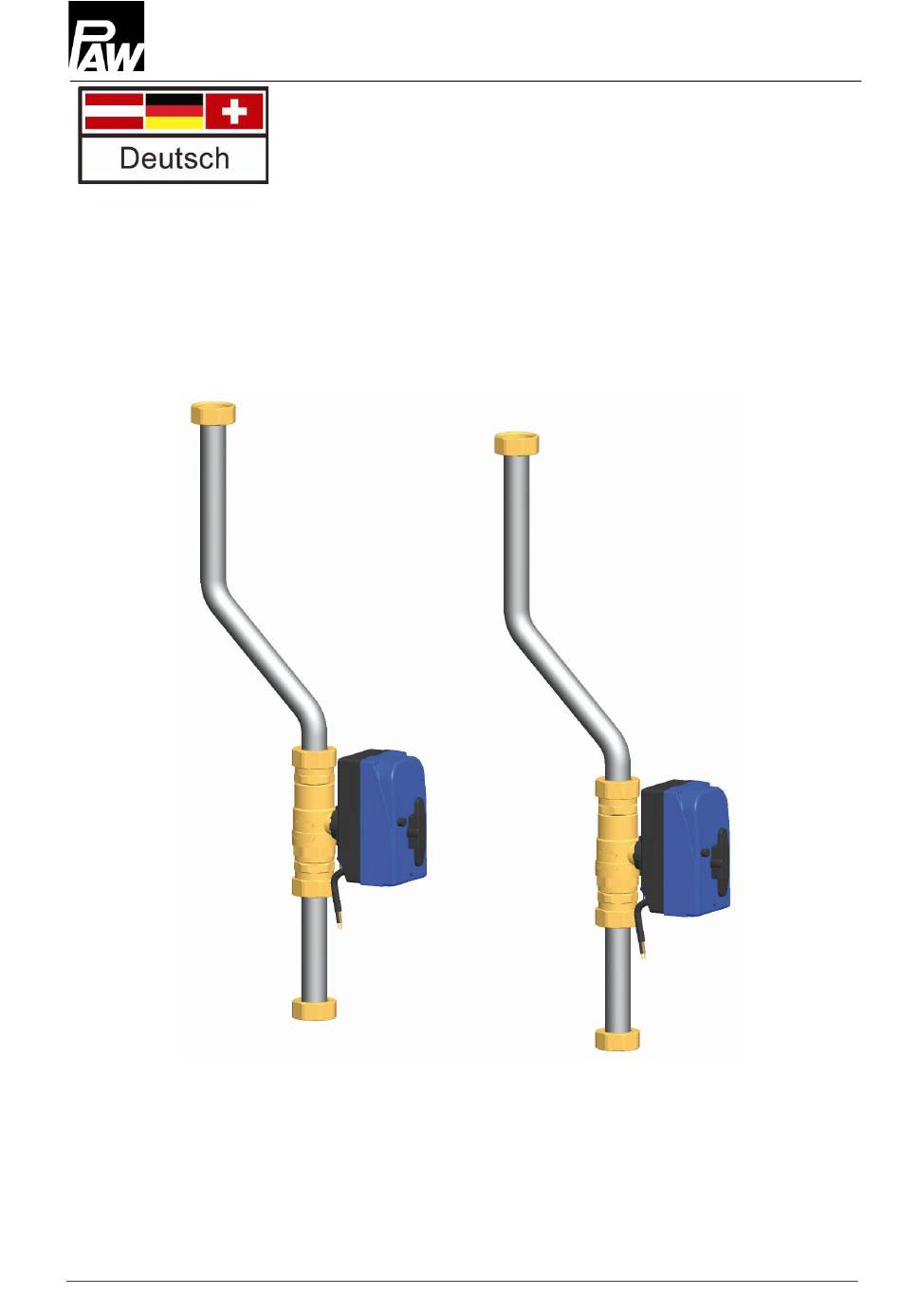

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, 31789 Hameln, Germany Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-mail: info@paw.eu, Web: www.paw.eu Montageanleitung Umschaltset für die 2-fach Kaskade FriwaMidi FriwaMaxi 2021/11 9964042x21-mub-de - V02...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahmeprotokoll ....................19 Art.Nr. 9964042x21-mub-de - Version V02 – Stand 2021/11 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG 31789 Hameln, Germany 9964042x21-mub-de - V02 2021/11... -
Seite 3: Allgemeines
Geltungsbereich der Anleitung Diese Anleitung beschreibt die Montage des Umschaltsets für die 2-fach Kaskade der FriwaMidi DN 20 oder FriwaMaxi DN 25. Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Die Inbetriebnahme der Friwa-Module ist in der jeweiligen Anleitung für die Frischwassermodule beschrieben, die den einzelnen Modulen beiliegen. -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •... -
Seite 5: Produktbeschreibung
3 Produktbeschreibung 3 Produktbeschreibung Das Umschaltset kann nur in Frischwassermodulen des Typs FriwaMidi bzw. FriwaMaxi ab März 2013 montiert werden. Bei anderen Frischwassermodulen sind andere Bausätze erforderlich. Bei Fragen, welche Ersatzteile Sie für Ihre Anlage benötigen, halten Sie bitte die Seriennummer bereit (befindet sich unten rechts auf dem Halteblech in der Station). - Seite 6 3 Produktbeschreibung Vorgehensweise für ein Modul: ACHTUNG Verwenden Sie die mitgelieferten neuen Dichtungen! Ziehen Sie die Verschraubungen zuerst handfest an und richten Sie die Rohre aus, um einen möglichst spannungsarmen Einbau zu gewährleisten. 1. Montieren Sie das kurze, gerade Rohrstück (A) an das Kolbenventil (1). 2.
-
Seite 7: Regleranschluss Fc3.10
3 Produktbeschreibung Regleranschluss FC3.10 In den folgenden Abbildungen ist dargestellt, wie Sie die 2-Wege-Zonenventile (Umschaltventile) elektrisch an den Regler anschließen und die Regler untereinander verbinden, um eine Kommunikation zwischen ihnen herzustellen. WARNUNG Gefahr für Leib und Leben durch Stromschlag! Vor elektrischen Arbeiten am Regler den Netzstecker ziehen und gegen erneutes Einschalten sichern! ... - Seite 8 3 Produktbeschreibung Entfernen Sie die weiße Frontblende (A) des Reglers. Entfernen Sie im nächsten Schritt die Zugentlastungen (B). Entfernen Sie anschließend die Sensorleitungen der VFS/US Sensoren, des PWM Signals und der Temperatursensoren aus dem Leiterplattensteck- verbinder (C). Demontieren Sie im nächsten Schritt die zwei Schrauben, um die Zwischenebene zu entfernen (D).
- Seite 9 3 Produktbeschreibung 7. Soll neben dem 2-Wege Zonenventil auch das 3-Wege Ventil zur Rücklaufeinschichtung an das Relais 2 angeschlossen werden, dann müssen Sie mit Hilfe einer Duo-Aderendhülse (Twin-Aderendhülse) beide Adern (L ) an „L“ anschließen. const Siehe Bedienungsanleitung des Reglers, Kapitel Rücklaufeinschichtung.
- Seite 10 3 Produktbeschreibung Kaskadenschaltung der Frischwasserstationen In der folgenden Abbildung wird dargestellt, wie Sie die drei Frischwasserstationen via zwei Busleitungen in einer Kaskadenschaltung verbinden müssen. Stecken Sie den Jumper des ersten und letzten Teilnehmers von der Modbuskommunikation in die Stiftleiste, die als „Pos. 2“ gekennzeichnet ist. Der Jumper des Reglers, der zwischen dem ersten und dem letzten Teilnehmer angeschlossen ist, muss in die gekennzeichnete „Pos.
-
Seite 11: Regleranschluss Fc4.13
3 Produktbeschreibung Regleranschluss FC4.13 In den folgenden Abbildungen ist dargestellt, wie Sie die 2-Wege-Zonenventile mit dem Regler und die Regler untereinander verbinden. WARNUNG Gefahr für Leib und Leben durch Stromschlag! Vor elektrischen Arbeiten am Regler den Netzstecker ziehen und gegen erneutes Einschalten sichern! ... - Seite 12 3 Produktbeschreibung Reglerbedienung FC4.13 Eine detaillierte Beschreibung für die Inbetriebnahme des Reglers finden Sie in der Regleranleitung (siehe Seite 36/37). 9964042x21-mub-de - V02 2021/11...
- Seite 13 3 Produktbeschreibung Soll neben dem Umschaltventil auch das 3-Wege-Ventil zur Rücklaufeinschichtung angeschlossen werden, doppeln Sie L‘ mit Hilfer einer WAGO-Klemme (siehe Beispiel). 2021/11 9964042x21-mub-de - V02...
-
Seite 14: Lieferumfang
4 Lieferumfang 4 Lieferumfang HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf dem kurzen, geraden Rohrstück. 9964042x21-mub-de - V02 2021/11... -
Seite 15: Umschaltset Friwamidi (64042621)
4 Lieferumfang Umschaltset FriwaMidi (64042621) Position Ersatzteil Artikelnummer Dichtungsset, 10 Stück, ½", für Verschraubung 1" N00024 2-Wege Zonenventil DN 20, TW, 2 x 1" AG, N00022 mit Stellmotor 230 V / 50 Hz – 12s/90° 2021/11 9964042x21-mub-de - V02... -
Seite 16: Umschaltset Friwamaxi (64042721)
4 Lieferumfang Umschaltset FriwaMaxi (64042721) Position Ersatzteil Artikelnummer Dichtungsset, 10 Stück, 1", für Verschraubung 1½" N00036 Dichtungsset, 10 Stück, ¾", für Verschraubung 1¼" N00174 2-Wege Zonenventil DN 25, TW, 2 x 1¼" AG, N00028 mit Stellmotor 230 V / 50 Hz – 12s/90° 9964042x21-mub-de - V02 2021/11... -
Seite 17: Technische Daten 2-Wege-Zonenventil
5 Technische Daten 2-Wege-Zonenventil 5 Technische Daten 2-Wege-Zonenventil Abmessungen Umschaltset FriwaMidi Umschaltset FriwaMaxi Höhe gesamt 507 mm 518 mm Rohranschlüsse 1" AG 1¼" AG Betriebsdaten Schutzgrad IP44 (Norm IEC 529) Nennspannung 230 V AC Nenndruck PN 10 Max. Temperatur des Mediums 110 °C... -
Seite 18: Entsorgung
6 Entsorgung 6 Entsorgung HINWEIS Elektro- und Elektronikgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. -
Seite 19: Inbetriebnahmeprotokoll
7 Inbetriebnahmeprotokoll 7 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Seriennummern Ventil R1: Ventil R2: Ventil R3: Ventil R4: Funktion im Handbetrieb Ventil R1: ⃞ i.O. Ventil R2: ⃞ i.O. Ventil R3: ⃞ i.O. (optional) Ventil R4: ⃞ i.O. (optional) Rohrleitung ⌀= mm l = Ausstattung ⃞... - Seite 20 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 - 0 31789 Hameln, Germany Telefax: +49 (0) 5151 9856 98 2021/11 9964042x21-mub-de - V02...
