Omnexo Universal Interface
Messwertgeber
Wind/Photo/Funkuhr
8xAWG CUL schwarz*
12
11
10
9
8
7
6
5
4
3
In+ In 1
0V
0V
In+
In 2
0V
0V
In+
In 3
0V
0V
In+
In 4
X20
X20
* empfohlene Leitungstype bei Verlegung im Freien
** bei paarweise verdrillter Leitung
Photo 1 muss immer angeschlossen werden,
damit die Dämmerungsautomatik korrekt funktioniert.
*** DCF77 wird nicht unterstützt

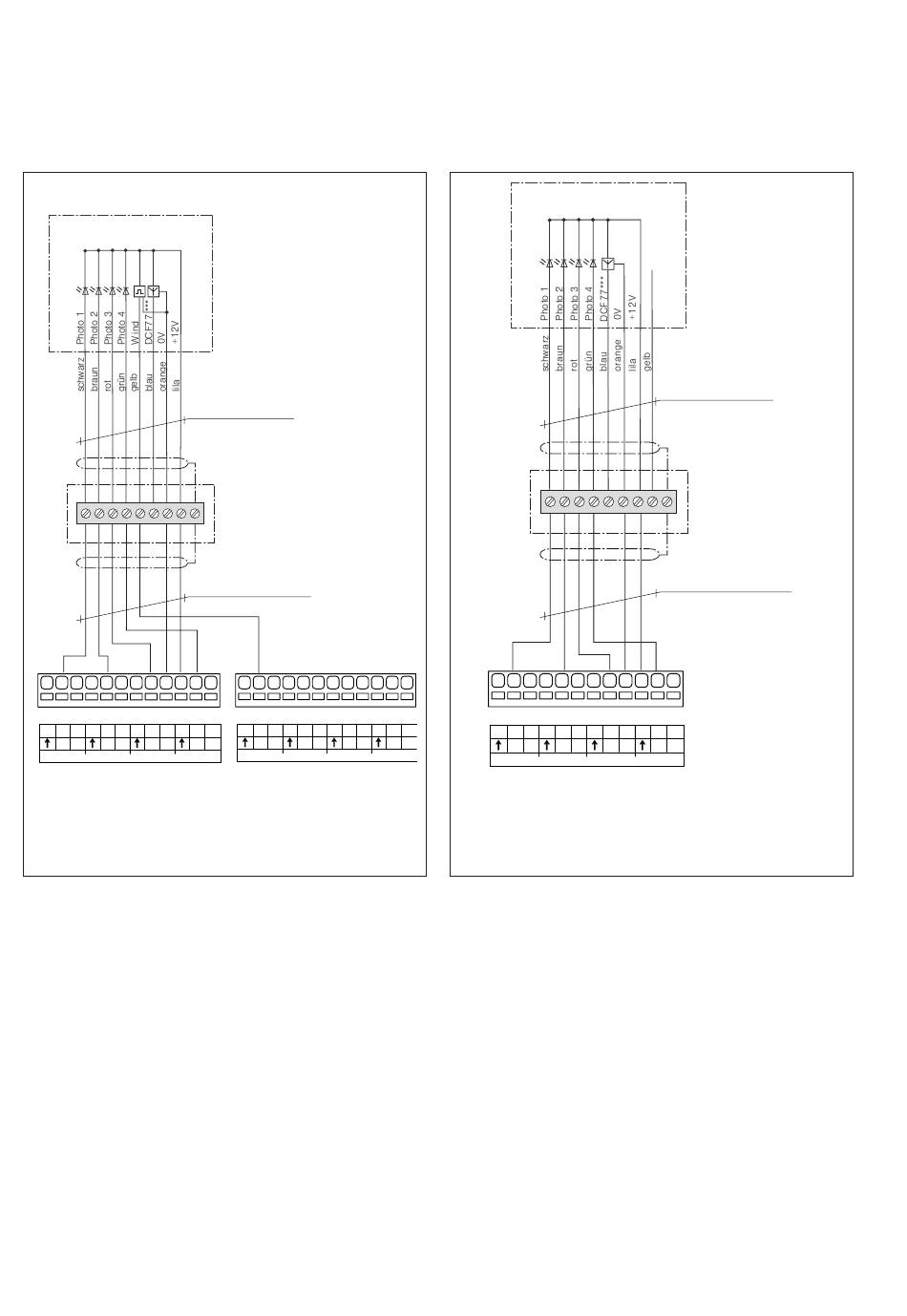

Abb. 12
Anschluss Messwertgeber "Wind/Photo/Funkuhr"
(Art.-Nr. 623 021 mit 3 m, 623 036 10 m
Anschlussleitung)
20
Technische Änderungen behalten wir uns vor
Abzweigdose
bauseitig
JY(St)Y 4x2x0,8 mmø
max. Leitungslänge 200 m**
2
1
12
11
10
9
8
7
6
5
4
In+ In 5
0V
0V
In+
In 6
0V
0V
In+
In 7
0V
0V
0V
0V
X21
X21
12
11
10
9
3
2
1
In+
In 8
0V
0V
In+ In 1
0V
0V
In+
X20
X20
* empfohlene Leitungstype bei Verlegung im Freien
** bei paarweise verdrillter Leitung
Photo 1 muss immer angeschlossen werden,
damit die Dämmerungsautomatik korrekt funktioniert.
*** DCF77 wird nicht unterstützt
Abb. 13
Anschluss Messwertgeber "Photo/Funkuhr"
(Art.-Nr. 623 043)
Messwertgeber
Photo/Funkuhr
8xAWG CUL schwarz*
Abzweigdose
bauseitig
JY(St)Y 4x2x0,8 mmø
max. Leitungslänge 200 m**
8
7
6
5
4
3
2
1
In 2
0V
0V
In 3
0V
0V
In 4
0V
0V
In+
In+
warema_2085626_alhb_de_v2•2025-05-01
