Omnexo Universal Interface
5 Anschlusspläne
Klemmleiste X20
In1-In4: Anschluss
eines Messwertgebers
oder eines Tasters.
In1 für Dämmerungs-
auswertung
Omnexo Universal Interface REG
Omnexo Universal Interface REG
Art.Nr. 2063852
Art.Nr. 2063852
Klemme X50
Anschluss
an den Bus
der Zentrale

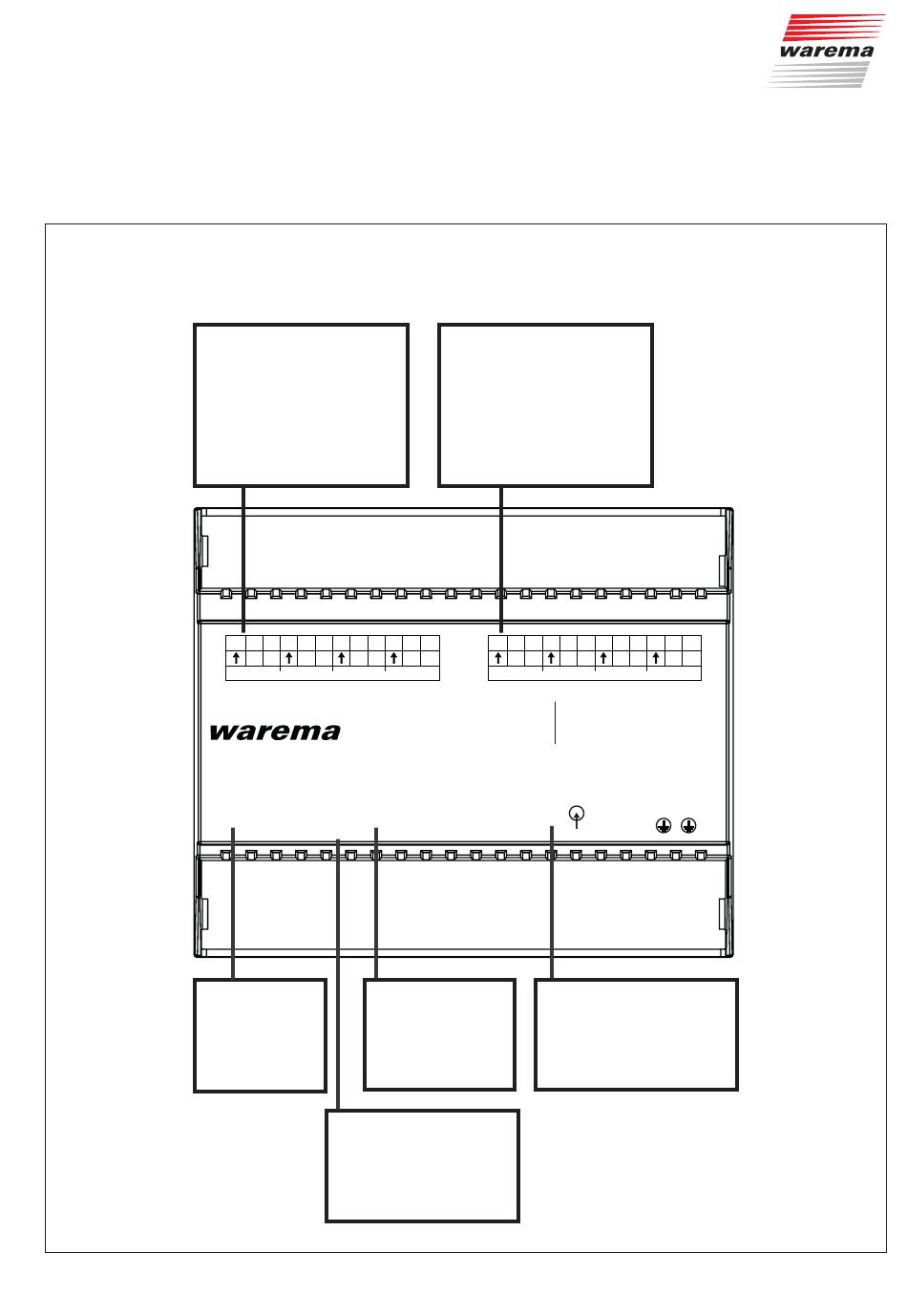

Abb. 6
Alle Anschlüsse auf einen Blick
warema_2085626_alhb_de_v2•2025-05-01
In+ In 1
0V
0V
In 2
0V
0V
In 3
0V
0V
In+
In+
In+
X20
X20
X50
X50
Bus
Bus
S1
S1
LED
LED
Service-LED
Status-Anzeige,
z. B. Bus-
kommunikation
S1
Taste zum Übermitteln
der Seriennummer an
die Zentrale
Klemmleiste X21
In5-In8: Anschluss
eines Messwertgebers
oder eines Tasters
In 4
0V
0V
In+ In 5
0V
0V
In 6
In+
X21
X21
X40
X40
L
L
Klemmleiste X40
Zuleitung /
Spannungsversorgung
0V
0V
In 7
0V
0V
In 8
0V
0V
In+
In+
2075068
2075068
L
L
N
N
N
N
Technische Änderungen behalten wir uns vor
17
