WAREMA BAline KNXMCM Installationsanleitung

Installationsanleitung
BAline KNXMCM
Für künftige Verwendung aufbewahren!
Gültig ab 1. November 2021
Allgemeines

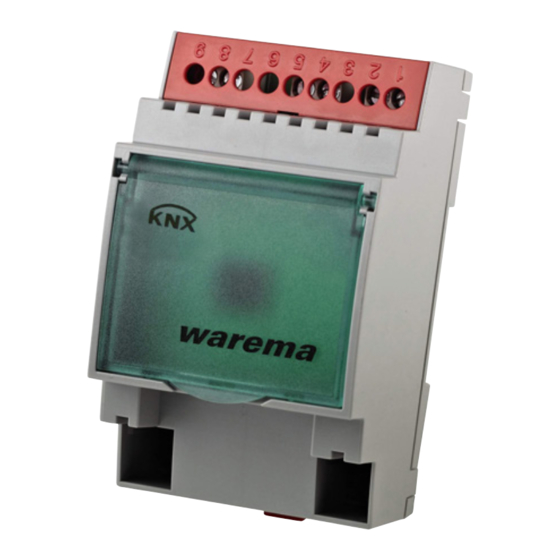

Abb. 1 BAline KNXMCM
Bei der Produktlinie BAline handelt es sich um ein System
aus einzelnen Modulen für die Raum- und Gebäudeauto-
mation (wie Sonnenschutz, Licht, Fenster, HLK usw.). An
jedes Basismodul (z.B. BAline KNXMCM) zur Busankopp-
lung können bis zu 8 IO-Module angeschlossen werden.
Je nach Bedarf kann das Basismodul mit einem oder
mehreren IO-Modulen kombiniert werden. Damit können
Räume auf verschiedenste Art und Weise automatisiert
werden.
Der Controller BAline KNXMCM ist ein Basismodul für die
Raum- und Gebäudeautomation, an das die verschiede-
nen Erweiterungsmodule angeschlossen werden können.
Das Gerät BAline KNXMCM verfügt über eine KNX TP1
Schnittstelle. Das Laden und Überwachen der Geräteappli-
kation erfolgt über eine USB-Schnittstelle.
Mit Hilfe der BAline Steckbrücke können die Erweite-
rungsmodule angeschlossen werden. An ein Basismodul
BAline KNXMCM können maximal 8 IO-Module ange-
schlossen werden.
Bestimmungsgemäße Verwendung
Das BAline KNXMCM ist ein Basismodul zur Raum- und
Gebäudeautomation. Bei Einsatz außerhalb des in dieser
Anleitung aufgeführten Verwendungszweckes ist die Ge-
nehmigung des Herstellers einzuholen.
warema_2012122_alhb_de_v4•2021-11-01
Sicherheitshinweise
W ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen
des jeweiligen Landes durch eine zuge­
lassene Elektrofachkraft erfolgen. Diese
hat die beigefügten Montagehinweise der
mitgelieferten Elektrogeräte zu beachten.
W ARNUNG
Wenn anzunehmen ist, dass ein gefahr­
loser Betrieb nicht möglich ist, darf das
Gerät nicht in Betrieb genommen bzw.
muss es außer Betrieb gesetzt werden.
Diese Annahme ist berechtigt, wenn
 das Gehäuse oder die Zuleitungen Be­
schädigungen aufweisen
 das Gerät nicht mehr arbeitet.
W ARNUNG
Für die Funktionssicherheit der kompletten
Anlage ist es notwendig, dass die Antriebe,
Motorsteuereinheiten und Netzteile genau
aufeinander abgestimmt werden. Setzen
Sie sich daher vor der Planung mit unserer
Projektbetreuung in Verbindung!
W ARNUNG
Die werkseitig geladene Steuerungs­
software kann nicht zum Betrieb in einer
Anlage verwendet werden. Die werkseitig
geladene Steuerungssoftware muss durch
eine anlagenbezogene Steuerungssoftware
ersetzt werden.
Technische Änderungen behalten wir uns vor
1
