Instalace

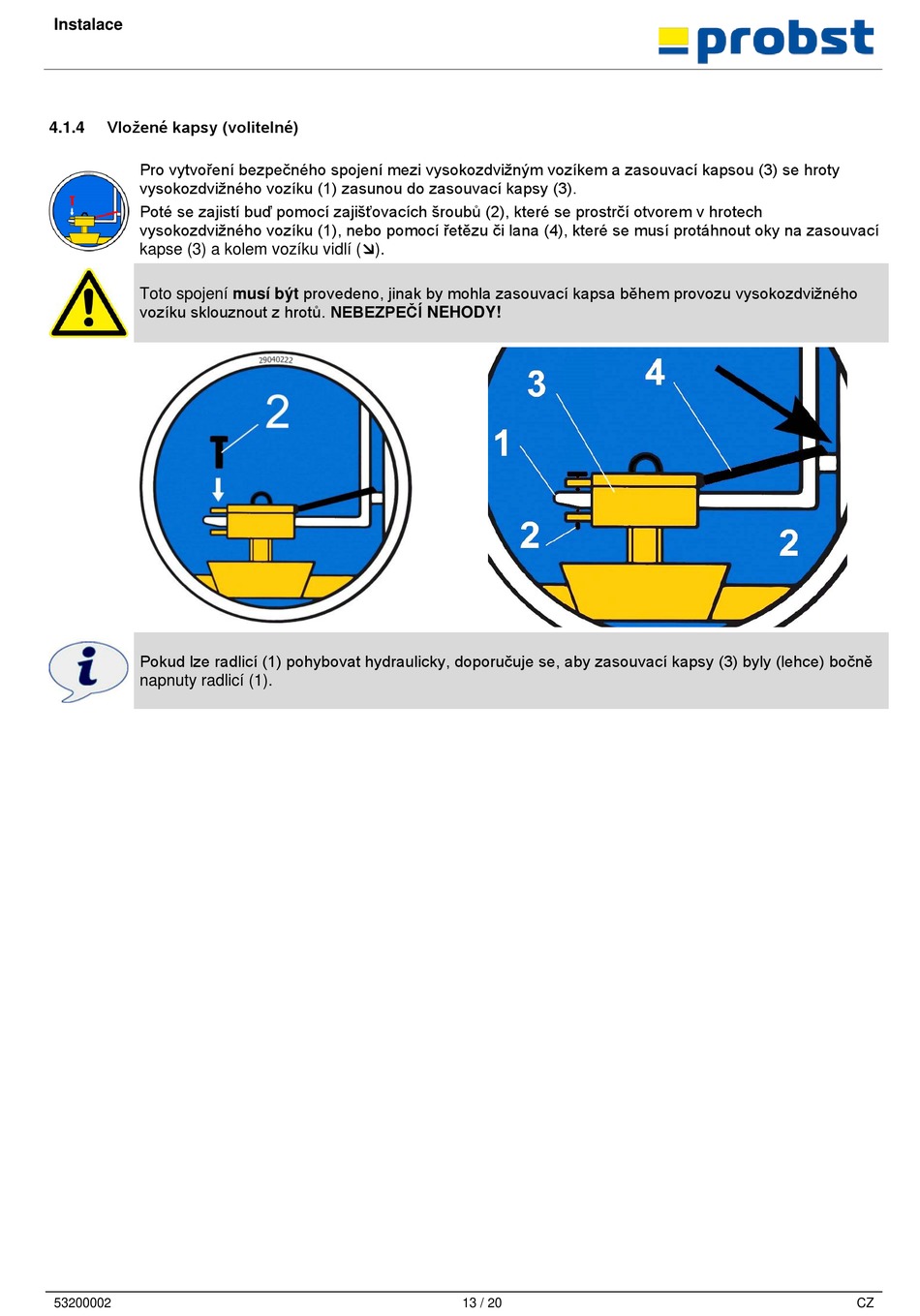

Vložené kapsy (volitelné)
4.1.4
Pro vytvoření bezpečného spojení mezi vysokozdvižným vozíkem a zasouvací kapsou (3) se hroty
vysokozdvižného vozíku (1) zasunou do zasouvací kapsy (3).
Poté se zajistí buď pomocí zajišťovacích šroubů (2), které se prostrčí otvorem v hrotech
vysokozdvižného vozíku (1), nebo pomocí řetězu či lana (4), které se musí protáhnout oky na zasouvací
kapse (3) a kolem vozíku vidlí ().
Toto spojení musí být provedeno, jinak by mohla zasouvací kapsa během provozu vysokozdvižného
vozíku sklouznout z hrotů. NEBEZPEČÍ NEHODY!
Pokud lze radlicí (1) pohybovat hydraulicky, doporučuje se, aby zasouvací kapsy (3) byly (lehce) bočně
napnuty radlicí (1).
