Technik fürs Leben

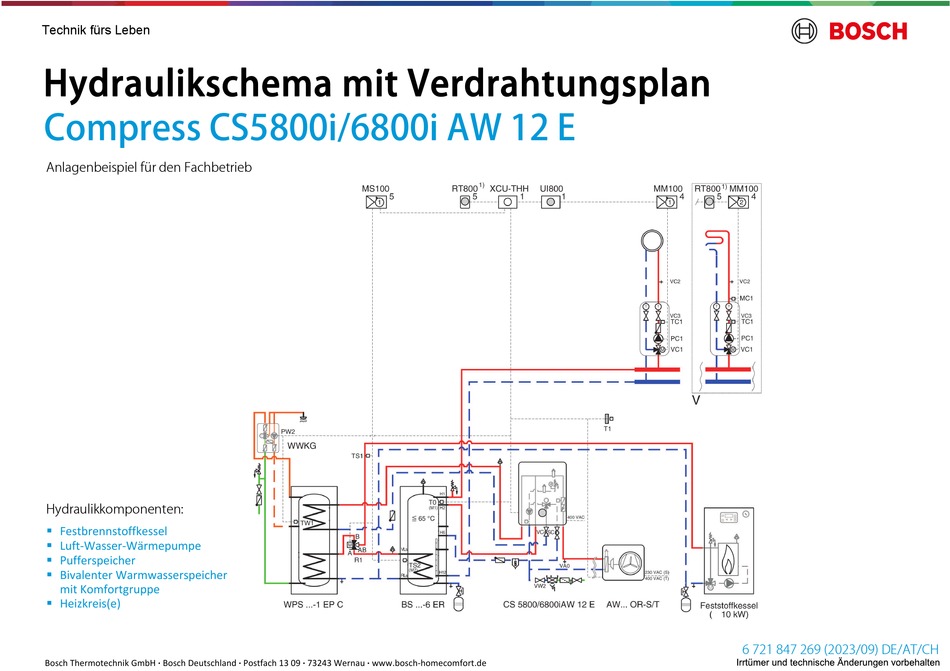

Hydraulikschema mit Verdrahtungsplan
Compress CS5800i/6800i AW 12 E
Anlagenbeispiel für den Fachbetrieb
Hydraulikkomponenten:
Festbrennstoffkessel
Luft-Wasser-Wärmepumpe
Pufferspeicher
Bivalenter Warmwasserspeicher
mit Komfortgruppe
Heizkreis(e)
Bosch Thermotechnik GmbH · Bosch Deutschland · Postfach 13 09 · 73243 Wernau · www.bosch-homecomfort.de
6 721 847 269 (2023/09) DE/AT/CH
Werbung
Verwandte Anleitungen für Bosch Compress CS5800i AW 12 E
Inhaltszusammenfassung für Bosch Compress CS5800i AW 12 E
- Seite 1 Compress CS5800i/6800i AW 12 E Anlagenbeispiel für den Fachbetrieb Hydraulikkomponenten: Festbrennstoffkessel Luft-Wasser-Wärmepumpe Pufferspeicher Bivalenter Warmwasserspeicher mit Komfortgruppe Heizkreis(e) 6 721 847 269 (2023/09) DE/AT/CH Bosch Thermotechnik GmbH · Bosch Deutschland · Postfach 13 09 · 73243 Wernau · www.bosch-homecomfort.de...
- Seite 2 MS100 RT800 XCU-THH UI800 MM100 RT800 MM100 Position des Moduls: am Wärme- /Kälteerzeuger am Wärme- /Kälteerzeuger oder an der Wand in der Station in der Station oder an der Wand an der Wand in dem Regelgerät: Dieses Schaltbild ist eine unverbindliche schematische Darstellung einer möglichen hydraulischen Schaltung.
- Seite 3 XCU-THH ≤ 24 VDC CAN BUS CAN BUS MOD BUS HEATER I4 I5 I6 I7 O4 O5 STEPPER STEPPER /TR7 /TR3 230 VAC 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 1 2 1 2 UI 800 XCU-MHx 2 XCU-HP...
- Seite 4 Seite 2 4 5 6 4 5 6 MS100 MM100 120/230 V AC ≤ 24 V DC 120/230 V AC ≤ 24 V DC Netz Netz Netz Netz 74 75 43 44 ϑ ϑ 230VAC TS1 TS2 230VAC 230VAC RT800 4 5 6 MM100...
- Seite 5 Technische Hinweise: Allgemeine Hinweise • Die Wärmepumpe deckt in der monoenergetischen Betriebsweise den Heiz- und Warmwasserbedarf ab. Sie besteht aus einer Außeneinheit (AW .. OR-S/T) und einer Inneneinheit (CS5800/6800iAW 12 E), die über wasserführende Fernleitungen miteinander verbunden sind. • Zum Lieferumfang der Wärmepumpe gehören der Vorlauftemperaturfühler T0, der Außentemperaturfühler T1 und der Kugelhahn mit Partikelfilter SC1.
- Seite 6 EMS-Module • MM100 – Heizkreismodul für gemischte Heizkreise (Kodierung erster gemischter Heizkreis: 1) • MM100 – Heizkreismodul für gemischte Heizkreise (Kodierung zweiter gemischter Heizkreis: 2) • RT800 – Fernbedienung für die Heizkreise (jeder gemischte Heizkreis kann mit einer eigenen Fernbedienung ausgestattet werden) •...
