Position des Moduls:
1
am Wärme- /Kälteerzeuger
2
am Wärme- /Kälteerzeuger
oder an der Wand
3
in der Station
4
in der Station oder an der
Wand
5
an der Wand
6
in dem Regelgerät:

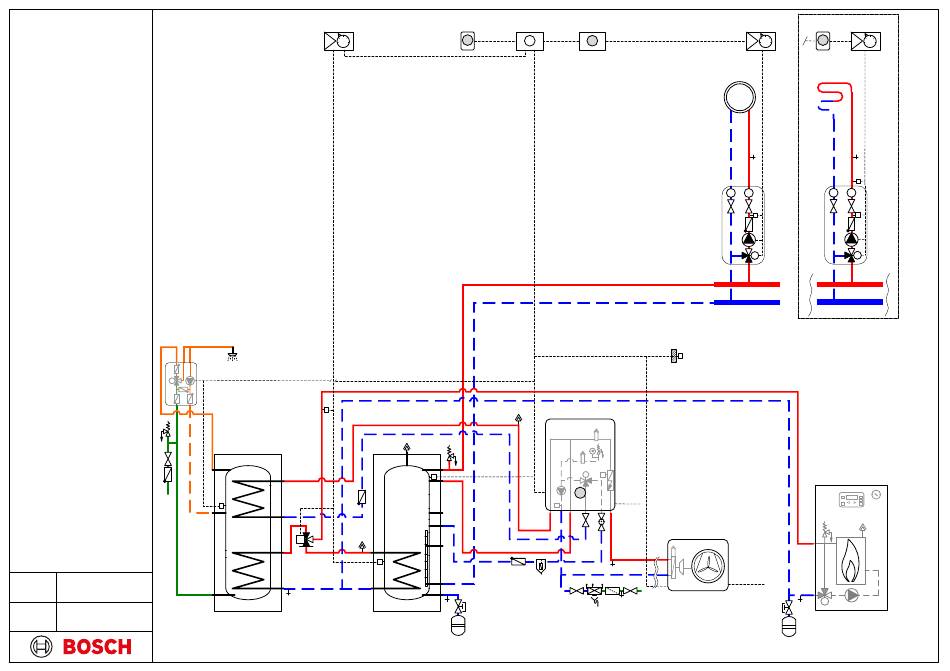

Dieses Schaltbild ist eine
unverbindliche schematische
Darstellung einer möglichen
hydraulischen Schaltung.
Die Dimensionen und die Lage
der Anschlüsse können aus den
jeweiligen Installationsanleit-
ungen entnommen werden.
Die elektrische Verdrahtung ist
in den Schaltplänen detailliert
dargestellt.
T
Die Sicherheitseinrichtungen
sind nach den aktuell gültigen
Normen und örtlichen
Vorschriften auszuführen.
No.
6721847269 S. 1/5
State
25.09.2023
1) Raumfernbedienung optional
MS100
5
1
PW2
WWKG
TS1
TW1
B
M
AB
VLs
A
R1
RLs
WPS ...-1 EP C
BS ...-6 ER
1)
RT800
XCU-THH
5
1
H1
T0
(M1)
H2
≦ 65 °C
H6
TS2
(M7)
H12
CS 5800/6800iAW 12 E
UI800
MM100
1
T
T
T1
400 VAC
VC4
SC1
VA0
230 VAC (S)
400 VAC (T)
VW2
AW... OR-S/T
1)
RT800
MM100
4
5
4
1
2
VC2
VC2
MC1
T
T
VC3
VC3
TC1
TC1
PC1
PC1
VC1
VC1
M
M
V
M
Feststoffkessel
(≦ 10 kW)
