8.5.2
OS-B / OS-C

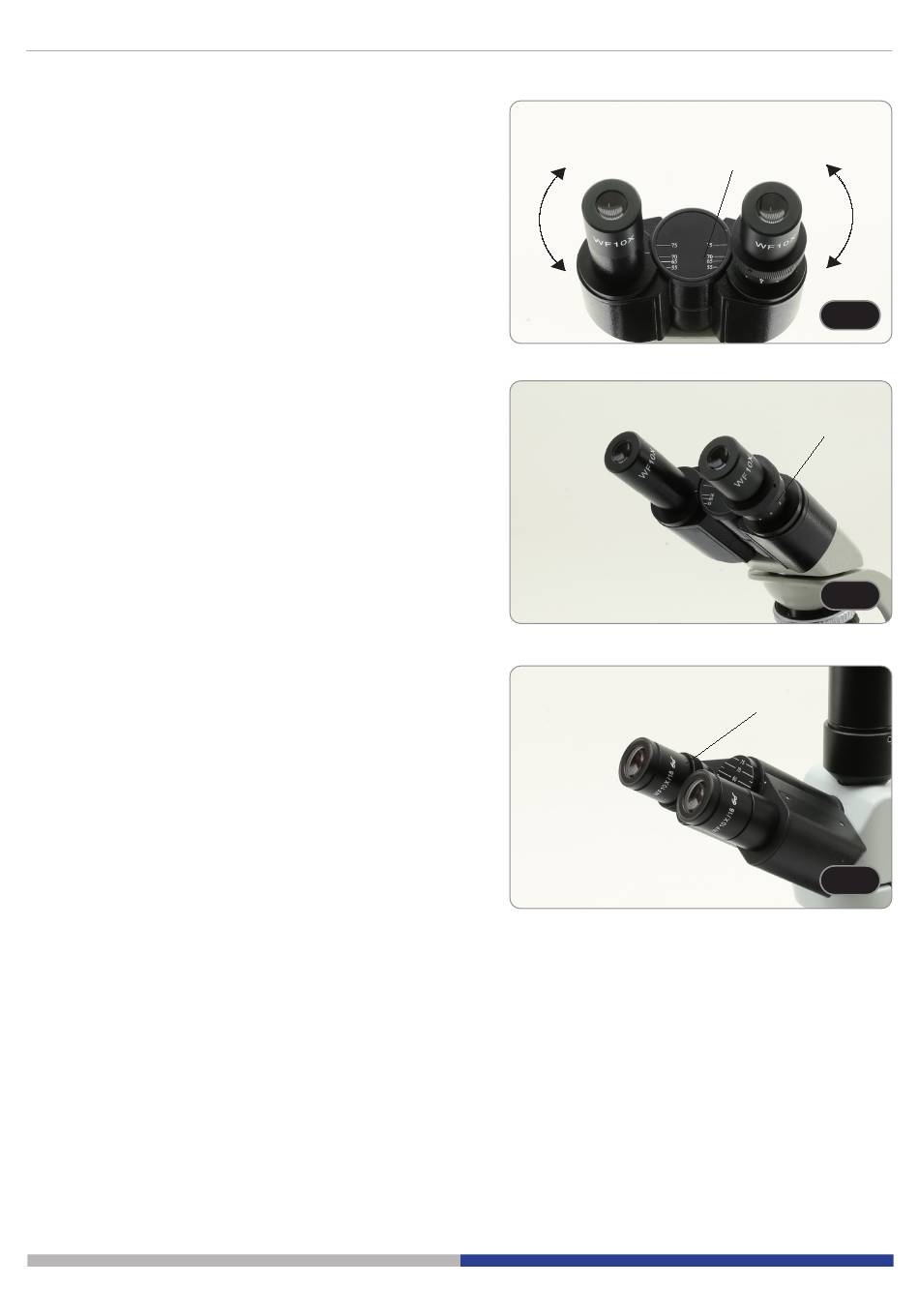

1. Tenir des deux mains les parties droite et gauche de la tête
d'observation et régler la distance interpupillaire en faisant
tourner les deux parties jusqu'à ce qu'un cercle de lumière
soit visible. (Fig. 17)
•
L'échelle graduée de l'indicateur de distance interpupillaire
①, indiquée par le point "." sur le support de l'oculaire, in-
dique la distance interpupillaire de l'opérateur.
La distance interpupillaire est 55- 75 mm.
8.6
Compensation dioptrique
8.6.1
Série OS-B
1. Regardez dans l'oculaire gauche avec l'œil gauche unique-
ment et faites la mise au point sur l'échantillon.
2. Maintenant, regardez dans l'oculaire droit avec votre œil
droit. Si l'image n'est pas nette, réglez la compensation diop-
trique à l'aide de la bague de compensation dioptrique ②.
(Fig. 18)
•
La plage de compensation est de ± 5 dioptrie. Le nombre
indiqué sur l'échelle de l'anneau de compensation de-
vrait correspondre à la correction dioptrique de l'opéra-
teur.
8.6.2
Série OS-C
1. Regardez dans l'oculaire droit avec l'œil droit uniquement et
faites la mise au point sur l'échantillon.
2. Maintenant, regardez dans l'oculaire gauche avec votre œil
gauche. Si l'image n'est pas nette, réglez la compensation
dioptrique à l'aide de la bague de compensation dioptrique
③. (Fig. 19)
•
La plage de compensation est de ± 5 dioptrie. Le nombre
indiqué sur l'échelle de l'anneau de compensation de-
vrait correspondre à la correction dioptrique de l'opéra-
teur.
All manuals and user guides at all-guides.com
Page 77
①
F ig. 17
F
ig. 17
②
F ig. 18
F
ig. 18
③
F ig. 19
F
ig. 19
