m den 15-poligen Sub-D-Stecker mit dem anderen Ende des Kabels.

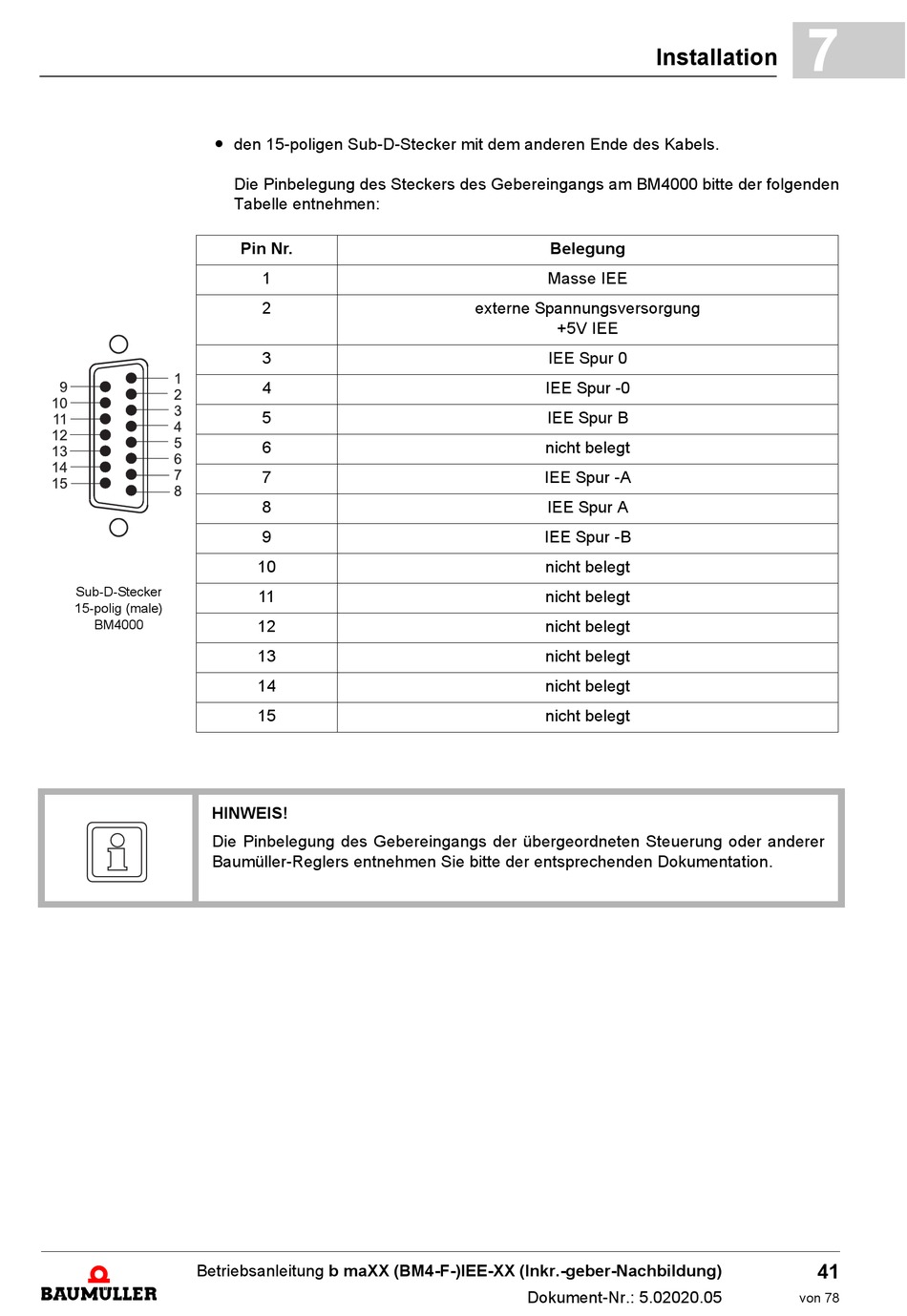

Die Pinbelegung des Steckers des Gebereingangs am BM4000 bitte der folgenden
Tabelle entnehmen:
Pin Nr.
Sub-D-Stecker
15-polig (male)
BM4000
HINWEIS!
Die Pinbelegung des Gebereingangs der übergeordneten Steuerung oder anderer
Baumüller-Reglers entnehmen Sie bitte der entsprechenden Dokumentation.
Betriebsanleitung b maXX (BM4-F-)IEE-XX (Inkr.-geber-Nachbildung)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Belegung
Masse IEE
externe Spannungsversorgung
+5V IEE
IEE Spur 0
IEE Spur -0
IEE Spur B
nicht belegt
IEE Spur -A
IEE Spur A
IEE Spur -B
nicht belegt
nicht belegt
nicht belegt
nicht belegt
nicht belegt
nicht belegt
Dokument-Nr.: 5.02020.05
7
Installation
41
von 78
