Den Stecker in die Schutzkontakt-Steckdose stecken.
Wenn das Gerät eingebaut ist, muss der Netzstecker
der Netzanschlussleitung frei zugänglich sein, oder
falls der freie Zugang nicht möglich ist, muss in der
festverlegten elektrischen Installation eine Trennvor-
richtung nach den Errichtungsbestimmungen einge-
baut sein.
Gerät ohne Schutzkontakt-Stecker elektrisch
anschließen
Hinweis: Nur konzessioniertes Fachpersonal darf das
Gerät anschließen. Bei Schäden durch falschen An-
schluss besteht kein Anspruch auf Garantie.
In der festverlegten elektrischen Installation muss eine
Trennvorrichtung nach den Errichtungsbestimmungen
eingebaut sein.
Phase- und Neutral- ("Null-") Leiter in der Anschluss-
1.
dose identifizieren.
Bei Falschanschluss kann das Gerät beschädigt wer-
den.
Nach Anschlussbild anschließen.
2.
Spannung siehe Typenschild.
Die Adern der Netzanschlussleitung entsprechend
3.
der Farbcodierung anschließen:
grün-gelb = Schutzleiter
blau = Neutral- ("Null-") Leiter
braun = Phase (Außenleiter)

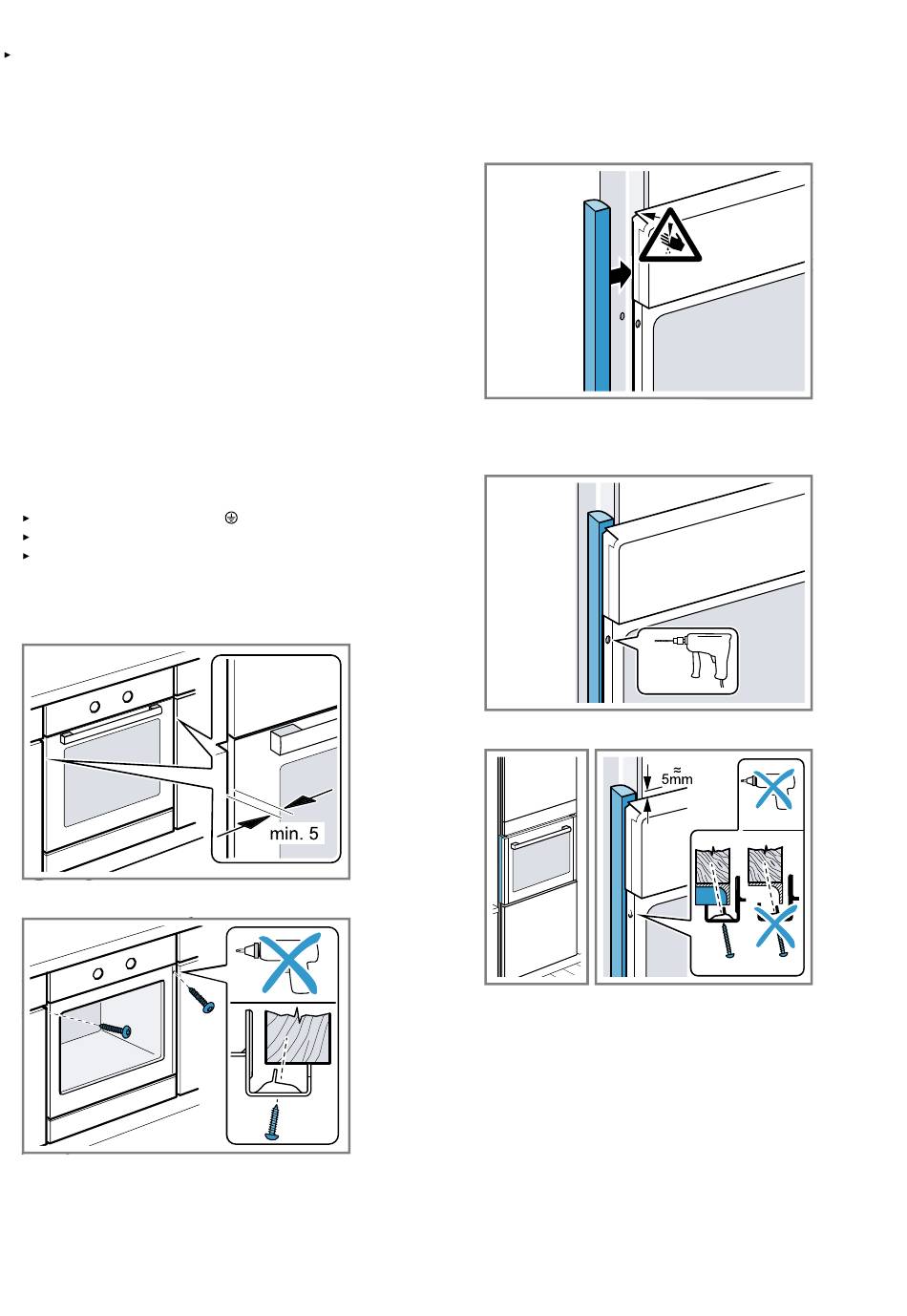

20.8 Gerät einbauen
Das Gerät ganz einschieben und mittig ausrichten.
1.
Das Gerät festschrauben.
2.
Hinweis: Der Spalt zwischen Arbeitsplatte und Gerät
darf nicht durch zusätzliche Leisten verschlossen wer-
den.
An den Seitenwänden des Umbauschrankes dürfen kei-
ne Wärmeschutzleisten angebracht werden.
20.9 Gerät einbauen bei grifflosen Küchen
mit senkrechter Griffleiste
Beidseitig ein geeignetes Füllstück anbringen, um
1.
mögliche scharfe Kanten abzudecken und eine siche-
re Montage zu gewährleisten.
Das Füllstück am Möbel befestigen.
2.
Das Füllstück und das Möbel vorbohren, um eine
3.
Schraubverbindung herzustellen.
Das Gerät mit adäquater Schraube befestigen.
4.
20.10 Gerät ausbauen
Das Gerät spannungslos machen.
1.
Die Befestigungsschrauben lösen.
2.
Das Gerät leicht anheben und ganz herausziehen.
3.
