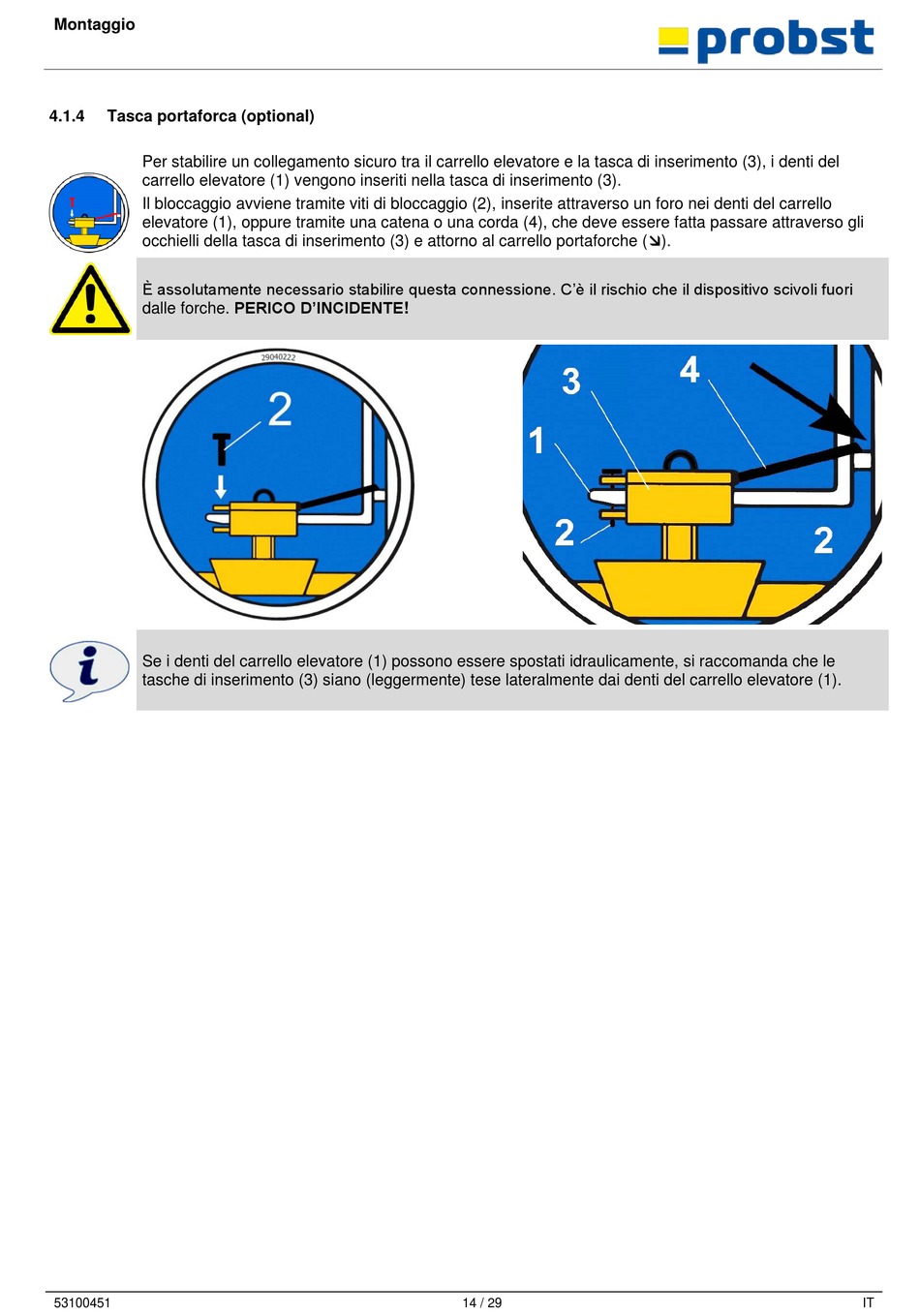

probst TSZ-UNI-800 Betriebsanleitung Seite 15

Montaggio
4.1.4 Tasca portaforca (optional)
Per stabilire un collegamento sicuro tra il carrello elevatore e la tasca di inserimento (3), i denti del
carrello elevatore (1) vengono inseriti nella tasca di inserimento (3).
Il bloccaggio avviene tramite viti di bloccaggio (2), inserite attraverso un foro nei denti del carrello
elevatore (1), oppure tramite una catena o una corda (4), che deve essere fatta passare attraverso gli
occhielli della tasca di inserimento (3) e attorno al carrello portaforche ().
È assolutamente necessario stabilire questa connessione. C'è il rischio che il dispositivo scivoli fuori
dalle forche. PERICO D'INCIDENTE!
Se i denti del carrello elevatore (1) possono essere spostati idraulicamente, si raccomanda che le
tasche di inserimento (3) siano (leggermente) tese lateralmente dai denti del carrello elevatore (1).
53100451 14 / 29 IT
