Réglage
5 Réglage
5.1 Réglage de la plage de préhension
Avant de pouvoir soulever et déplacer un objet saisi, il faut régler la plage de préhension
correspondante (voir l'étiquette de réglage suivante).
Dans le cas contraire, il n'est pas possible de garantir que la force de serrage est suffisante
pour saisir l'objet saisi de manière sûre et l'objet saisi pourrait glisser !
•
Ne jamais régler la portée de la prise des deux côtés en même temps.
Réglez toujours la portée de la prise d'abord d'un côté, puis de l'autre.
•
Soulevez l'appareil d'environ 0,5 m. Les bras de préhension doivent être verrouillés et ouverts
(dispositif de changement automatique en position "vide").
•

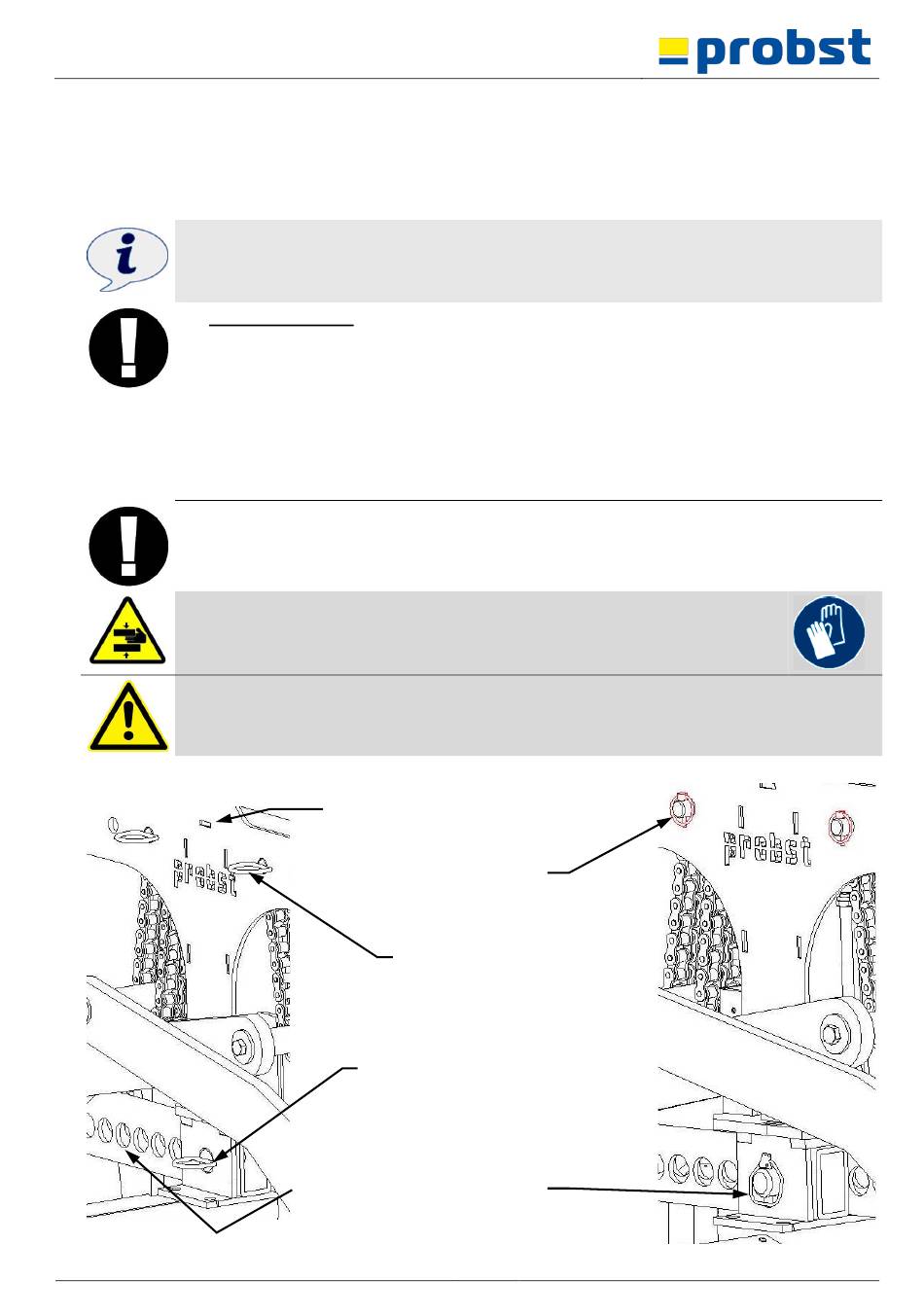

Déverrouillez le boulon avec le demi-anneau (1) en retirant la goupille (2).
•
Tirez le boulon avec la demi-anneau (1) à la partie supérieure ou le réglage de la plage de
préhension et déplacez les tubes rectangulaires l'un contre l'autre jusqu'à ce que la plage de
préhension soit d'environ 5 cm plus grande que le matériau saisi lui-même.
•
Réinsérez le boulon avec le demi-anneau (1) et fixez-le avec la goupille (2).
Le réglage de la plage de préhension doit généralement être symétrique.
Cela signifie que le même trou de réglage doit être utilisé pour les deux tubes
rectangulaires.
Faites attention lorsque vous réglez la portée de la prise. Risque de blessure aux
mains !
Utilisez des gants de protection !
Les éléments de sécurité défectueux (goupilles fendues repliables) doivent être remplacés sans
faute !
53100363
Top
1
1
Réglage de la
portée de saisie
14 / 24
2
2
FR
