echnical Support and E-Warranty Certificate www.vevor.com/support
T

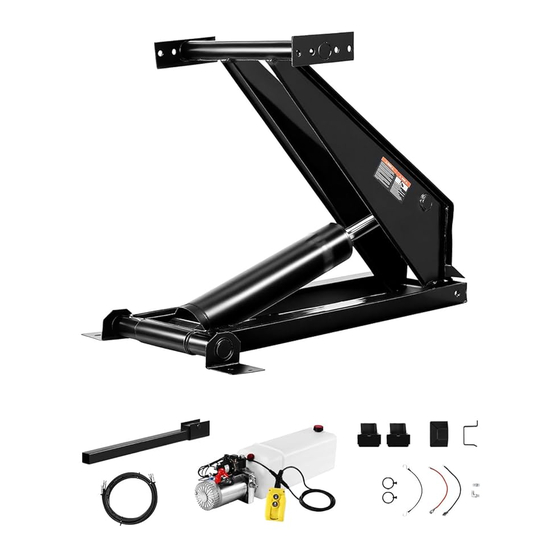

DUMP TRAILER HYDRAULIC HOIST KIT
MODEL: ER-006(8T) / ER-006(10T)
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an estimate of savings you might
benefit from buying certain tools with us compared to the major top brands and does not necessarily mean to cover all
categories of tools offered by us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEVOR ER-006

Inhaltszusammenfassung für VEVOR ER-006

  • Seite 41 Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support HYDRAULISCHES HEBESATZ FÜR KIPPANHÄNGER MODELL: ER-006(8T) / ER-006(10T) Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns...
  • Seite 42 Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
  • Seite 43 Machine Translated by Google Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen. Dieses Handbuch behandelt die ordnungsgemäße Installation des Hebezeugs, die hydraulischen Anschlüsse, die Verkabelung und die Wartung des die hydraulischen Hebezeuge des Kippanhängers. HINWEIS: LESEN SIE DIESES HANDBUCH VOLLSTÄNDIG, BEVOR SIE VERSUCHEN, IM HEBESATZ ENTHALTENE KOMPONENTE.

  • Seite 44: Standorte Der Sicherheitszeichen

    Machine Translated by Google DIESES HANDBUCH, KONTAKTIEREN SIE DEN KUNDEN VON Dump Trailer Hydraulic, BEVOR SIE MIT DEN VORGESEHENEN ARBEITEN FORTFAHREN. INSTALLATION ODER BETRIEB. Dump Trailer Hydraulic ist nicht verantwortlich für Sachschäden oder Verletzungen oder Todesfälle, die aufgrund der Nichteinhaltung dieser Anforderungen auftreten können. Dieses Symbol wird verwendet, um auf Anweisungen zur persönlichen Sicherheit aufmerksam zu machen.

  • Seite 45: Sicherheitsvorkehrungen

    Machine Translated by Google Teil 080012B Platzieren Sie es an einer gut lesbaren Teil 080031 Stelle hier und auf dem Lokalisieren Sie wie gezeigt gegenüberliegenden Rahmen SICHERHEITSVORKEHRUNGEN Die Installation oder Bedienung dieses Hebezeugs ohne vorheriges Verständnis der richtigen Installations- und Bedienungsverfahren kann zu schweren Verletzungen oder zum Tod führen.

  • Seite 46: Parameterliste

    Machine Translated by Google PARAMETERLISTE Modell ER-006(8T) ER-006(10T) Tragfähigkeit 8T (17.600 Pfund) 10T (22.000 Pfund) 10-14 Fuß 12-16 Fuß Anhänger Planenaufbau Länge ÿ200A ÿ200A Stromstärke der Batteriekabel Doppelt Doppelt Aktion Gleichstrom 12 V Gleichstrom 12 V Stromspannung 8 Quart Reservoirkapazität...

  • Seite 47: Sicherheitsarm Installation Und Verwendung

    Machine Translated by Google SICHERHEITSARM INSTALLATION UND VERWENDUNG Stützen Sie einen unbelasteten Körper immer mit dem Sicherheitsarm. Der Sicherheitsarm dient dazu, kann nur das Gewicht eines unbelasteten Körpers tragen. Der Aufenthalt unter einem angehobenen Körper kann zu schweren Verletzungen oder zum Tod führen, wenn der Körper unerwartet absteigen.
  • Seite 48 Machine Translated by Google - 7 -...
  • Seite 49 Machine Translated by Google SCHARNIERINSTALLATION Scharnier so montieren, dass Scharnier ist auf gleicher Höhe mit Anhänger rahmen. Scharnier mittig auf der Stütze und Scharnier an Stütze schweißen an allen Kontaktflächen. Kleines Scharnier - 8 -...

  • Seite 50: Position Des Hebezeugs Auf Dem Anhänger

    Machine Translated by Google POSITION DES HEBEZEUGS AUF DEM ANHÄNGER Abmessung A Hebezeugmodell 38” ER-006(8T) 46” ER-006(10T) - 1 -...
  • Seite 51 Machine Translated by Google Abmessungen für die Befestigung des Hebezeugs Hebezeug Modell A ER-006(8T) 7" ER-006(10T) 7" - 1 -...

  • Seite 52: Schmierpunkte Für Hebe- Und Scharniersysteme

    Machine Translated by Google SCHMIERPUNKTE FÜR HEBE- UND SCHARNIERSYSTEME Schmieren Sie das Gelenk alle 6 Monate mit EP3-Fett - 2 -...

  • Seite 53: Einbau Eines Einfach- Und Doppeltwirkenden Hydraulikantriebs

    Machine Translated by Google EINBAU EINES EINFACH- UND DOPPELTWIRKENDEN HYDRAULIKANTRIEBS Sofern im Kit enthalten, montieren Sie das HPU (Hydraulikaggregat) in einem wetterfesten Gehäuse auf dem Anhänger. Weitere Anweisungen zur Montage, Elektrik, drahtlosen Fernbedienung und Anforderungen an die Hydraulikflüssigkeit. Hydraulikkomponenten, die nicht von Dump Trailer Hydraulic geliefert werden und verwendet werden im Hydraulikkreislauf, die nicht mit den Hydraulikkomponenten des Kippanhängers kompatibel sind, können zu Beschädigung, Ausfall oder Fehlfunktion des Direktschubzylinders oder anderer Komponenten des Dump Anhängerhydraulikprodukt(e).

  • Seite 54: Doppelt Wirkende Hpu-Anschlüsse

    Machine Translated by Google DOPPELT WIRKENDE HPU-ANSCHLÜSSE 2 GPM Hafen Maximaler Hydraulikdurchfluss 3200 PSI A Maximaler Druck für den „Anhebungs“-Teil des Zyklus Maximaler Druck für den „Absenk“-Teil des Zyklus 1500 PSI B TYPISCHER BATTERIEANSCHLUSS Kurzschluss des elektrischen Systems durch Installation, Wartung oder Reparatur Batteriebezogene Anschlüsse und elektrische Komponenten können Funken verursachen, die Entzündung von brennbaren Material und/oder Feuer, was wiederum zu Sachschäden, Verletzungen oder zum Tod führen kann.
  • Seite 55 Machine Translated by Google Druckreglerknopf entsprechend der tatsächlichen Situation, aber er kann den Nenndruck nicht überschreiten (18 MPa) des Systems. ÿ Überprüfen Sie den Anschluss des Motors und des elektromagnetischen Ventils sorgfältig. Es ist strengstens verboten um eine virtuelle Verbindung herzustellen.

  • Seite 56: Hydraulisches Hebekit Für Kippanhänger - Abmessungen Und Kapazität

    Machine Translated by Google ER-006 (8T) HYDRAULISCHES HEBEKIT FÜR KIPPANHÄNGER – ABMESSUNGEN UND KAPAZITÄT Maximaler Auskippwinkel ± 2° 45° 73” 50° 66”...
  • Seite 57 Machine Translated by Google ER-006 (8T) Kippanhänger Hydraulikhebezeug Umbausatz Klasse A WICHTIG: Aufgrund unterschiedlicher Anwendungsbereiche sind die in diesen Tabellen enthaltenen Daten dient nur als allgemeine Richtlinie. ER-006 (8 t) Hydraulisches Hebezeug für Kippanhänger, Tragkraft (Tonnen) "A" "B" Kippwinkel (Grad) Körper...
  • Seite 58 Machine Translated by Google ER-006 (10 t) Hydraulikhebezeug für Kippanhänger – Abmessungen und Tragkraft Maximaler Auskippwinkel ± 2° 45° 97” 50° 88”...
  • Seite 59 Machine Translated by Google ER-006 (10T) KIPPANHÄNGER HYDRAULISCHES HEBEKIT UMRÜSTUNGSKLASSE A WICHTIG: Aufgrund unterschiedlicher Anwendungsbereiche sind die in diesen Tabellen enthaltenen Daten dient nur als allgemeine Richtlinie. ER-006 (10 t) Hydraulisches Hebezeug für Kippanhänger, Tragkraft (Tonnen) "A" "B" Körper Überhang Kippwinkel (Grad) (Füße)
  • Seite 60 Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support...
