Gerätebeschreibung
[1] Dämpfungssteller Vorweg
(Pad)
[2] Kabelsimulator Vorweg (Pad)
[3] Interstage Entzerrer Vorweg
(Pad)
[4] Interstage Slope Vorweg
(Steckbrücke)
[5] Dämpfungssteller Rückweg
Ausgang (Pad)
[6] Ausgang
[7] Messpunkt Ausgang Vorweg
[8] Messpunkt Rückweg Ausgang
[9] Eingang
[10] Entzerrer im Ausgang (Pad)
[11] Dämpfungssteller Rückweg
Eingang (Pad)
[12] Betriebszustandsleuchte
FOSTRA Modul
[13] Steckplatz FOSTRA Modul
Betriebsanleitung HV 12K4432 und HV 12K3626 -
2
1
11
10
9

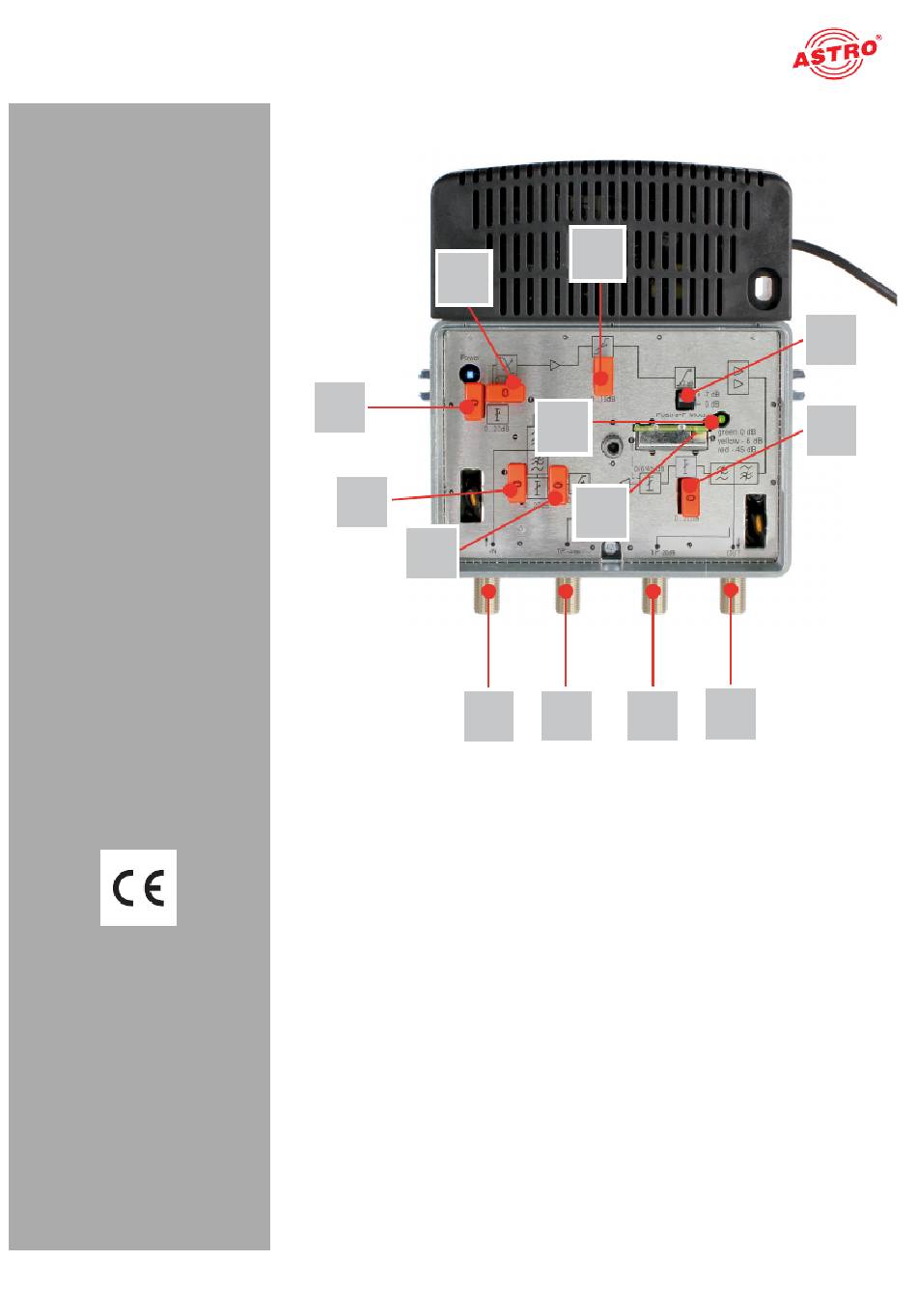

Bild 2: Verstärker HV 12K3626, Innenansicht
Die Verstärker HV 12K4432 und HV 12K3626 besitzen eine
CE-Kennzeichnung. Hiermit wird die Konformität der Produkte mit
den zutreffenden EG-Richtlinien und die Einhaltung der darin fest-
gelegten Anforderungen bestätigt.
Version 09-2024A
3
13
12
8
7
4
5
6
Seite 9
