[1] Betriebszustandsleuchte
[2] Netzanschluss
[3] Erdungsklemme
[4] Ausgang
[5] Messpunkt Ausgang
[6] Messpunkt Eingang
[7] Eingang
[8] Verschr. Gehäuseabdeckung
[9] LED Signalisierung der ICS
Einstellung des Transponders
Seite 6
Im Lieferumfang befinden sich folgende Teile:
Breitbandverstärker HV 12K4432 bzw. HV 12K3626
Steckbrücken zur Gerätekonfiguration vormontiert
Beipackzettel
HV 12K4432:
9
8

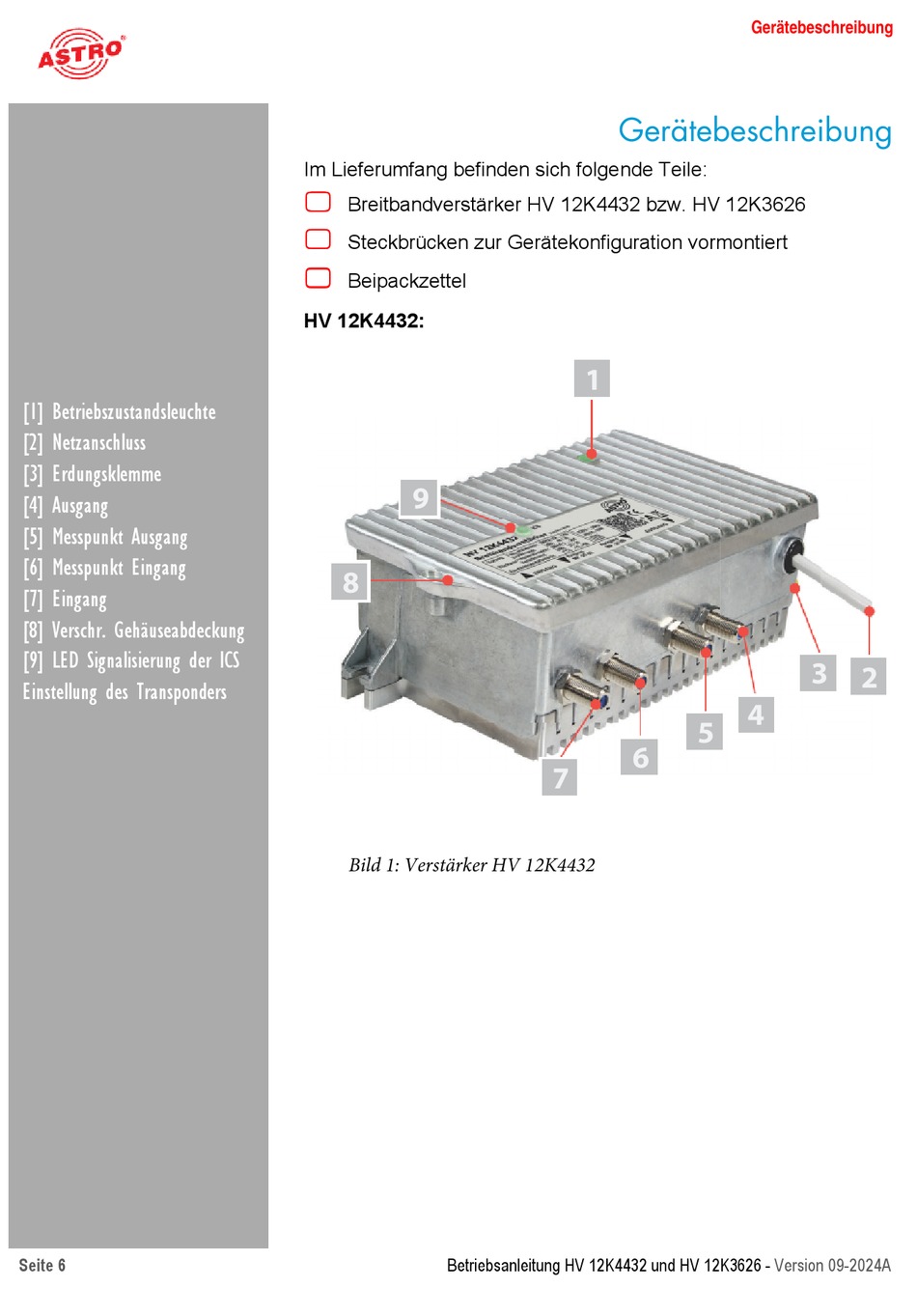

Bild 1: Verstärker HV 12K4432
Betriebsanleitung HV 12K4432 und HV 12K3626 -
Gerätebeschreibung
1
5
6
7
Gerätebeschreibung
3
2
4
Version 09-2024A
