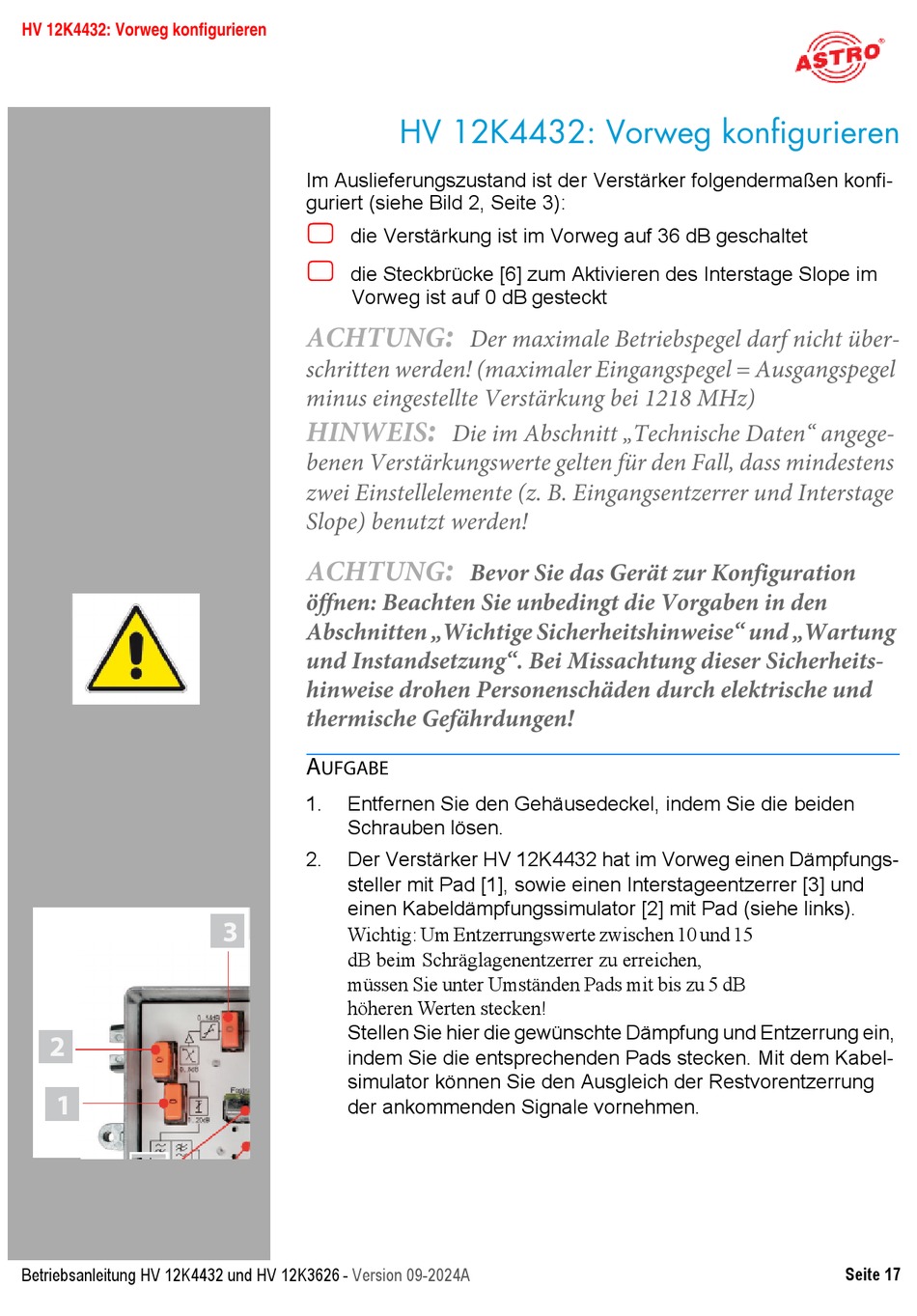

HV 12K4432: Vorweg konfigurieren
2
1
Betriebsanleitung HV 12K4432 und HV 12K3626 -
Im Auslieferungszustand ist der Verstärker folgendermaßen konfi-
guriert (siehe Bild 2, Seite 3):
die Verstärkung ist im Vorweg auf 36 dB geschaltet
die Steckbrücke [6] zum Aktivieren des Interstage Slope im
Vorweg ist auf 0 dB gesteckt
ACHTUNG
schritten werden! (maximaler Eingangspegel = Ausgangspegel
minus eingestellte Verstärkung bei 1218 MHz)
HINWEIS
benen Verstärkungswerte gelten für den Fall, dass mindestens
zwei Einstellelemente (z. B. Eingangsentzerrer und Interstage
Slope) benutzt werden!
ACHTUNG
öffnen: Beachten Sie unbedingt die Vorgaben in den
Abschnitten „Wichtige Sicherheitshinweise" und „Wartung
und Instandsetzung". Bei Missachtung dieser Sicherheits-
hinweise drohen Personenschäden durch elektrische und
thermische Gefährdungen!
A
UFGABE
1.
Entfernen Sie den Gehäusedeckel, indem Sie die beiden
Schrauben lösen.
2.
Der Verstärker HV 12K4432 hat im Vorweg einen Dämpfungs-
steller mit Pad [1], sowie einen Interstageentzerrer [3] und
einen Kabeldämpfungssimulator [2] mit Pad (siehe links).
3
Wichtig: Um Entzerrungswerte zwischen 10 und 15
dB beim Schräglagenentzerrer zu erreichen,
müssen Sie unter Umständen Pads mit bis zu 5 dB
höheren Werten stecken!
Stellen Sie hier die gewünschte Dämpfung und Entzerrung ein,
indem Sie die entsprechenden Pads stecken. Mit dem Kabel-
simulator können Sie den Ausgleich der Restvorentzerrung
der ankommenden Signale vornehmen.
Version 09-2024A
HV 12K4432: Vorweg konfigurieren
:
Der maximale Betriebspegel darf nicht über-
:
Die im Abschnitt „Technische Daten" angege-
:
Bevor Sie das Gerät zur Konfiguration
Seite 17
