Inhaltszusammenfassung für ASTRO HVO V40 P
- Seite 1 Version 06-2017A...
-
Seite 2: Bevor Sie Das Gerät In Betrieb Nehmen
PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. Die Firma ASTRO bestätigt, das die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Gerätes und der Betriebsanleitung ohne... -
Seite 3: Inhaltsverzeichnis
Leistungsbeschreibung............Seite 11 Entsorgen................Seite 12 Montieren................Seite 12 Anschließen und Inbetriebnehmen........Seite 13 Vorweg konfigurieren............Seite 13 Rückweg konfigurieren............Seite 15 Messen................Seite 16 Fehler suchen..............Seite 17 Warten und Instandsetzen...........Seite 17 Blockschaltbild..............Seite 18 Bohrabstände..............Seite 19 Technische Daten..............Seite 19 Betriebsanleitung HVO V40 P - Version 06-2017A Seite 3... -
Seite 4: Verwendete Symbole Und Konventionen
Kunststofffolien und -beutel) hin. Verbrauchte Batterien sind über zugelassene Recyclingstellen zu entsorgen. Hierzu müssen die Batterien komplett entladen abgegeben werden. Weist auf Bestandteile hin, die nicht im Hausmüll entsorgt werden dürfen. Seite 4 Betriebsanleitung HVO V40 P - Version 02-2017A... -
Seite 5: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Das Gerät HVO V40 P bzw. HVO V40 P UM ist ein universeller Breitbandverstärker für bidirektionale Hausverteil- und Breitband- Kommunikationsanlagen. Er ist ausschließlich zur Signalverstär- kung in uni- und bidirektionalen Verteilanlagen in Ein- und Mehrfa- milienhäusern bestimmt. -
Seite 6: Gerätebeschreibung

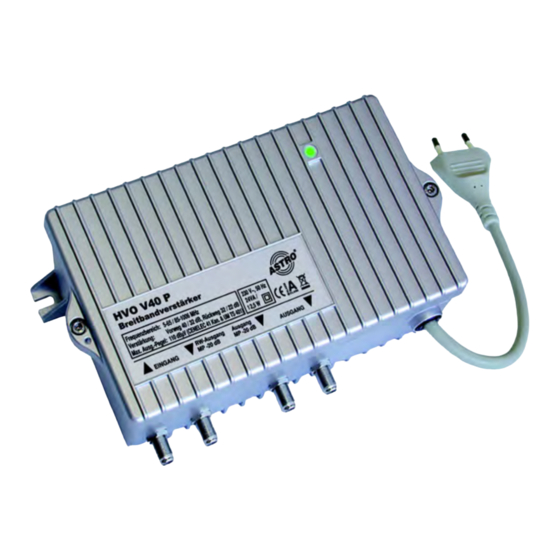

Gerätebeschreibung Gerätebeschreibung Im Lieferumfang befinden sich folgende Teile: Breitbandverstärker HVO V40 P, bzw. HVO V40 P UM Steckbrücken zur Gerätekonfiguration vormontiert (UM-Variante ohne PADs) Betriebsanleitung [1] Betriebszustandsleuchte [2] Erdungsklemme [3] Netzanschluss [4] Ausgang [5] Messpunkt Ausgang [6] Messpunkt Rückweg-Ausgang [7] Eingang [8] Verschr. - Seite 7 [13] Messpunkt Eingang (bidirektional) Bild 2: Verstärker HVO V40 P, Innenansicht Die Verstärker HVO V40 P und HVO V40 P UM besitzen eine CE-Kennzeichnung. Hiermit wird die Konformität der Produkte mit den zutreffenden EG-Richtlinien und die Einhaltung der darin fest- gelegten Anforderungen bestätigt.
-
Seite 8: Wichtige Sicherheitshinweise
Umgebungsbedingungen und Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Auf der ASTRO Internetseite steht Ihnen eine PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. - Seite 9 Vorsicht, heiße Oberfläche: Gehäuseteile in der Nähe der rückseitigen Kühlrippen, sowie der Kühlrippen selber, können sehr heiß werden. Daher sollten Sie diese Teile nicht berühren. Befolgen Sie auch alle anwendbaren nationalen Sicherheits- vorschriften und Normen. Betriebsanleitung HVO V40 P - Version 06-2017A Seite 9...
- Seite 10 Durch unsachgemäße Reparaturen können erheb- liche Gefahren für den Benutzer entstehen. Bei Funktionsstörungen muss das Gerät vom Netz getrennt und autorisiertes Fachpersonal hinzugezogen werden. Gege- benenfalls ist das Gerät an den Hersteller einzusenden. Seite 10 Betriebsanleitung HVO V40 P - Version 02-2017A...
-
Seite 11: Garantiebedingungen
ACHTUNG Hinweise bzgl. der erforderlichen Schutzvor- kehrungen gegen elektrostatische Entladungen im Gerät gemäß DIN EN 61340-5-1 müssen beachtet werden! Der Verstärker HVO V40 P ist für zukünftige multimediale Kabel- netze flexibel konfigurierbar: Verstärkung in Vorweg und Rückweg durch Steckbrücken anpassbar ... -
Seite 12: Entsorgen
– fachgerecht entsorgt werden. Bitte geben Sie das Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsor- gung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. Montieren ORBEREITUNG Bevor Sie das Gerät befestigen können, müssen Sie zunächst zwei... -
Seite 13: Anschließen Und Inbetriebnehmen
Vorweg sind auf 0 dB gesteckt in allen anderen Steckplätzen sind 0 dB Pads gesteckt ACHTUNG Der maximale Betriebspegel darf nicht über- schritten werden! (maximaler Eingangspegel = Ausgangspegel minus eingestellte Verstärkung bei 862 MHz) Betriebsanleitung HVO V40 P - Version 06-2017A Seite 13... - Seite 14 Entfernen Sie den Gehäusedeckel, indem Sie die beiden Schrauben [7] (siehe Bild links oben) lösen. Der Verstärker HVO V40 P hat im Vorweg einen Dämpfungs- steller mit Pad [1], sowie einen Schräglagenentzerrer [2] und einen Kabeldämpfungssimulator [3] mit Pad (siehe links).
-
Seite 15: Rückweg Konfigurieren
Stellen Sie den Dämpfungssteller [11] hinter dem Rückweg- verstärker durch Stecken des entsprechenden Pads ein, um die Dämpfung im nachfolgenden Netz anzugleichen (siehe links). RGEBNIS Das Gerät ist nun für die Übertragung von Rückwegsignalen konfi- guriert. Betriebsanleitung HVO V40 P - Version 06-2017A Seite 15... -
Seite 16: Messen
Einstellelementen messen. HINWEIS Nachdem Konfigurieren des Verstärkers und Abschluss der Messungen wird dringend empfohlen, die beiden Messbuchsen mit FUR 75 Abschlusswiderständen abzuschließen, um einen normkonformen Betrieb zu gewähr- leisten. Seite 16 Betriebsanleitung HVO V40 P - Version 02-2017A... -
Seite 17: Fehler Suchen
Reparaturen können erhebliche Gefahren für den Benutzer bzw. Installateur entstehen. Bei Funktionsstö- rungen muss das Gerät daher vom Netz getrennt und autori- siertes Fachpersonal hinzugezogen werden. Gegebenenfalls ist das Gerät an den Hersteller einzusenden. Betriebsanleitung HVO V40 P - Version 06-2017A Seite 17... -
Seite 18: Blockschaltbild
Blockschaltbild Blockschaltbild Seite 18 Betriebsanleitung HVO V40 P - Version 06-2017A... -
Seite 19: Bohrabstände
Maximaler Ausgangspegel nach EN 50083-3 IMA2 [dBμV] nach EN 50083-5 KMA Allgemeine Daten UMKBW Zertifizierung Streckenverstärker, Betrieb in Kaskade Versorgungsspannung [V~/Hz] 230 / 50 Leistungsaufnahme [VA] / [W] 28 / 12,5 Betriebsanleitung HVO V40 P - Version 06-2017A Seite 19... - Seite 20 Zulässige Umgebungstemperatur [°C] -15…+55 Gehäuse (B x H x T) [mm] 210 x 120 x 66 Gewicht [kg] Netzsicherung T630mA L 250V, IEC 60127-4 (AEM Typ: MF2410F0.630TM Schutzart DIN EN 60529-IP 50 Seite 20 Betriebsanleitung HVO V40 P - Version 06-2017A...
