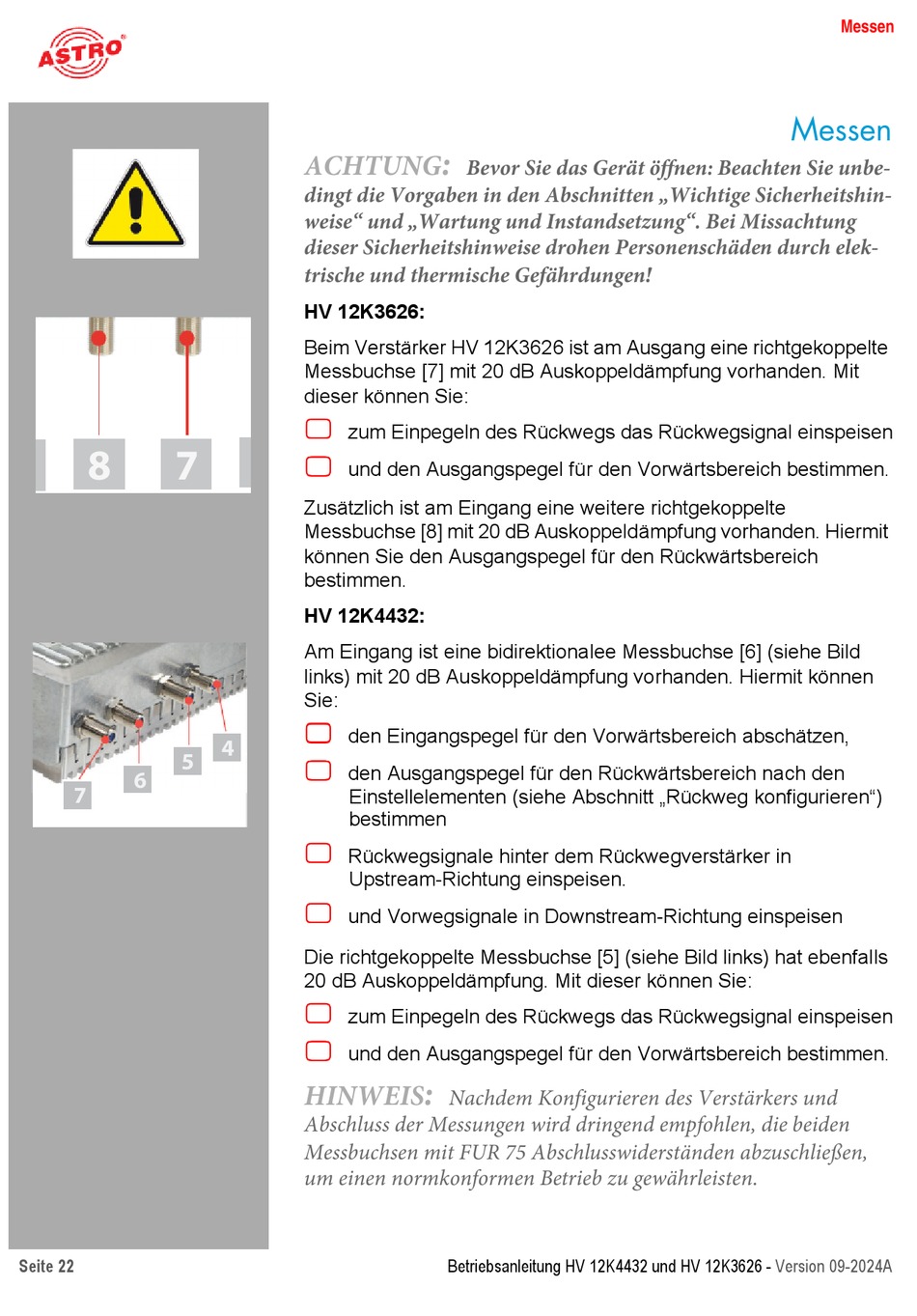

Seite 22
ACHTUNG
dingt die Vorgaben in den Abschnitten „Wichtige Sicherheitshin-
weise" und „Wartung und Instandsetzung". Bei Missachtung
dieser Sicherheitshinweise drohen Personenschäden durch elek-
trische und thermische Gefährdungen!
HV 12K3626:
Beim Verstärker HV 12K3626 ist am Ausgang eine richtgekoppelte
Messbuchse [7] mit 20 dB Auskoppeldämpfung vorhanden. Mit
dieser können Sie:
zum Einpegeln des Rückwegs das Rückwegsignal einspeisen
und den Ausgangspegel für den Vorwärtsbereich bestimmen.
Zusätzlich ist am Eingang eine weitere richtgekoppelte
Messbuchse [8] mit 20 dB Auskoppeldämpfung vorhanden. Hiermit
können Sie den Ausgangspegel für den Rückwärtsbereich
bestimmen.
HV 12K4432:
Am Eingang ist eine bidirektionalee Messbuchse [6] (siehe Bild
links) mit 20 dB Auskoppeldämpfung vorhanden. Hiermit können
Sie:
den Eingangspegel für den Vorwärtsbereich abschätzen,
4
den Ausgangspegel für den Rückwärtsbereich nach den
Einstellelementen (siehe Abschnitt „Rückweg konfigurieren")
bestimmen
Rückwegsignale hinter dem Rückwegverstärker in
Upstream-Richtung einspeisen.
und Vorwegsignale in Downstream-Richtung einspeisen
Die richtgekoppelte Messbuchse [5] (siehe Bild links) hat ebenfalls
20 dB Auskoppeldämpfung. Mit dieser können Sie:
zum Einpegeln des Rückwegs das Rückwegsignal einspeisen
und den Ausgangspegel für den Vorwärtsbereich bestimmen.
HINWEIS
Abschluss der Messungen wird dringend empfohlen, die beiden
Messbuchsen mit FUR 75 Abschlusswiderständen abzuschließen,
um einen normkonformen Betrieb zu gewährleisten.
:
Bevor Sie das Gerät öffnen: Beachten Sie unbe-
:
Nachdem Konfigurieren des Verstärkers und
Betriebsanleitung HV 12K4432 und HV 12K3626 -
Messen
Messen
Version 09-2024A
