Inhaltszusammenfassung für ASTRO HL 432 G

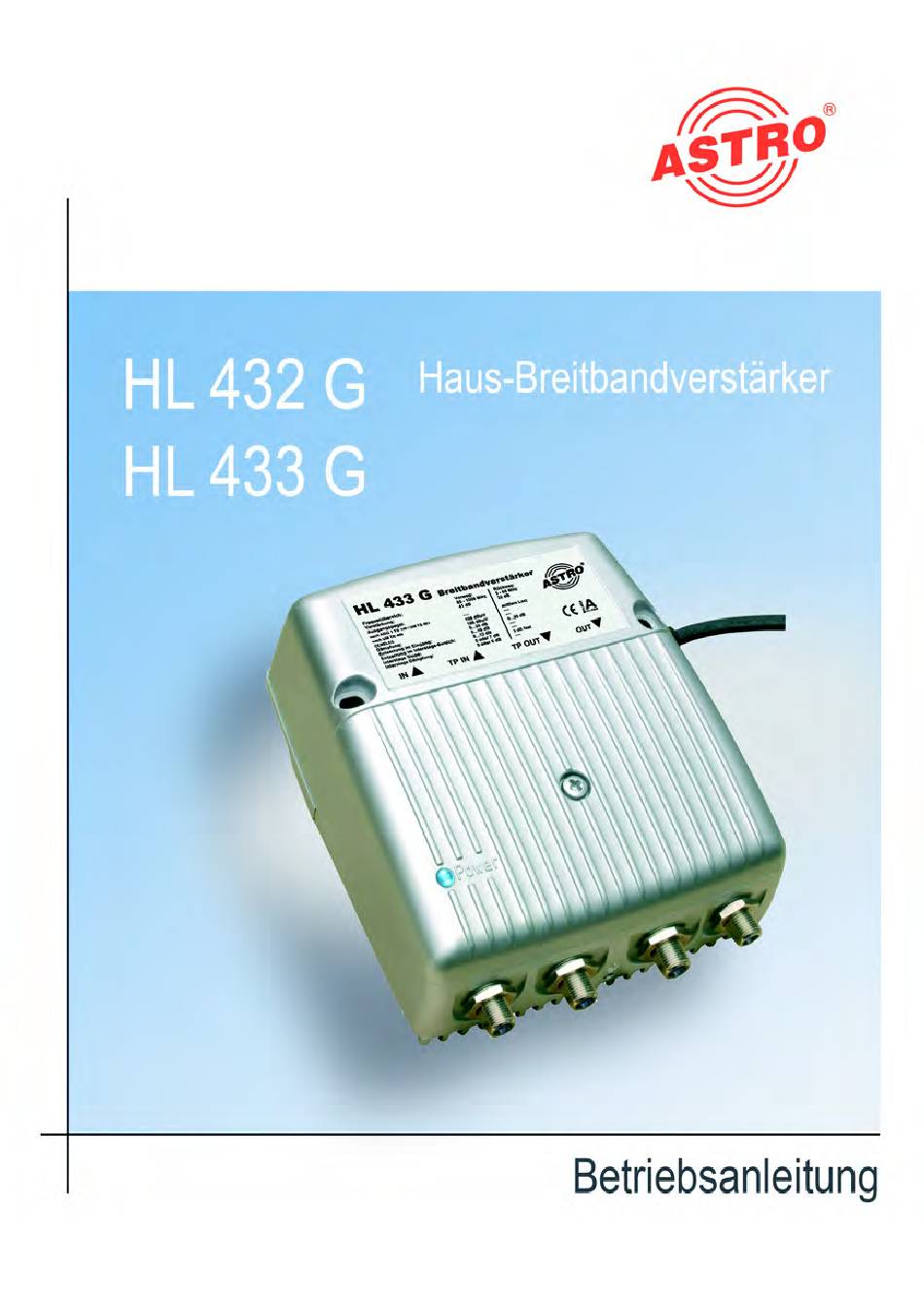

- Seite 1 Version 11-2014A...
-
Seite 2: Gerätebeschreibung

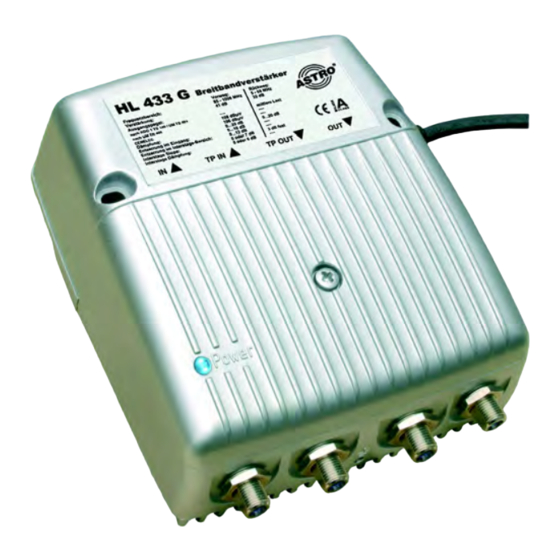

2 Befestigungsschrauben mit Dübel Aderendhülse Betriebsanleitung [1] Netzanschluss [2] Schraube [3] Betriebsanzeige [4] Bohrlöcher Bild 1: Verstärker HL 433 G (HL 432 G identisch) Seite 2 Betriebsanleitung HL 432 G und HL 433 G - Version 11-2014A... -
Seite 3: Garantiebedingungen
Rückwegaktiverung Bild 2: Verstärker HL 432 G, Innenansicht (HL 433 G identisch) Die Verstärker HL 432 G und HL 433 G besitzen eine CE-Kenn- zeichnung. Hiermit wird die Konformität der Produkte mit den zutreffenden EG-Richtlinien und die Einhaltung der darin festge- legten Anforderungen bestätigt. -
Seite 4: Leistungsbeschreibung
Hinweise bzgl. der erforderlichen Schutzvor- kehrungen gegen elektrostatische Entladungen im Gerät gemäß DIN EN 61340-5-1 müssen beachtet werden! Die Verstärker HL 432 G und HL 433 G sind für zukünftige multime- diale Kabelnetze flexibel konfigurierbar: Anpassen der örtlichen Pegelverhältnisse durch fest einge- bauten Dämpfungssteller und Entzerrer im Eingang... - Seite 5 Das Gerät darf ausschließlich von sachverständigen Personen (gemäß EN 60065) oder von Personen, die durch Sachverständige unterwiesen worden sind, installiert und betrieben werden. Wartungsarbeiten dürfen ausschließlich Betriebsanleitung HL 432 G und HL 433 G - Version 11-2014A Seite 5...
- Seite 6 Netz getrennten Gleichspannung an, die die Kompo- nenten des Geräts versorgt. Nicht leuchtende Betriebsan- zeigen (des Netzteils oder des Geräts) bedeuten jedoch keinesfalls, dass das Gerät vollständig vom Netz getrennt ist. Seite 6 Betriebsanleitung HL 432 G und HL 433 G - Version 11-2014A...
- Seite 7 Biegeradius verlegt sind. Verbinden Sie das Gerät mit der Netzspannung, in dem Sie den Netzstecker einstecken. RGEBNIS Das Gerät ist nun betriebsbereit. Die Betriebsanzeige [3] (siehe Bild links) leuchtet. Betriebsanleitung HL 432 G und HL 433 G - Version 11-2014A Seite 7...
-
Seite 8: Konfigurieren Und In Betrieb Nehmen
Entfernen Sie den Gehäusedeckel, indem Sie die Deck- elschraube lösen. Die Verstärker HL 432 G und HL 433 G haben im Eingang einen Dämpfungssteller (0...15 dB) [1] und einen Schräglagen- entzerrer (0...15 dB) [2] (siehe links). Stellen Sie hiermit die gewünschte Dämpfung und Entzerrung ein, indem Sie das... - Seite 9 Rückwegbereich mit 75 Ω abgeschlossen! Die Pads im Rück- wegbereich müssen dabei entfernt werden! ACHTUNG Der maximale Betriebspegel darf nicht über- schritten werden! (maximaler Eingangspegel = Ausgangspegel minus eingestellte Verstärkung bei 862 MHz) Betriebsanleitung HL 432 G und HL 433 G - Version 11-2014A Seite 9...
- Seite 10 Messen Messen Bei den Verstärkern HL 432 G und HL 433 G ist am Eingang eine bidirektionale Messbuchse [9] mit 20 dB Auskoppeldämpfung vorhanden. Hiermit können Sie: den Eingangspegel für den Vorwärtsbereich ermitteln, den Ausgangspegel für den Rückwärtsbereich bestimmen ...
-
Seite 11: Fehler Suchen
Datenvorgaben der DIN EN 60065. Vor dem Öffnen des Geräts muss unbedingt der Netz- stecker herausgezogen werden! Das Gerät darf nur mit montierter Netzteilabdeckung an Spannung angeschlossen und betrieben werden. Betriebsanleitung HL 432 G und HL 433 G - Version 11-2014A Seite 11... - Seite 12 Blockschaltbild Blockschaltbild Blockschaltbild HL 432 G und HL 433 G Seite 12 Betriebsanleitung HL 432 G HL 433 G - Version 11-2014A...
-
Seite 13: Technische Daten
Gehäuse (B x H x T) [mm] 121 x 138 x 55 (ohne Konnektoren) Gewicht [kg] Schutzart DIN EN 60 529-IP 20 Netzsicherung T1A L250V IEC 60127-3/4 Betriebsanleitung HL 432 G und HL 433 G - Version 11-2014A Seite 13... - Seite 14 UM TS 401 mittlere Systemlast Allgemeine Daten Unitymedia KBW Zertifizierung 7 - 12 WE 13 - 18 WE Leistungsaufnahme [VA] / [W] 11,5 / 7,2 12 / 7,5 Seite 14 Betriebsanleitung HL 432 G HL 433 G - Version 11-2014A...
- Seite 15 Technische Daten Betriebsanleitung HL 432 G und HL 433 G - Version 11-2014A Seite 15...
- Seite 16 Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst werden. Verfasser dieser Anleitung: ASTRO Strobel Kommunikationssysteme GmbH Olefant 1-3, D-51427 Bergisch Gladbach (Bensberg) Tel.: 02204/405-0, Fax: 02204/405-10...
