HV 12K3626: Rückweg konfigurieren
11
10
13
12
7

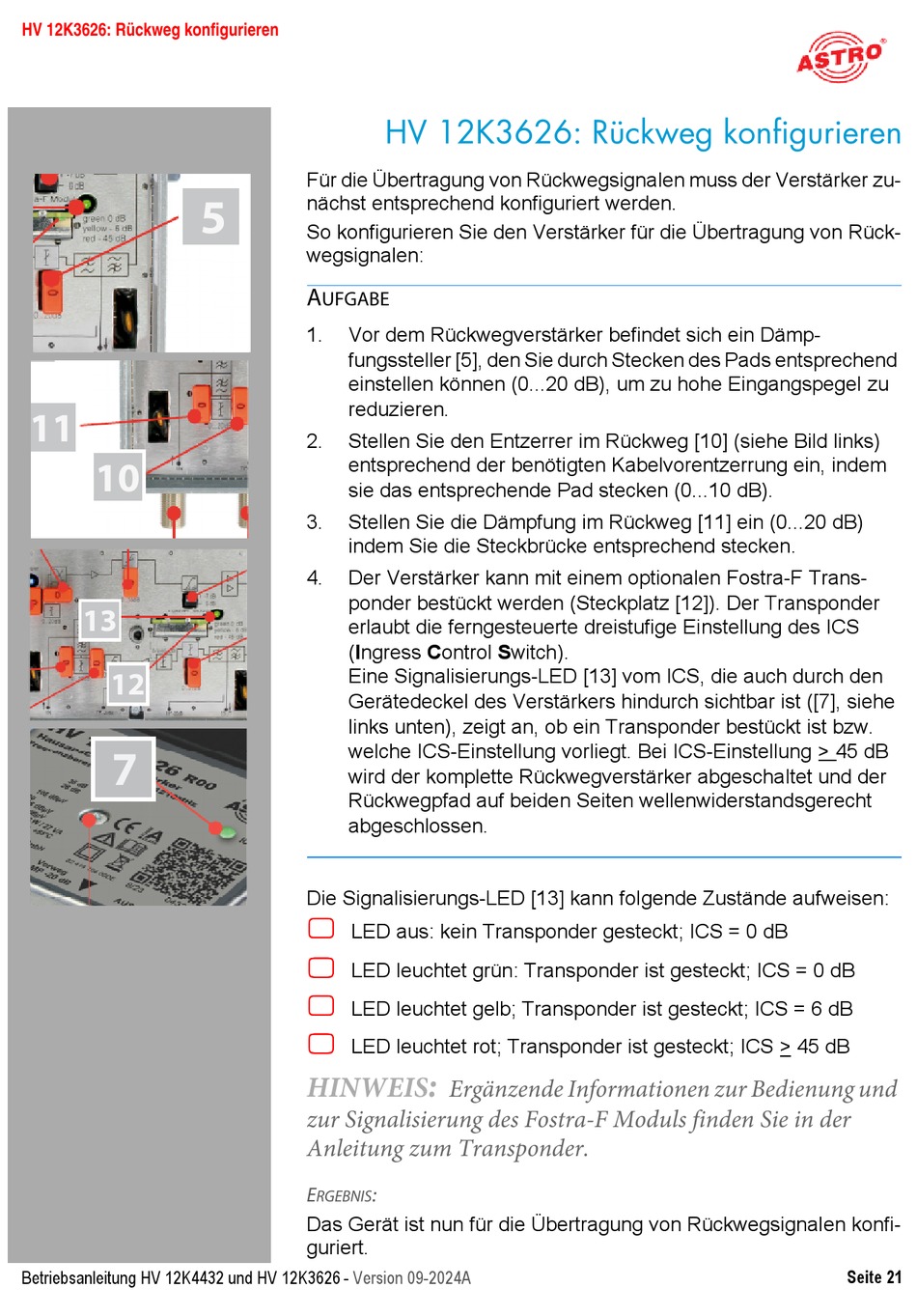

Betriebsanleitung HV 12K4432 und HV 12K3626 -
Für die Übertragung von Rückwegsignalen muss der Verstärker zu-
nächst entsprechend konfiguriert werden.
5
So konfigurieren Sie den Verstärker für die Übertragung von Rück-
wegsignalen:
A
UFGABE
1.
Vor dem Rückwegverstärker befindet sich ein Dämp-
fungssteller [5], den Sie durch Stecken des Pads entsprechend
einstellen können (0...20 dB), um zu hohe Eingangspegel zu
reduzieren.
2.
Stellen Sie den Entzerrer im Rückweg [10] (siehe Bild links)
entsprechend der benötigten Kabelvorentzerrung ein, indem
sie das entsprechende Pad stecken (0...10 dB).
3.
Stellen Sie die Dämpfung im Rückweg [11] ein (0...20 dB)
indem Sie die Steckbrücke entsprechend stecken.
4.
Der Verstärker kann mit einem optionalen Fostra-F Trans-
ponder bestückt werden (Steckplatz [12]). Der Transponder
erlaubt die ferngesteuerte dreistufige Einstellung des ICS
(Ingress Control Switch).
Eine Signalisierungs-LED [13] vom ICS, die auch durch den
Gerätedeckel des Verstärkers hindurch sichtbar ist ([7], siehe
links unten), zeigt an, ob ein Transponder bestückt ist bzw.
welche ICS-Einstellung vorliegt. Bei ICS-Einstellung > 45 dB
wird der komplette Rückwegverstärker abgeschaltet und der
Rückwegpfad auf beiden Seiten wellenwiderstandsgerecht
abgeschlossen.
Die Signalisierungs-LED [13] kann folgende Zustände aufweisen:
LED aus: kein Transponder gesteckt; ICS = 0 dB
LED leuchtet grün: Transponder ist gesteckt; ICS = 0 dB
LED leuchtet gelb; Transponder ist gesteckt; ICS = 6 dB
LED leuchtet rot; Transponder ist gesteckt; ICS > 45 dB
HINWEIS
zur Signalisierung des Fostra-F Moduls finden Sie in der
Anleitung zum Transponder.
E
:
RGEBNIS
Das Gerät ist nun für die Übertragung von Rückwegsignalen konfi-
guriert.
