[2] Ausgang 2 [3] Eingang Bild 2: Verstärker MMV 2, Innenansicht Der Verstärker MMV 2 besitzt eine CE-Kennzeichnung. Hiermit wird die Konformität des Produktes mit den zutreffenden EG-Richt- linien und die Einhaltung der darin festgelegten Anforderungen bei Verwendung des Originalnetzteils bestätigt.

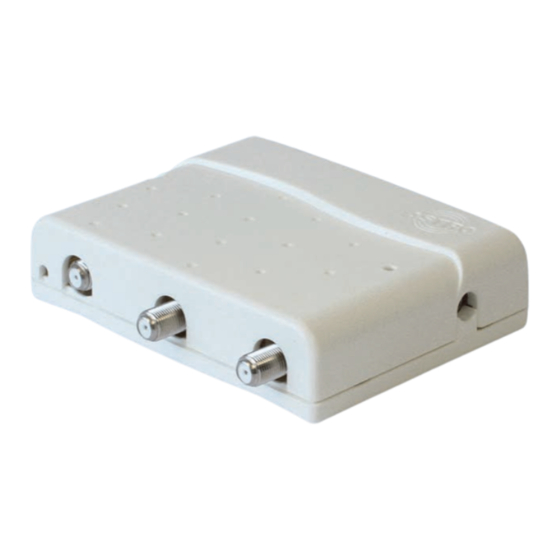

Leistungsbeschreibung Leistungsbeschreibung Der MMV 2 ist ein Multimedia-Verteilverstärker mit zwei Aus- gängen. Er ist ausschließlich zur Signalverteilung in uni- und bidi- rektionalen Verteilanlagen in Ein- und Mehrfamilienhäusern bestimmt. Verwenden Sie das Gerät ordnungsgemäß, indem Sie die nachfol- genden Sicherheits- und Betriebshinweise aufmerksam lesen.
Seite 5
Anschließend trennen Sie das Netzteil vom Netz und senden beide Geräte an den Hersteller zurück. Der MMV 2 und das Original-Steckernetzteil bilden eine Funk- tionseinheit und können nur gemeinsam zur Reparatur einge- schickt werden. Geräte, die ohne Original-Steckernetzteil eingeschickt werden, können nicht bearbeitet werden.
Seite 6
Achten Sie darauf, dass die Koaxialkabel mit einem ausrei- chenden Biegeradius verlegt sind. RGEBNIS Die Anschlüsse des Geräts sind nun verbunden und Sie können mit der Montage beginnen (siehe nächster Abschnitt „Montagevor- schlag“). Seite 6 Betriebsanleitung MMV 2 - Version 2-2014A...
Seite 7
Sie diese auf die entsprechenden F-Buchsen des Geräts einfach auf. ACHTUNG Bei unsachgemäßer oder unvorsichtiger Handhabung von F-Steckern kann die Einhaltung der EMV-Grenzwerte nicht grundsätzlich sichergestellt werden. Bild 3 zeigt ein Anschlussbeispiel für den MMV 2 Verstärker: Kabelmodem HD-Box DATA TV-Gerät Bild 3: Anschlussbeispiel...
(Vgl. Abschnitt „Warten und Instandsetzen“) HINWEIS Das Verwenden eines anderen Netzteils mit einer anderen Ausgangsspannung bzw. Polarität kann zur Zerstörung des Verteilverstärkers sowie zu Funktions- störungen führen und bedingt das Erlöschen der Garantie! Seite 8 Betriebsanleitung MMV 2 - Version 2-2014A...
Soweit alle Anweisungen in dieser Anleitung beachtet wurden und das Gerät bestimmungsgemäß verwendet wird, bedarf es keiner besonderen Wartung. HINWEIS Defekte Netzteile und der MMV 2 können nicht mehr repariert werden! Bei Funktionsstörungen muss das Netzteil vom Netz getrennt und autorisiertes Fachpersomal hinzugezogen werden.
Seite 10
Blockschaltbild Blockschaltbild [1] Ausgang 1 [2] Ausgang 2 [3] Eingang Seite 10 Betriebsanleitung MMV 2 - Version 2-2014A...
Feldstärke 118 dBμV Gehäuse (B x H x T) [mm] 100 x 117 x 33 Gewicht [kg] ca. 0,5 Zulässige Umgebungstemperatur [C°] 0…40 Schutzart nach DIN EN 60 529 bzw. DIN 40 050 IP 30 Seite 11 Betriebsanleitung MMV 2...
Seite 12
Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst werden. Verfasser dieser Anleitung: ASTRO Strobel Kommunikationssysteme GmbH Olefant 1-3, D-51427 Bergisch Gladbach (Bensberg) Tel.: 02204/405-0, Fax: 02204/405-10...
