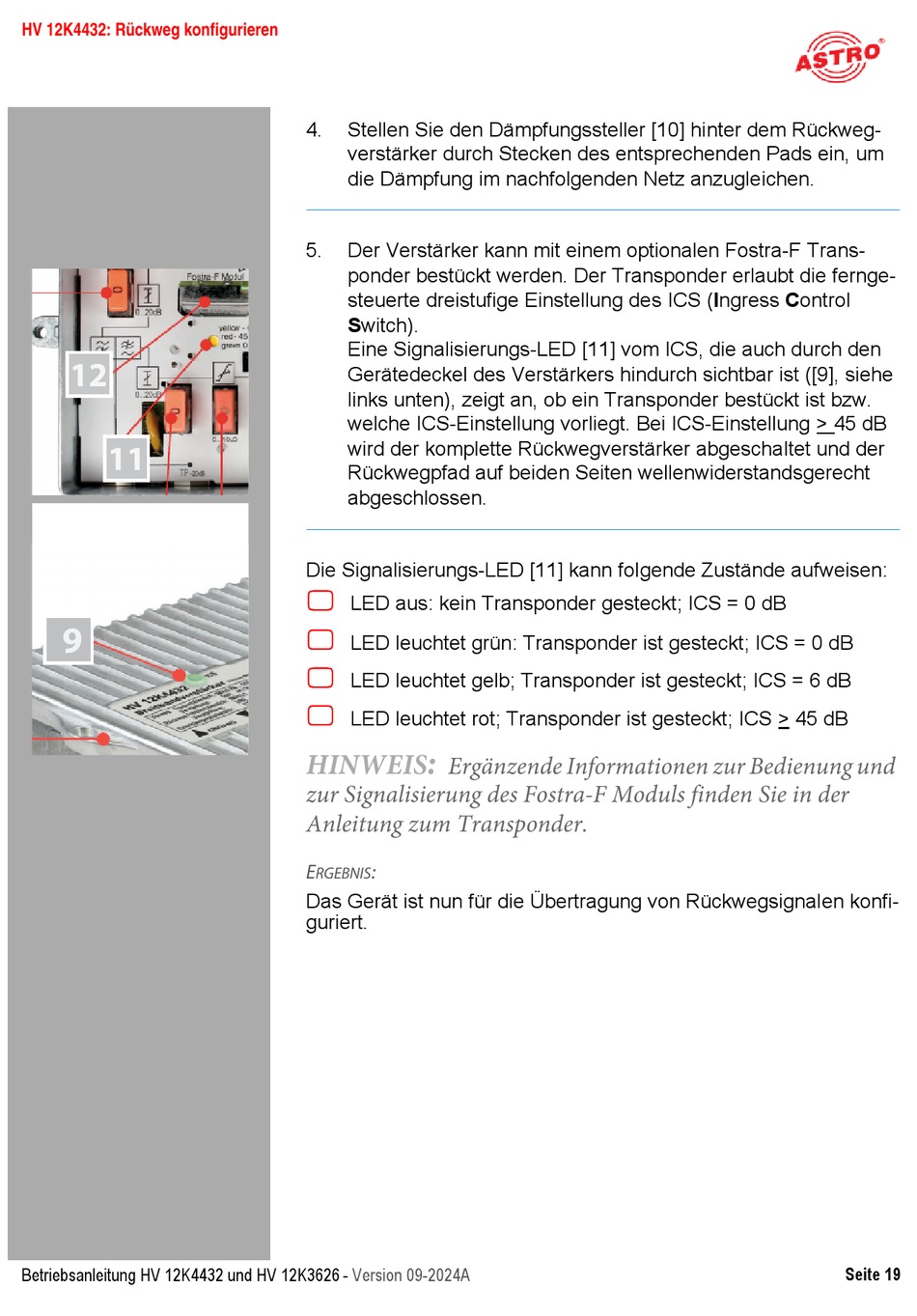

HV 12K4432: Rückweg konfigurieren
12
11
9
Betriebsanleitung HV 12K4432 und HV 12K3626 -
4.
Stellen Sie den Dämpfungssteller [10] hinter dem Rückweg-
verstärker durch Stecken des entsprechenden Pads ein, um
die Dämpfung im nachfolgenden Netz anzugleichen.
5.
Der Verstärker kann mit einem optionalen Fostra-F Trans-
ponder bestückt werden. Der Transponder erlaubt die fernge-
steuerte dreistufige Einstellung des ICS (I
Switch).
Eine Signalisierungs-LED [11] vom ICS, die auch durch den
Gerätedeckel des Verstärkers hindurch sichtbar ist ([9], siehe
links unten), zeigt an, ob ein Transponder bestückt ist bzw.
welche ICS-Einstellung vorliegt. Bei ICS-Einstellung > 45 dB
wird der komplette Rückwegverstärker abgeschaltet und der
Rückwegpfad auf beiden Seiten wellenwiderstandsgerecht
abgeschlossen.
Die Signalisierungs-LED [11] kann folgende Zustände aufweisen:
LED aus: kein Transponder gesteckt; ICS = 0 dB
LED leuchtet grün: Transponder ist gesteckt; ICS = 0 dB
LED leuchtet gelb; Transponder ist gesteckt; ICS = 6 dB
LED leuchtet rot; Transponder ist gesteckt; ICS > 45 dB
:
HINWEIS
Ergänzende Informationen zur Bedienung und
zur Signalisierung des Fostra-F Moduls finden Sie in der
Anleitung zum Transponder.
E
:
RGEBNIS
Das Gerät ist nun für die Übertragung von Rückwegsignalen konfi-
guriert.
Version 09-2024A
ngress ontrol
C
Seite 19
