Inhaltszusammenfassung für ASTRO DOCSIS 3.1

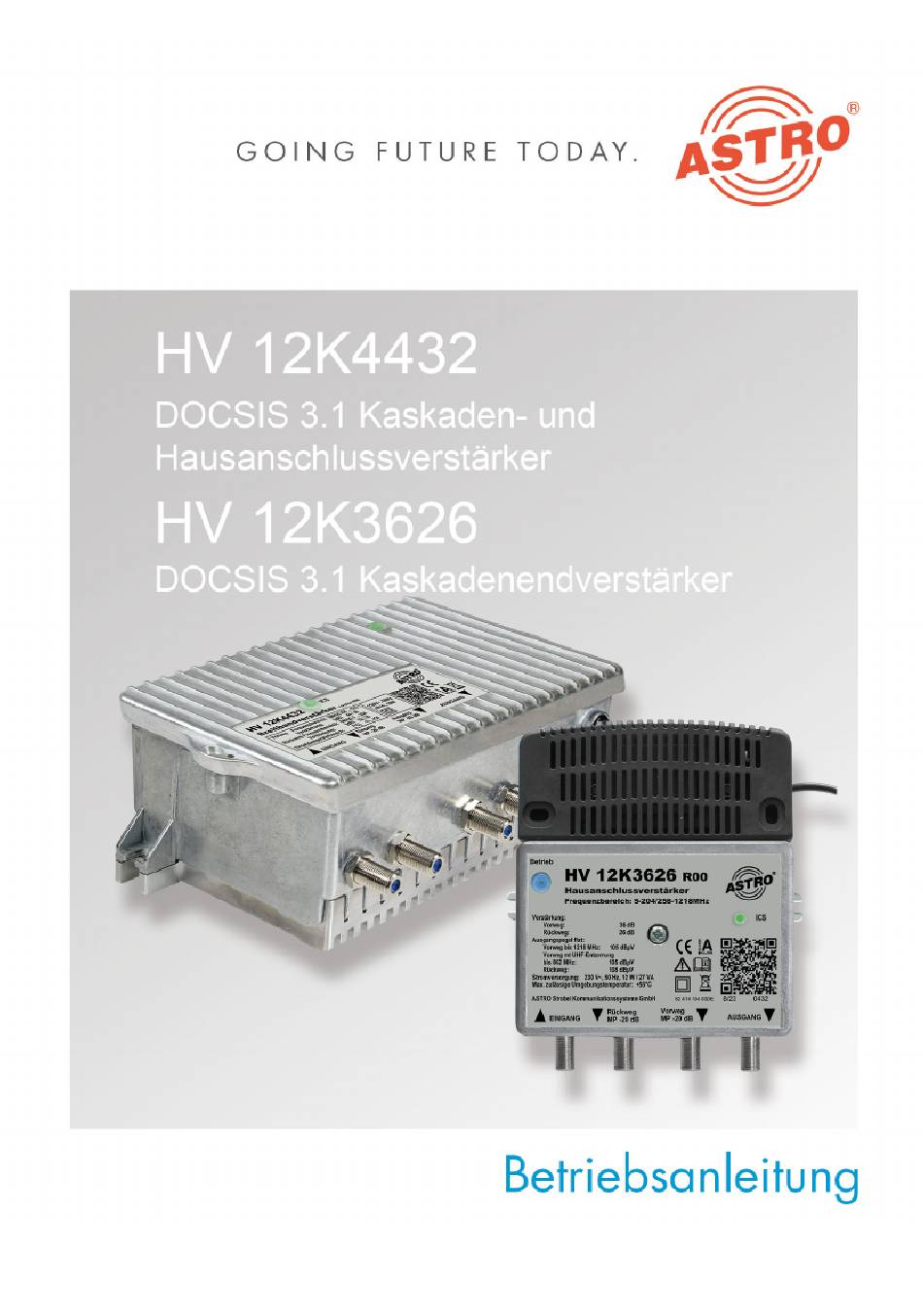

- Seite 1 Version 09-2024A...
- Seite 2 PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. Die Firma ASTRO bestätigt, das die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Gerätes und der Betriebsanleitung ohne...
- Seite 3 Inhaltsübersicht Inhaltsübersicht Verwendete Symbole und Konventionen......Seite 04 Bestimmungsgemäßer Gebrauch........Seite 05 Zielgruppen dieser Anleitung..........Seite 05 Gerätebeschreibung............Seite 06 Wichtige Sicherheitshinweise..........Seite 10 Garantiebedingungen............Seite 14 Leistungsbeschreibung............Seite 14 Entsorgen................Seite 14 Montieren................Seite 15 Anschließen und Inbetriebnehmen........Seite 16 HV 12K4432: Vorweg konfigurieren........Seite 17 HV 12K4432: Rückweg konfigurieren........Seite 18 HV 12K3626: Vorweg konfigurieren........Seite 20 HV 12K3626: Rückweg konfigurieren........Seite 21 Messen................Seite 22...
- Seite 4 Verwendete Symbole und Konventionen Verwendete Symbole und Konventionen In dieser Anleitung verwendete Symbole Piktogramme sind Bildsymbole mit festgelegter Bedeutung. Die folgenden Piktogramme werden Ihnen in dieser Installations- und Betriebsanleitung begegnen: Warnt vor Situationen, in denen Lebensgefahr durch elektrische Spannung und bei nicht beachten der Hinweise in dieser Anleitung besteht.
- Seite 5 Gewährleistung durch den Hersteller. Zielgruppen dieser Anleitung Installation, Konfiguration und Inbetriebnahme Zielgruppe für die Installation und Inbetriebnahme von ASTRO- Verstärkern sind qualifizierte Fachkräfte, die aufgrund ihrer Ausbil- dung in der Lage sind, die auszuführenden Arbeiten gemäß EN 60728-11 und EN 62368-1 auszuführen. Nicht qualifizierten Personen ist es nicht erlaubt, das Gerät zu installieren und in...
- Seite 6 Gerätebeschreibung Gerätebeschreibung Im Lieferumfang befinden sich folgende Teile: Breitbandverstärker HV 12K4432 bzw. HV 12K3626 Steckbrücken zur Gerätekonfiguration vormontiert Beipackzettel HV 12K4432: [1] Betriebszustandsleuchte [2] Netzanschluss [3] Erdungsklemme [4] Ausgang [5] Messpunkt Ausgang...
- Seite 7 Gerätebeschreibung [1] Dämpfungssteller Vorweg (Pad) [2] Kabelsimulator (Pad) [3] Interstage Entzerrer (Pad) [4] Verstärkungsumschaltung Vorweg (Schalter) [5] Interstage Slope (Steckbrücke) [6] Betriebszustandsleuchte [7] Dämpfungssteller am Rückwegeingang (Pad) [8] Verstärkungsumschaltung Rückweg (Steckbrücke) [9] Schräglagenentzerrer Rückweg (Pad) [10] Dämpfungssteller am Rück- wegausgang (Pad) [11] LED Signalisierung der ICS Einstellung des Transponders [12] Fostra-F Steckmodul...
- Seite 8 Gerätebeschreibung HV 12K3626: [1] Netzanschluss [2] Deckelschraube [3] Betriebsanzeige [4] Bohrlöcher [5] Befestigungslasche für Loch- oder Holzplattenmontage [6] Durchführung für Erdungs- kabel [7] Betriebszustandsleuchte FOSTRA Modul Bild 1: Verstärker HV 12K3626 Seite 8 Betriebsanleitung HV 12K4432 und HV 12K3626 - Version 09-2024A...
- Seite 9 Gerätebeschreibung [1] Dämpfungssteller Vorweg (Pad) [2] Kabelsimulator Vorweg (Pad) [3] Interstage Entzerrer Vorweg (Pad) [4] Interstage Slope Vorweg (Steckbrücke) [5] Dämpfungssteller Rückweg Ausgang (Pad) [6] Ausgang [7] Messpunkt Ausgang Vorweg [8] Messpunkt Rückweg Ausgang [9] Eingang [10] Entzerrer im Ausgang (Pad) [11] Dämpfungssteller Rückweg Eingang (Pad) [12] Betriebszustandsleuchte...
- Seite 10 Umgebungsbedingungen und Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Auf der ASTRO Internetseite steht Ihnen eine PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung.
- Seite 11 Wichtige Sicherheitshinweise Um Beschädigungen durch Überhitzung zu vermeiden, darf das Gerät nur an senkrechten Flächen montiert werden. Dabei muss der Anschluss für das Netzteil nach rechts zeigen. Der Montageuntergrund sollte eben und schwer entflammbar sein. Betriebsposition: Gerät senkrecht, mit Netzteilausgang rechts.
- Seite 12 Wichtige Sicherheitshinweise Befolgen Sie auch alle anwendbaren nationalen Sicherheits- vorschriften und Normen. Durch übermäßige mechanische Belastung (z. B. Fall, Stoß, Vibration) können Isolierungen beschädigt werden, die dem Schutz vor der Netzspannung dienen. ...
- Seite 13 Wichtige Sicherheitshinweise Die Geflechtschnur oder die Kontaktfedern dürfen nicht beschädigt oder entfernt werden. Wartung Die Betriebsanzeige zeigt lediglich das Vorhandensein einer vom Netz getrennten Gleichspannung an, die die Kompo- nenten des Geräts versorgt. Nicht leuchtende Betriebsan- zeigen (des Netzteils oder des Geräts) bedeuten jedoch keinesfalls, das das Gerät vollständig vom Netz getrennt ist.
- Seite 14 ASTRO Bit GmbH Garantiebedingungen Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der . Diese finden Sie im aktuellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“. Leistungsbeschreibung ACHTUNG Hinweise bzgl. der erforderlichen Schutzvor- kehrungen gegen elektrostatische Entladungen im Gerät gemäß DIN EN 61340-5-1 müssen beachtet werden! Die Verstärker HV 12K4432 und HV 12K3626 sind für zukünftige...
- Seite 15 Montieren Montieren ORBEREITUNG Bevor Sie das Gerät befestigen können, müssen Sie zunächst zwei Bohrlöcher in einer senkrecht stehenden Montagefläche anbringen und passende Dübel darin einsetzen. Der erforderliche Bohrungsabstand beträgt horizontal 196,5 mm und vertikal 69 mm (siehe Abb. Abschnitt „Bohrabstände“, S. 23). Zum Befestigen des Geräts gehen Sie dann wie folgt vor: UFGABE Legen Sie das Gerät so an der Montagefläche an, dass die...
- Seite 16 Anschließen und in Betrieb nehmen Anschließen und in Betrieb nehmen ORBEREITUNG HINWEIS Insbesondere bei der Inbetriebnahme von Verstärkern in Kaskaden ist zu beachten: Um eine Beschädigung der Verstärker durch Übersteuerung zu vermeiden, muss die durch die Pad-Vorkonfiguration eingestellte Verstärkung so bemessen sein, dass die zulässigen maximalen Ausgangspegel nicht überschritten werden! Für den Anschluss des Verstärkers an Koaxialkabel müssen Sie diese zunächst mit F-Steckern (F-Connectoren 75 Ohm) versehen.
- Seite 17 HV 12K4432: Vorweg konfigurieren HV 12K4432: Vorweg konfigurieren Im Auslieferungszustand ist der Verstärker folgendermaßen konfi- guriert (siehe Bild 2, Seite 3): die Verstärkung ist im Vorweg auf 36 dB geschaltet die Steckbrücke [6] zum Aktivieren des Interstage Slope im Vorweg ist auf 0 dB gesteckt ACHTUNG...
- Seite 18 HV 12K4432: Rückweg konfigurieren Wählen Sie die Verstärkung (44 oder 36 dB) im Vorweg, indem Sie den Schalter [4] in die entsprechende Stellung bringen. Beachten Sie dabei die Beschriftung neben dem Schalter. Sie können außerdem zwischen den Verstärkerstufen (Inters- tage) eine Vorentzerrung (0 oder 7 dB Slope) der abgehenden Kabellänge einstellen, indem Sie die Steckbrücke [5] (siehe Bild links) entsprechend stecken.
- Seite 19 HV 12K4432: Rückweg konfigurieren Stellen Sie den Dämpfungssteller [10] hinter dem Rückweg- verstärker durch Stecken des entsprechenden Pads ein, um die Dämpfung im nachfolgenden Netz anzugleichen. Der Verstärker kann mit einem optionalen Fostra-F Trans- ponder bestückt werden. Der Transponder erlaubt die fernge- steuerte dreistufige Einstellung des ICS (I ngress ontrol Switch).
- Seite 20 HV 12K3626: Vorweg konfigurieren HV 12K3626: Vorweg konfigurieren ACHTUNG Der maximale Betriebspegel darf nicht über- schritten werden! (maximaler Eingangspegel = Ausgangspegel minus eingestellte Verstärkung bei 1218 MHz) HINWEIS Die im Abschnitt „Technische Daten“ angege- benen Verstärkungswerte gelten für den Fall, dass mindestens zwei Einstellelemente (z.
- Seite 21 HV 12K3626: Rückweg konfigurieren HV 12K3626: Rückweg konfigurieren Für die Übertragung von Rückwegsignalen muss der Verstärker zu- nächst entsprechend konfiguriert werden. So konfigurieren Sie den Verstärker für die Übertragung von Rück- wegsignalen: UFGABE Vor dem Rückwegverstärker befindet sich ein Dämp- fungssteller [5], den Sie durch Stecken des Pads entsprechend einstellen können (0...20 dB), um zu hohe Eingangspegel zu reduzieren.
- Seite 22 Messen Messen ACHTUNG Bevor Sie das Gerät öffnen: Beachten Sie unbe- dingt die Vorgaben in den Abschnitten „Wichtige Sicherheitshin- weise“ und „Wartung und Instandsetzung“. Bei Missachtung dieser Sicherheitshinweise drohen Personenschäden durch elek- trische und thermische Gefährdungen! HV 12K3626: Beim Verstärker HV 12K3626 ist am Ausgang eine richtgekoppelte Messbuchse [7] mit 20 dB Auskoppeldämpfung vorhanden.
- Seite 23 Prüfen Sie, ob der Ausgangspegel am Gerät innerhalb der zulässigen Grenzen für den Betriebspegel liegt. Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den ASTRO-Kundendienst. Warten und Instandsetzen ACHTUNG Bei Wartungs- und Instandsetzungsar- beiten müssen unbedingt die nachfolgenden Sicherheitshin- weise beachtet werden.
- Seite 24 Blockschaltbilder Blockschaltbilder HV 12K4432: Seite 24 Betriebsanleitung HV 12K4432 HV 12K3626 - Version 09-2024A...
- Seite 25 Blockschaltbilder HV 12K3626: Betriebsanleitung HV 12K4432 H 12K3626 - Version 09-2024A Seite 25...
- Seite 26 Technische Daten Technische Daten HV 12K4432 Bestellnummer 217 106 EAN-Code 4026187270803 Vorweg Frequenzbereich [MHz] 258 - 1218 Verstärkung [dB] 44 / 36 ± 1, steckbar Amplitudenwelligkeit [dB] ± 0,8 Rauschmaß [dB] ≤ 6* Rückflussdämpfung [dB] ≥ 18 u. ab 258 MHz -1,5 dB/Oktave Dämpfungssteller Eingang [dB] 0-20, Pad...
- Seite 27 Technische Daten entspricht EN 50083 -2 Schutzart IP50 Zulässige Umgebungstemperatur [°C] -15…+50 Gehäuse (B x H x T) [mm] 212,5 x 127 x 74 Gewicht [kg] *) zwischen 258-290 MHz +0,8 dB **)gemessen ab 10 MHz Betriebsanleitung HV 12K4432 H 12K3626 - Version 09-2024A Seite 27...
- Seite 28 Technische Daten HV 12K3626 Bestellnummer 217107 EAN-Code 4026187270810 Vorweg Frequenzbereich [MHz] 258 - 1218 Verstärkung [dB] 36 ± 1 Dämpfung im Eingang [dB] 0 - 20 (Pad) Kabelsimulator im Eingang [dB] 0 - 8 (Pad) Interstage Slope [dB] 0 oder 7 steckbar Interstage Entzerrung [dB] 0 - 15 (Pad)
- Seite 29 Technische Daten Entzerrerwerte in Bezug auf die eingesteckten Pads im Vorweg Wert 10,8 11,5 12,2 12,8 13,5 14,1 14,6 Betriebsanleitung HV 12K4432 H 12K3626 - Version 09-2024A Seite 29...
- Seite 30 Technische Daten Seite 30 Betriebsanleitung HV 12K4432 HV 12K3626 - Version 09-2024A...
- Seite 31 Technische Daten Betriebsanleitung HV 12K4432 H 12K3626 - Version 09-2024A Seite 31...
- Seite 32 © 2024 ASTRO Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst wer- den. Verfasser dieser Anleitung:...
