Inhaltszusammenfassung für ASTRO HV 331
- Seite 1 Version 01-2021A...
- Seite 2 Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Gerätes und der Betriebsanleitung ohne vorherige Ankündigung durchzuführen. Seite 2 Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A...
- Seite 3 Entsorgen................Seite 13 Montieren................Seite 13 Anschließen.................Seite 14 Konfigurieren und in Betrieb nehmen........Seite 14 Messen................Seite 16 Fehler suchen..............Seite 17 Warten und Instandsetzen...........Seite 17 Blockschaltbilder..............Seite 18 Technische Daten..............Seite 20 Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A Seite 3...
- Seite 4 Kunststofffolien und -beutel) hin. Verbrauchte Batterien sind über zugelassene Recyclingstellen zu entsorgen. Hierzu müssen die Batterien komplett entladen abgegeben werden. Weist auf Bestandteile hin, die nicht im Hausmüll entsorgt werden dürfen. Seite 4 Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A...
- Seite 5 Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Die Geräte HV 331, HV 431, HV 432 und HV 433, bzw. HV 331 UM, HV 431 UM, HV 432 UM und HV 433 UM sind universelle Breit- bandverstärker für bidirektionale Hausverteil- und Breit- band-Kommunikationsanlagen. Sie sind ist ausschließlich zur Signalverstärkung in uni- und bidirektionalen Verteilanlagen in Ein-...

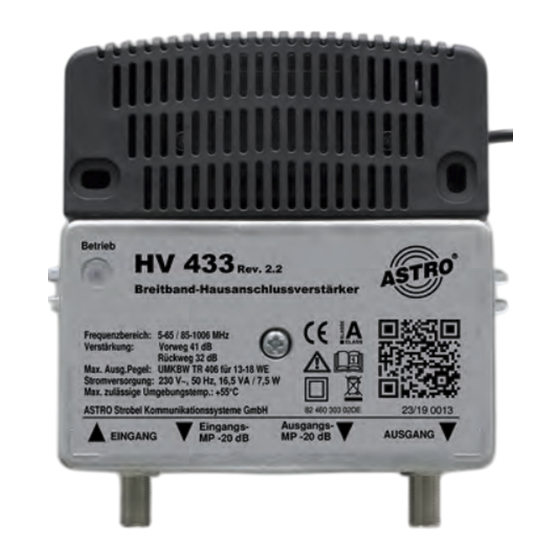

- Seite 6 [4] Bohrlöcher [5] Befestigungslasche für Loch- oder Holzplattenmontage [6] Durchführung für Erdungs- kabel Bild 1: Verstärker HV 432 (HV 431, HV 433 und HV 331 ähnlich) Seite 6 Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A...
- Seite 7 Loch- oder Holzplattenmontage HV 331 ähnlich) Die Verstärker HV 331, HV 431, HV 432, HV 433, HV 331 UM, HV 431 UM, HV 432 UM und HV 433 UM besitzen eine CE-Kennzeich- nung. Hiermit wird die Konformität der Produkte mit den zutref- fenden EG-Richtlinien und die Einhaltung der darin festgelegten Anforderungen bestätigt.
- Seite 8 Planen Sie den Montageort so, dass Kinder nicht am Gerät und dessen Anschlüssen spielen können. Die elektrischen Anschlussbedingungen müssen mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Seite 8 Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A...
- Seite 9 Der Netzteilstecker dient im Service- als auch im Gefahrenfall als Trennvorrichtung von der Netzspannung und muss deshalb jederzeit erreichbar und benutzbar sein. Nach Anschluss an die Netzspannung ist das Gerät in Betrieb. Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A Seite 9...
- Seite 10 Deckel oder Gehäuse dürfen nicht verwendet werden. Das Gerät muss im Betrieb stets mit den dafür vorgesehenen Komponenten verschlossen sein. Der Betrieb mit geöffnetem Deckel ist nicht zulässig. Seite 10 Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A...
- Seite 11 Gehäuses und/oder von Kabeln führen, so dass die Gefahr von Feuer oder Stromschlag besteht. Sie können auch zu Fehlfunktionen des Gerätes führen. Schließen Sie mitgelieferte Netzadapter nicht an andere Produkte an! Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A Seite 11...
- Seite 12 Strobel GmbH. Diese finden Sie im aktuellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“. Leistungsbeschreibung Die Geräte HV 331, HV 431, 432 und HV 433 und die entspre- chenden UM Versionen sind universelle Haus-Breitbandverstärker für bidirektionale Hausverteil- und Breitband- Kommunikationsan- lagen.
- Seite 13 Schrauben Sie nun das Gerät mit Holz- bzw. Blechschrauben fest (Bohrlöcher [5] im Gerät, siehe links). RGEBNIS Das Gerät ist nun befestigt und kann angeschlossen werden. Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A Seite 13...
- Seite 14 UFGABE Entfernen Sie den Gehäusedeckel, indem Sie die Deckel- schraube lösen. Die Verstärker HV 331, HV 431, HV 432 und HV 433 haben im Eingang einen Dämpfungssteller (0...15 dB) [1] und einen Schräglagenentzerrer (0...15 dB) [2] (siehe links). Stellen Sie hiermit die gewünschte Dämpfung und Entzerrung ein, indem...
- Seite 15 Das Gerät ist nun für die Übertragung von Rückwegsignalen konfi- guriert. ACHTUNG Der maximale Betriebspegel darf nicht über- schritten werden! (maximaler Eingangspegel = Ausgangspegel minus eingestellte Verstärkung bei 862 MHz) Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A Seite 15...
- Seite 16 Messen Messen Bei den Verstärkern HV 331, HV 431 und HV 432 ist am Ausgang eine richtgekoppelte Messbuchse [7] mit 20 dB Auskoppeldämp- fung vorhanden. Mit dieser können Sie: zum Einpegeln des Rückwegs das Rückwegsignal einspeisen und den Ausgangspegel für den Vorwärtsbereich bestimmen.
- Seite 17 Benutzer bzw. Installateur entstehen. Bei Funktionsstö- rungen muss das Gerät daher vom Netz getrennt und autori- siertes Fachpersonal hinzugezogen werden. Gegebenenfalls ist das Gerät an den Hersteller einzusenden. Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A Seite 17...
- Seite 18 Blockschaltbilder Blockschaltbilder Blockschaltbild HV 331, HV 331 UM und HV 431, HV 431 UM Seite 18 Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A...
- Seite 19 Blockschaltbilder Blockschaltbild HV 432, HV 432 UM und HV 433, HV 433 UM Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A Seite 19...
- Seite 20 ≥ 14 u. ab 40 MHz - 1,5 / Oktave (mindestens 10) Anschlüsse F-Buchsen, 75 Ω [Ω] entspricht EN 50083 -2 Versorgungsspannung [V~/Hz] 230 / 50 Seite 20 Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A...
- Seite 21 < 3000 m über N.N. Schutzart DIN EN 60 529-IP 20 *) bei 85 - 108 MHz entsprechend mit Bandbreitenumrechnung; **) gemessen ab ca. 10 MHz Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A Seite 21...
- Seite 22 Technische Daten Seite 22 Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A...
- Seite 23 Technische Daten Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen - Version 01-2021A Seite 23...
- Seite 24 © 2021 ASTRO Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst wer- den. Verfasser dieser Anleitung:...
