Inhaltszusammenfassung für ASTRO HVO 332 P
- Seite 1 Version 09-2012A...
-
Seite 2: Gerätebeschreibung

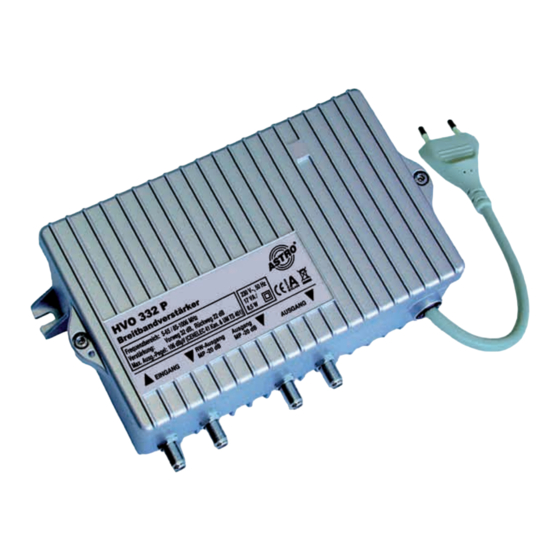

Steckbrücken zur Gerätekonfiguration vormontiert Befestigungsschrauben mit Dübel Betriebsanleitung [1] Netzanschluss [2] Ausgang [3] Messpunkt Ausgang [4] Messpunkt Rückweg-Ausgang [5] Eingang [6] Verschr. Gehäuseabdeckung Bild 1: Verstärker HVO 332 P Seite 2 Betriebsanleitung HVO 332 P - Version 09-2012A... -
Seite 3: Garantiebedingungen
(Schalter „ein“ / „aus“) [13] Messpunkt Eingang (bidirektional) Bild 2: Verstärker HVO 332 P, Innenansicht Der Verstärker HVO 332 P besitzt eine CE-Kennzeichnung. Hiermit wird die Konformität des Produktes mit den zutreffenden EG-Richt- linien und die Einhaltung der darin festgelegten Anforderungen bestätigt. -
Seite 4: Leistungsbeschreibung
Leistungsbeschreibung Leistungsbeschreibung Das Gerät HVO 332 P ist ein universeller Breitbandverstärker für bidirektionale Hausverteil- und Breitband- Kommunikationsan- lagen. Er ist ausschließlich zur Signalverstärkung in uni- und bidi- rektionalen Verteilanlagen in Ein- und Mehrfamilienhäusern bestimmt. Verwenden Sie das Gerät ordnungsgemäß, indem Sie die nachfol- genden Sicherheits- und Betriebshinweise aufmerksam lesen. - Seite 5 Elektronik-Altgeräte – fachgerecht entsorgt werden. Bitte geben Sie das Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsor- gung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. Wichtig! Lesen Sie diese Betriebsanleitung vor dem Gebrauch des Geräts...
- Seite 6 Ziehen Sie vor dem Öffnen der Netzteil- kammer unbedingt den Netzstecker! Auch nach Ziehen des Netzsteckers liegen im Gerät noch Spannungen an. Das Gerät darf nur mit montierter Netzteilabdeckung an Spannung angeschlossen und betrieben werden. Seite 6 Betriebsanleitung HVO 332 P - Version 09-2012A...
-
Seite 7: Anschließen Und In Betrieb Nehmen
Montieren Montieren ORBEREITUNG Bevor Sie das Gerät befestigen können, müssen Sie zunächst zwei Bohrlöcher in einer senkrecht stehenden Montagefläche anbringen und die mitgelieferten Dübel darin einsetzen. Der erforderliche Bohrungsabstand beträgt horizontal 196,5 mm und vertikal 69 mm (siehe Abb. Abschnitt „Bohrabstände“, S. 15). Zum Befestigen des Geräts gehen Sie dann wie folgt vor: UFGABE Legen Sie das Gerät so an der Montagefläche an, dass die... -
Seite 8: Vorweg Konfigurieren
UFGABE Entfernen Sie den Gehäusedeckel, indem Sie die beiden Deckelschrauben lösen. Der Verstärker HVO 332 P hat im Vorweg einen Dämpfungs- steller mit Pad [1], sowie einen Schräglagenentzerrer [2] und einen Kabeldämpfungssimulator [3] mit Pad (siehe links). Wichtig: Um Entzerrungswerte zwischen 14 und 18 dB beim Schräglagenentzerrer bzw. -
Seite 9: Rückweg Konfigurieren
Rückweg konfigurieren ACHTUNG In Kabelnetzen ohne Rückwegnutzung muss der Rückweg deaktiviert bleiben! Rückweg konfigurieren ORBEREITUNG Für die Übertragung von Rückwegsignalen muss der Verstärker zu- nächst entsprechend konfiguriert werden. So konfigurieren Sie den Verstärker für die Übertragung von Rück- wegsignalen: UFGABE Um den Rückweg zu aktivieren, müssen Sie zunächst den Schalter für die Rückwegaktivierung [11] in Stellung „On“... - Seite 10 Ausgangspegel für den Vorwärtsbereich bestimmen. Im Rückweg ist eine weitere richtgekoppelte Messbuchse [6] (siehe Bild links, unten) vorhanden. Mit dieser können Sie das Rückwegsi- gnal vor den Einstellelementen messen. Seite 10 Betriebsanleitung HVO 332 P - Version 09-2012A...
-
Seite 11: Fehler Suchen
Prüfen Sie, ob der Ausgangspegel am Gerät innerhalb der zulässigen Grenzen für den Betriebspegel liegt. Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den ASTRO-Kundendienst. Warten und Instandsetzen Soweit alle Anweisungen in dieser Anleitung beachtet wurden und das Gerät bestimmungsgemäß verwendet wird, bedarf es keiner besonderen Wartung. - Seite 12 Blockschaltbild Blockschaltbild [1] Ausgang [2] Testpunkt -20 dB [3] Testpunkt -20 dB [4] Testpunkt -20 dB [5] Eingang Seite 12 Betriebsanleitung HVO 332 P - Version 09-2012A...
-
Seite 13: Technische Daten
Ausgangsentzerrer [dB] 0-18, Pad Messpunkte [dB] RK, 20 ± 1 vor den Einstellelementen; 20 ± 1 nach den Einstellelementen Allgemeine Daten Anschlüsse F-Buchsen Leistungsaufname [VA] / [W] ca. 17,5 / 9 Betriebsanleitung HVO 332 P - Version 09-2012A Seite 13... - Seite 14 Technische Daten Allgemeine Daten entspricht EN 60728 -2 Zulässige Umgebungstemperatur [°C] -15…+55 Gehäuse (B x H x T) [mm] 210 x 120 x 66 Gewicht [kg] Schutzart IP 54 nach EN 60529 Seite 14 Betriebsanleitung HVO 332 P - Version 09-2012A...
- Seite 15 Bohrabstände Bohrabstände Betriebsanleitung HVO 332 P - Version 09-2012A Seite 15...
- Seite 16 Genehmigung der Firma Fuba weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst wer- den. Verfasser dieser Anleitung: ASTRO Strobel Kommunikationssysteme GmbH Olefant 1-3, D-51427 Bergisch Gladbach (Bensberg) Tel.: 02204/405-0, Fax: 02204/405-10 eMail: kontakt@astro-kom.de Internet: www.astro-kom.de...
