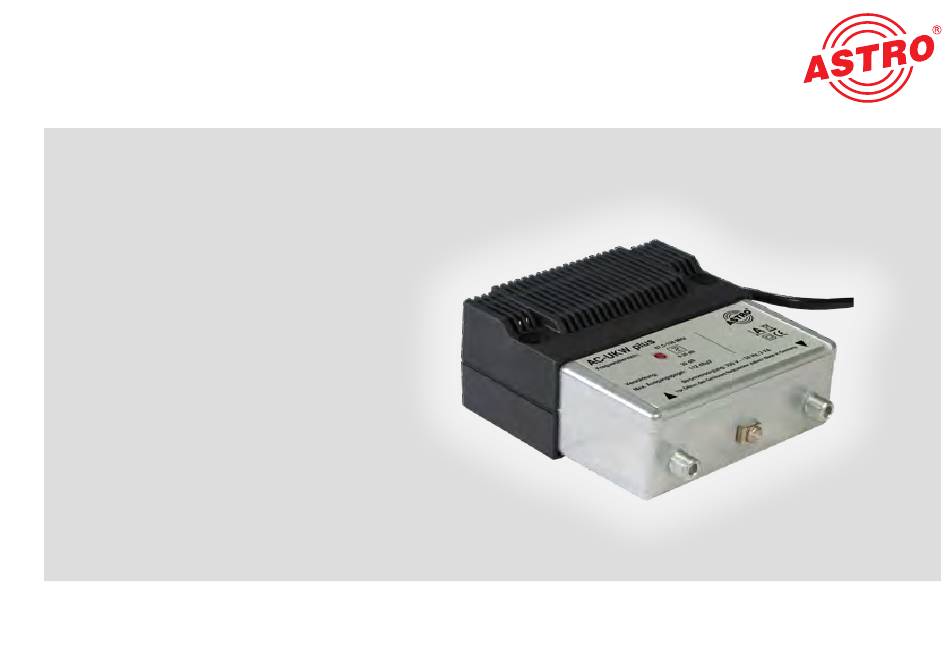

- Seite 1 UKW Verstärker AC-UKW plus Betriebsanleitung Version 03-2018A...
- Seite 2 Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Auf der ASTRO Internetseite steht Ihnen eine PDF-Versi- on dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung.
-
Seite 3: Inhaltsverzeichnis
Zielgruppen dieser Anleitung............Seite 05 Gerätebeschreibung...............Seite 06 Garantiebedingungen..............Seite 07 Leistungsbeschreibung..............Seite 07 Entsorgen..................Seite 08 Wichtige Sicherheitshinweise............Seite 08 Montieren..................Seite 16 Anschließen und in Betrieb nehmen..........Seite 17 Fehler suchen.................Seite 19 Warten und Instandsetzen.............Seite 20 Technische Daten................Seite 21 Bohrschablone................Seite 25 Seite 3 Betriebsanleitung AC-UKW plus - Version 01-2021A... -
Seite 4: Verwendete Symbole Und Konventionen
-beutel) hin. Verbrauchte Batterien sind über zugelassene Recyc- lingstellen zu entsorgen. Hierzu müssen die Batterien komplett entladen abgegeben werden. Weist auf Bestandteile hin, die nicht im Hausmüll entsorgt werden dür- fen. Seite 4 Betriebsanleitung AC-UKW plus - Version 01-2021A... -
Seite 5: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Die Verstärker AC-UKW plus ist ein UKW Verstärker für den Einsatz in kleinen bis mittelgroßen Gemeinschaftsantennenanlagen. Er ist ausschließlich zur Signalverstärkung in Ein- und Mehrfamilienhäusern bestimmt. Eine Modifikation der Geräte oder der Gebrauch zu einem anderen- Zweck ist nicht zulässig und führt unmittelbar zum Verlust jeder Gewähr-... -
Seite 6: Gerätebeschreibung

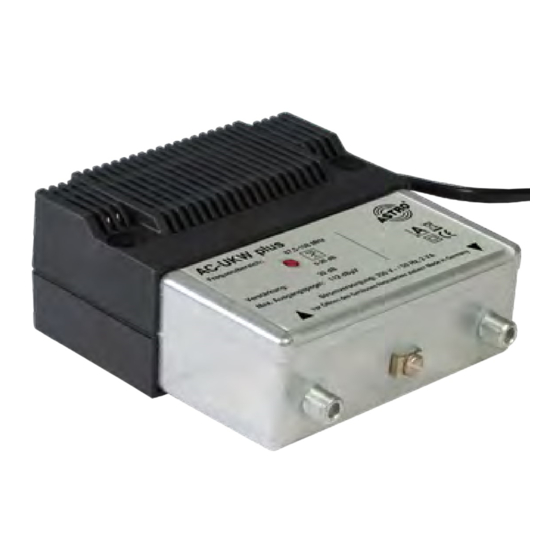

Gerätebeschreibung Gerätebeschreibung Im Lieferumfang befinden sich folgende Teile: • Mehrbereichsverstärker AC UKW plus • Befestigungsschrauben und Dübel • Betriebsanleitung [1] Ausgang [2] Erdungsklemme [3] Eingang [4] Dämpfungssteller Bild 1: AC UKW plus Seite 6 Betriebsanleitung AC UKW plus - Version 01-2021A... -
Seite 7: Garantiebedingungen
Konformität des Produktes mit den zutreffenden EG-Richtlinien und die Einhaltung der darin festgelegten Anforderungen bestätigt. Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der ASTRO Strobel Kommunkationssysteme GmbH. Diese finden Sie im aktuellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“. -
Seite 8: Entsorgen
Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises / Landes / Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsorgung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. Wichtige Sicherheitshinweise! Um drohende Gefahren so weit wie möglich zu vermeiden, müssen Sie... - Seite 9 Umgebungsbedingungen und Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiber- wechsels auf. Auf der ASTRO Internetseite steht Ihnen eine PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung.
- Seite 10 Wichtige Sicherheitshinweise! • Planen Sie den Montageort so, dass Kinder nicht am Gerät und dessen Anschlüssen spielen können. • Die elektrischen Anschlussbedingungen müssen mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. • Um Beschädigungen durch Überhitzung zu vermeiden, darf das Gerät nur an senkrechten Flächen montiert werden.
- Seite 11 Wichtige Sicherheitshinweise! • Bei Schrankmontage muss eine ausreichende Luftkonvektion mög- lich sein, die sicherstellt, das die maximal zulässige Umgebungs- temperatur eingehalten wird. • Auf dem Gerät dürfen keine Gegenstände abgestellt werden. • Das Teilnehmernetz muss gemäß EN 60728-11 geerdet sein und bleiben, auch wenn das Gerät ausgebaut wird.
- Seite 12 Wichtige Sicherheitshinweise! • Befolgen Sie auch alle anwendbaren nationalen Sicherheitsvor- schriften und Normen. • Der Netzstecker dient im Service- als auch im Gefahrenfall als Trennvorrichtung von der Netzspannung und muss deshalb jeder- zeit erreichbar und benutzbar sein. Nach Anschluss an die Netz- spannung ist das Gerät in Betrieb.
- Seite 13 Wichtige Sicherheitshinweise! • Trennen Sie Geräte mit beschädigtem Netzkabel vom Netz (Netz- teilstecker ziehen). • Schließen Sie das Gerät an eine Steckdose mit einer Spannung an, die innerhalb des im Abschnitt „Technische Daten“ genannten Bereichs liegt. Eine Nichtbeachtung dieser Warnung kann zu Verlet- zungen oder zu Geräte- bzw.
- Seite 14 Wichtige Sicherheitshinweise! Wartung • Die Betriebsanzeige zeigt lediglich das Vorhandensein einer vom Netz getrennten Gleichspannung an, die die Komponenten des Geräts versorgt. Nicht leuchtende Betriebsanzeigen (des Netzteils oder des Geräts) bedeuten jedoch keinesfalls, das das Gerät voll- ständig vom Netz getrennt ist. Im Gerät können dennoch berüh- rungsgefährliche Spannungen anliegen.
- Seite 15 Wichtige Sicherheitshinweise! Allgemeine Hinweise • Bewahren oder benutzen Sie das Gerät an einem sicheren Ort, außerhalb der Reichweite von Kleinkindern. Es kann Kleinteile ent- halten, die verschluckt oder eingeatmet werden können. Entsorgen Sie übrig gebliebene Kleinteile. • Zur Verpackung des Geräts wurden ggf. Plastikbeutel verwendet. Halten Sie diese Plastikbeutel von Babies und Kindern fern, um Erstickungsgefahr zu vermeiden.
-
Seite 16: Montieren
Montieren Montieren Bevor Sie das Gerät befestigen können, müssen Sie zunächst zwei Bohrlöcher in einer senkrecht stehenden Montagefläche anbringen und die mitgelieferten Dübel darin einsetzen. Der erforderliche Bohrungsab- stand beträgt 100 mm. Zum Befestigen des Geräts gehen Sie dann wie folgt vor: 1. -
Seite 17: Anschließen Und In Betrieb Nehmen
Anschließen und in Betrieb nehmen Anschließen und in Betrieb nehmen Für den Anschluss an das Gerät müssen Sie die Koaxialkabel (Innen- leiterdurchmesser 0,9 ± 0,2 mm) mit F-Steckern (F-Connectoren 75 Ω) ausrüsten. F-Stecker sind in verschiedenen Ausführungen lieferbar, wodurch der direkte Anschluss unterschiedlicher Kabeldurchmesser möglich ist. - Seite 18 Anschließen und in Betrieb nehmen Anschließen und in Betrieb nehmen Für den Anschluss an das Gerät müssen Sie die Koaxialkabel (Innen- leiterdurchmesser 0,9 ± 0,2 mm) mit F-Steckern (F-Connectoren 75 Ω) ausrüsten. F-Stecker sind in verschiedenen Ausführungen lieferbar, wodurch der direkte Anschluss unterschiedlicher Kabeldurchmesser möglich ist.
-
Seite 19: Fehler Suchen
Unterbrechungen oder Kurzschlüsse in den Steckern vorhanden sind. • Prüfen Sie den Eingangsspegel. Bei zu hohen oder zu niedrigen Pegeln können Störungen auftreten Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den ASTRO-Kundendienst. Seite 19 Betriebsanleitung AC UKW plus - Version 01-2021A... -
Seite 20: Warten Und Instandsetzen
Warten und Instandsetzen Warten und Instandsetzen ACHTUNG: Bei Wartungs- und Instandsetzungsarbeiten müssen unbedingt die nachfolgenden Sicherheitshinweise beachtet werden. Bei Missachtung dieser Sicherheitshinweise drohen Personenschäden durch elektrische und thermische Gefährdungen! • Die Betriebsanzeige zeigt lediglich das Vorhandensein einer von der Netz- spannung getrennten Gleichspannung an, die die Komponenten des Geräts versorgt. -
Seite 21: Technische Daten
Technische Daten Technische Daten AC UKW plus Bestellnummer 262 022 EAN-Code 4026187161118 Verstärkung B II (UKW / FM) 32 ± 1,5 Maximaler Ausgangspegel 66 dB KMA2, EN 50083-5 dBµV 112 (60 dB KMA) Weitere Daten Eingangsdämpfungssteller 0 - 20 Rauschmaß Versorgungsspannung V~ / Hz 230 / 50... -
Seite 22: Bohrschablone
Bohrschablone Bohrschablone 100 mm Seite 22 Betriebsanleitung AC UKW plus - Version 01-2021A... - Seite 24 Internet: www.astro-kom.de Alle in dieser Dokumentation enthaltenen Informationen wurden nach bestem Wissen kontrolliert. Für Schä- den, die im Zusammenhang mit der Verwendung dieser Anleitung entstehen, kann die Firma ASTRO nicht haftbar gemacht werden. Betriebsanleitung AC-UKW - Version 01-2021A...
