2.

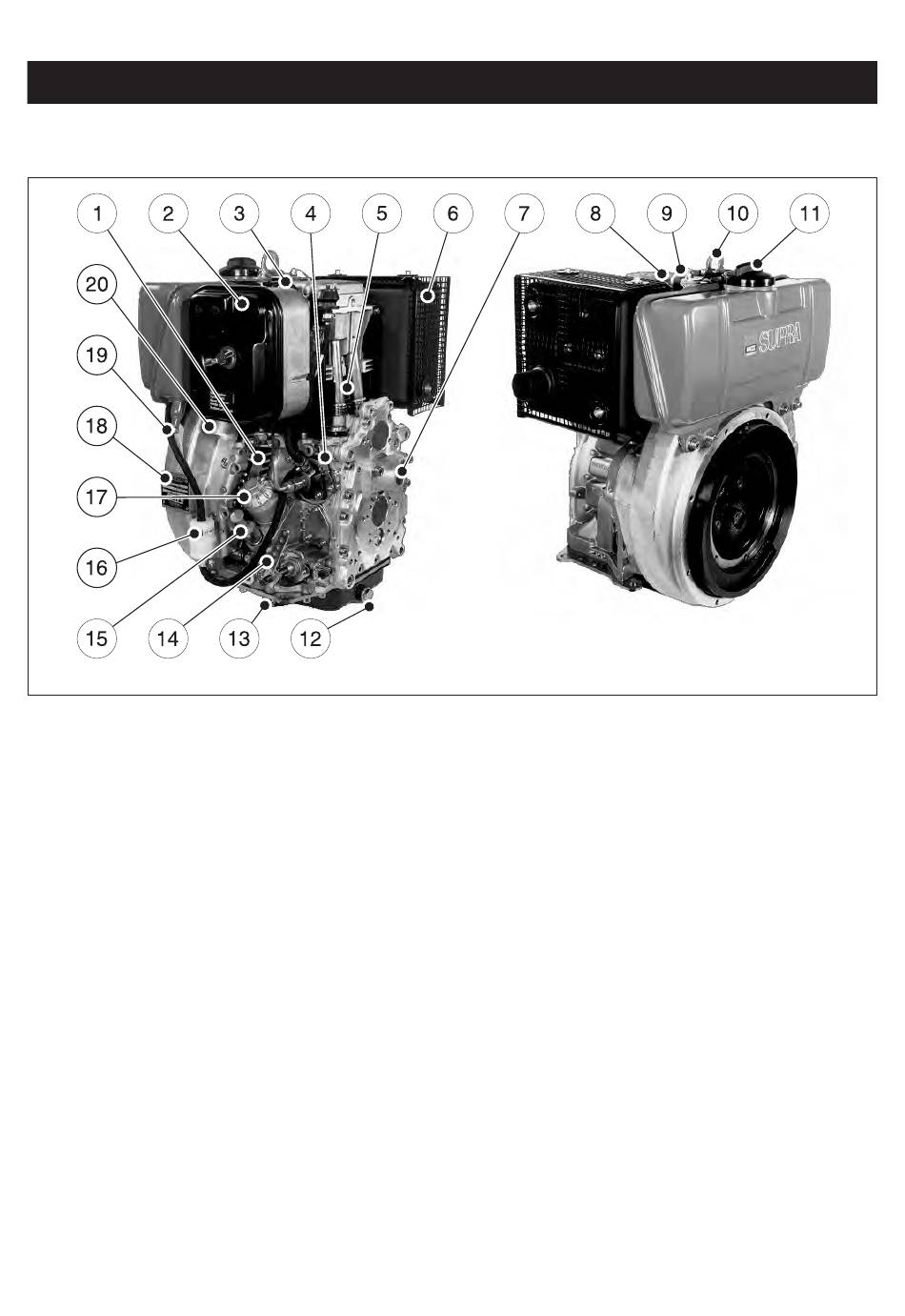

Motorbeschreibung
Motor 1D41 • 1D50 • 1D81 • 1D90 S / Z
2391 / 12
1
1 Kühllufteintritt
2 Trockenluftfilter
3 Hebel zur Dekompression
4 Stophebel
5 Kühlluftaustritt
6 Abgas-Schalldämpfer
7 Führungshülse für Andrehkurbel
8 Deckel zum Zylinderkopf
9 Dosiereinrichtung für Kaltstartöl
10 Traglasche
11 Tankverschluss
12 Ölablassschraube Steuerseite
13 Ölablassschraube Bedienungsseite
14 Drehzahlverstellhebel
15 Öleinfüllstutzen und Tauchstab
16 Kraftstofffilter
17 Ölfilter
18 Typenschild
19 Tankablassschraube
20 Ansaugöffnung für Verbrennungsluft
5
2391 / 7
