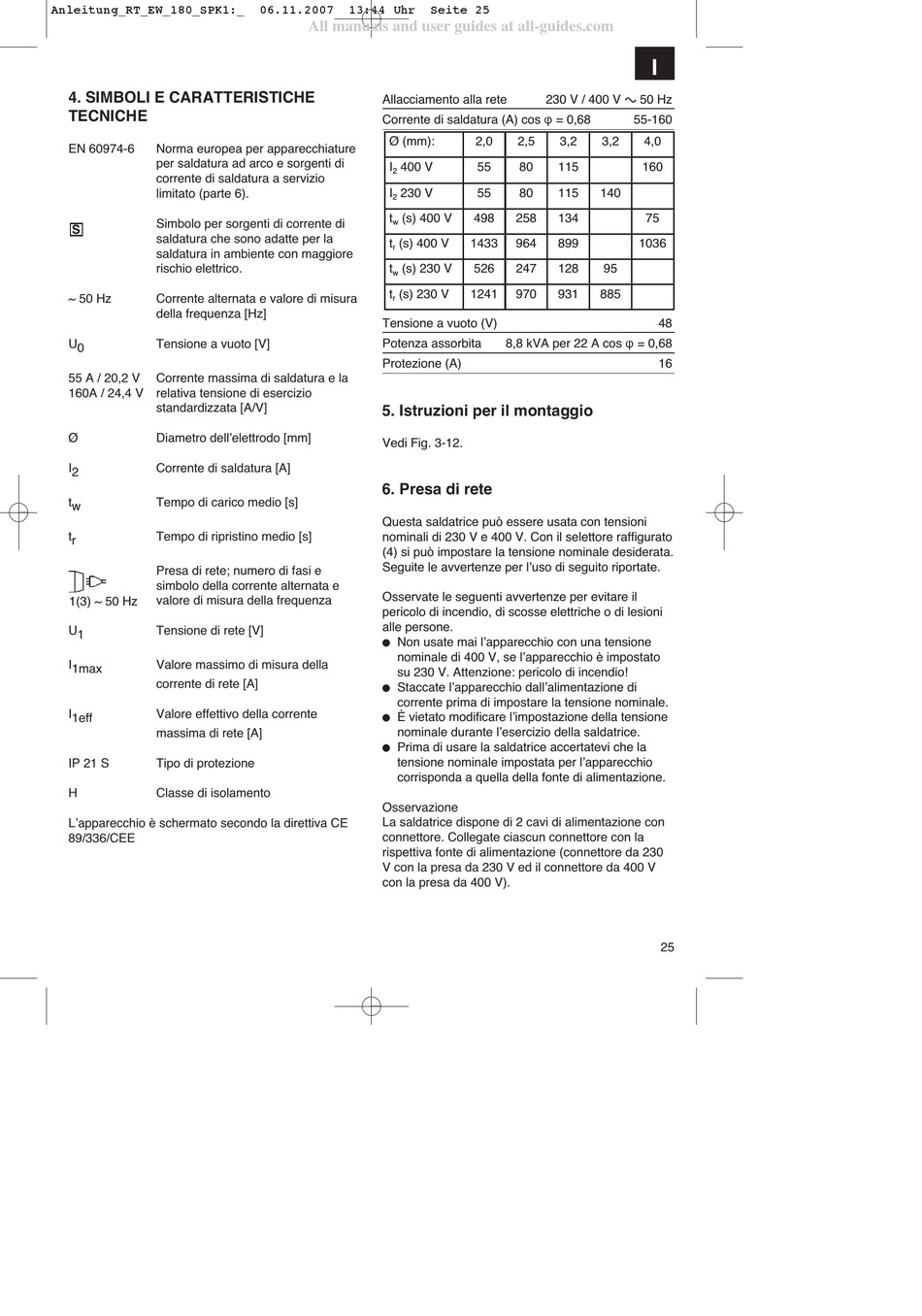

4. SIMBOLI E CARATTERISTICHE
TECNICHE
EN 60974-6 Norma europea per apparecchiature
per saldatura ad arco e sorgenti di
corrente di saldatura a servizio
limitato (parte 6).
Simbolo per sorgenti di corrente di
S
saldatura che sono adatte per la
saldatura in ambiente con maggiore
rischio elettrico.
~ 50 Hz Corrente alternata e valore di misura
della frequenza [Hz]
U 0 Tensione a vuoto [V]
55 A / 20,2 V Corrente massima di saldatura e la
160A / 24,4 V relativa tensione di esercizio
standardizzata [A/V]
Ø Diametro dellʼelettrodo [mm]
I 2 Corrente di saldatura [A]
t w Tempo di carico medio [s]
t r Tempo di ripristino medio [s]
Presa di rete; numero di fasi e
simbolo della corrente alternata e
valore di misura della frequenza
1(3) ~ 50 Hz
U 1 Tensione di rete [V]
I 1max Valore massimo di misura della
corrente di rete [A]
I 1eff Valore effettivo della corrente
massima di rete [A]
IP 21 S Tipo di protezione
H Classe di isolamento
Lʼapparecchio è schermato secondo la direttiva CE
89/336/CEE
06.11.2007 13:44 Uhr Seite 25
All manuals and user guides at all-guides.com
Allacciamento alla rete
Corrente di saldatura (A) cos Ê = 0,68
Ø (mm):
I 400 V
2
I 230 V
2
t (s) 400 V
w
t (s) 400 V
r
t (s) 230 V
w
t (s) 230 V
r
Tensione a vuoto (V)
Potenza assorbita
Protezione (A)
5. Istruzioni per il montaggio
Vedi Fig. 3-12.
6. Presa di rete
Questa saldatrice può essere usata con tensioni
nominali di 230 V e 400 V. Con il selettore raffigurato
(4) si può impostare la tensione nominale desiderata.
Seguite le avvertenze per lʼuso di seguito riportate.
Osservate le seguenti avvertenze per evitare il
pericolo di incendio, di scosse elettriche o di lesioni
alle persone.
Non usate mai lʼapparecchio con una tensione
nominale di 400 V, se lʼapparecchio è impostato
su 230 V. Attenzione: pericolo di incendio!
Staccate lʼapparecchio dallʼalimentazione di
corrente prima di impostare la tensione nominale.
È vietato modificare lʼimpostazione della tensione
nominale durante lʼesercizio della saldatrice.
Prima di usare la saldatrice accertatevi che la
tensione nominale impostata per lʼapparecchio
corrisponda a quella della fonte di alimentazione.
Osservazione
La saldatrice dispone di 2 cavi di alimentazione con
connettore. Collegate ciascun connettore con la
rispettiva fonte di alimentazione (connettore da 230
V con la presa da 230 V ed il connettore da 400 V
con la presa da 400 V).
230 V / 400 V 50 Hz
55-160
2,0 2,5 3,2 3,2 4,0
55 80 115 160
55 80 115 140
498 258 134
1433 964 899 1036
526 247 128 95
1241 970 931 885
8,8 kVA per 22 A cos Ê = 0,68
I
75
48
16
25
