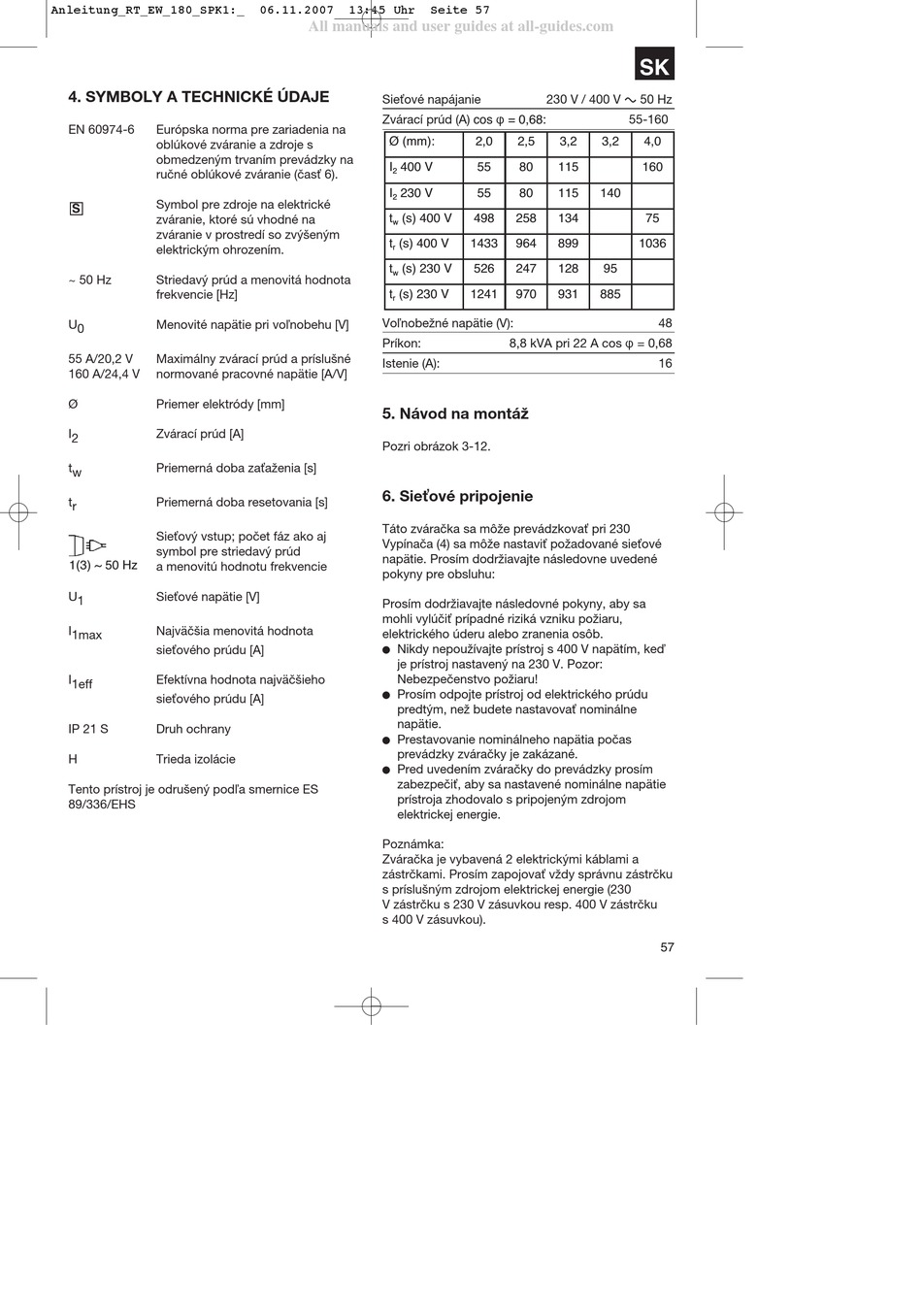

4. SYMBOLY A TECHNICKÉ ÚDAJE
EN 60974-6 Európska norma pre zariadenia na
oblúkové zváranie a zdroje s
obmedzeným trvaním prevádzky na
ručné oblúkové zváranie (časť 6).
Symbol pre zdroje na elektrické
S
zváranie, ktoré sú vhodné na
zváranie v prostredí so zvýšeným
elektrickým ohrozením.
~ 50 Hz Striedavý prúd a menovitá hodnota
frekvencie [Hz]
U 0 Menovité napätie pri voľnobehu [V]
55 A/20,2 V Maximálny zvárací prúd a príslušné
160 A/24,4 V normované pracovné napätie [A/V]
Ø Priemer elektródy [mm]
I 2 Zvárací prúd [A]
t w Priemerná doba zaťaženia [s]
t r Priemerná doba resetovania [s]
Sieťový vstup; počet fáz ako aj
symbol pre striedavý prúd
1(3) ~ 50 Hz
a menovitú hodnotu frekvencie
U 1 Sieťové napätie [V]
I 1max Najväčšia menovitá hodnota
sieťového prúdu [A]
I 1eff Efektívna hodnota najväčšieho
sieťového prúdu [A]
IP 21 S Druh ochrany
H Trieda izolácie
Tento prístroj je odrušený podľa smernice ES
89/336/EHS
06.11.2007 13:45 Uhr Seite 57
All manuals and user guides at all-guides.com
Sieťové napájanie
Zvárací prúd (A) cos Ê = 0,68:
Ø (mm):
I 400 V
2
I 230 V
2
t (s) 400 V
w
t (s) 400 V
r
t (s) 230 V
w
t (s) 230 V
r
Voľnobežné napätie (V):
Príkon:
Istenie (A):
5. Návod na montáž
Pozri obrázok 3-12.
6. Sieťové pripojenie
Táto zváračka sa môže prevádzkovať pri 230
Vypínača (4) sa môže nastaviť požadované sieťové
napätie. Prosím dodržiavajte následovne uvedené
pokyny pre obsluhu:
Prosím dodržiavajte následovné pokyny, aby sa
mohli vylúčiť prípadné riziká vzniku požiaru,
elektrického úderu alebo zranenia osôb.
Nikdy nepoužívajte prístroj s 400 V napätím, keď
je prístroj nastavený na 230 V. Pozor:
Nebezpečenstvo požiaru!
Prosím odpojte prístroj od elektrického prúdu
predtým, než budete nastavovať nominálne
napätie.
Prestavovanie nominálneho napätia počas
prevádzky zváračky je zakázané.
Pred uvedením zváračky do prevádzky prosím
zabezpečiť, aby sa nastavené nominálne napätie
prístroja zhodovalo s pripojeným zdrojom
elektrickej energie.
Poznámka:
Zváračka je vybavená 2 elektrickými káblami a
zástrčkami. Prosím zapojovať vždy správnu zástrčku
s príslušným zdrojom elektrickej energie (230
V zástrčku s 230 V zásuvkou resp. 400 V zástrčku
s 400 V zásuvkou).
SK
230 V / 400 V 50 Hz
55-160
2,0 2,5 3,2 3,2 4,0
55 80 115 160
55 80 115 140
498 258 134
1433 964 899 1036
526 247 128 95
1241 970 931 885
8,8 kVA pri 22 A cos Ê = 0,68
75
48
16
