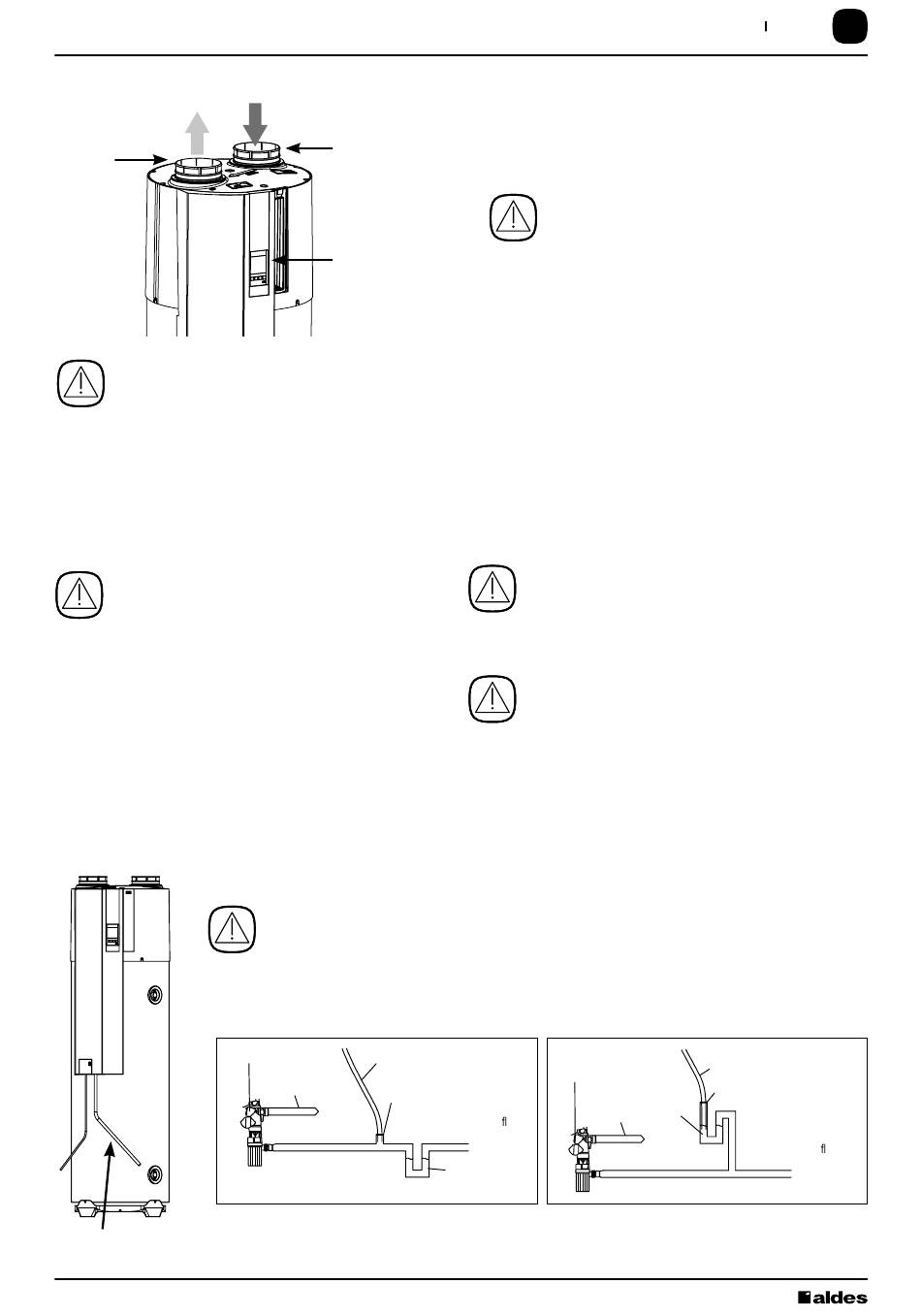

aldes T.Flow Hygro+ Montage-Kurzanleitung Seite 9

3. LUFTTECHNISCHER ANSCHLUSS
Fortluft
(kalt)
Die Rohre sind unbedingt fest mit dem
Warmwasserbereiter zu verbinden, wozu man die im
Lieferumfang enthaltenen Schellen verwenden kann.
Achten Sie jedoch darauf, dass diese angesichts
eines späteren Ausbaus des Lüftungsnetzes
abnehmbar bleiben.
4. WASSERANSCHLUSS
Elektroanschlüsse
Für die Anschlüsse von Kaltwasserzulauf
und Warmwasserablauf sind selbst dann
Isolierverschraubungen (im Lieferumfang enthalten)
vorzusehen, wenn PER Rohr verwendet wird.
Sind keine solchen Anschlüsse vorhanden,
verfallen Ihre Garantieansprüche.
Kein Drehmoment von mehr als 25 Nm anlegen.
Kondensatableitung
Sicherheitsgruppe Kondensatrohr
Allgemeine
Wasserzufuhr
Schema 1
Kondensatrohr: zum Anschluss an den Abwasserabflusssiphon.
T.Flow Hygro Plus / T.Flow
®
warme Abluft
Fassade mit
Steuerpult
Einen Abflusssiphon vorsehen, den man mit Wasser füllt (auch ein Membransiphon,
der nicht mit Wasser zu füllen ist, kann verwendet werden). Nach dem Einbau ist der
Rohrverlauf zu prüfen, ob es auch nirgendwo gequetscht ist. Bei Nichteinhaltung der
Vorschriften verfallen Ihre Garantieansprüche.
Sicherheitsgruppe Kondensatrohr
Allgemeine
Wasserzufuhr
Membrananschluss Membrananschluss
Abwasserab uss
(Kanalisation)
Siphon
Schema 1
Nano
®
Abluftnetz
Da die Wärmepumpe der Abluft Energie entzieht,
ist die aus der Anlage austretende Fortluft kalt.
Zur Vermeidung von Kondensatbildung sind
die Fortluftrohre mit einer 25 mm dicken Isolierung zu
dämmen.
Der Fortluftauslass muss so bemessen werden, dass
er keine großen Druckverluste erzeugt. Ein Auslass,
der zu hohe Luftdruckverluste generiert, kann zu
Funktionsstörungen in der Anlage führen. Verwenden Sie
daher vorzugsweise Dach-/Wandauslässe von ALDES.
Warmwasseranschluss
Es wird empfohlen, einen oder mehrere
Temperaturbegrenzer (nicht im Lieferumfang
enthalten) einzubauen.
Kaltwasseranschluss
Rüsten Sie Ihr Gerät unbedingt mit einer auf 7
bar eingestellten neuen Sicherheitsgruppe (nicht
enthalten) entsprechend den Normen DIN 1988
und DIN 4807 aus.
Die Installation hat einen Druckminderer (nicht enthalten)
zu beinhalten, wenn der Versorgungsdruck höher als
4,5 bar ist. Der Druckminderer muss am Anfang der
allgemeinen Versorgung installiert werden.
Sicherheitsgruppe
Allgemeine
Wasserzufuhr
Abwasserab uss
(Kanalisation)
Siphon
9
Kondensatrohr
Sicherheitsgruppe
Membrane connection
Allgemeine
Siphon
Siphon
Wasserzufuhr
Abwasserab uss
(Kanalisation)
Schema 2
DE
Kondensat
Membran
Schema 2
