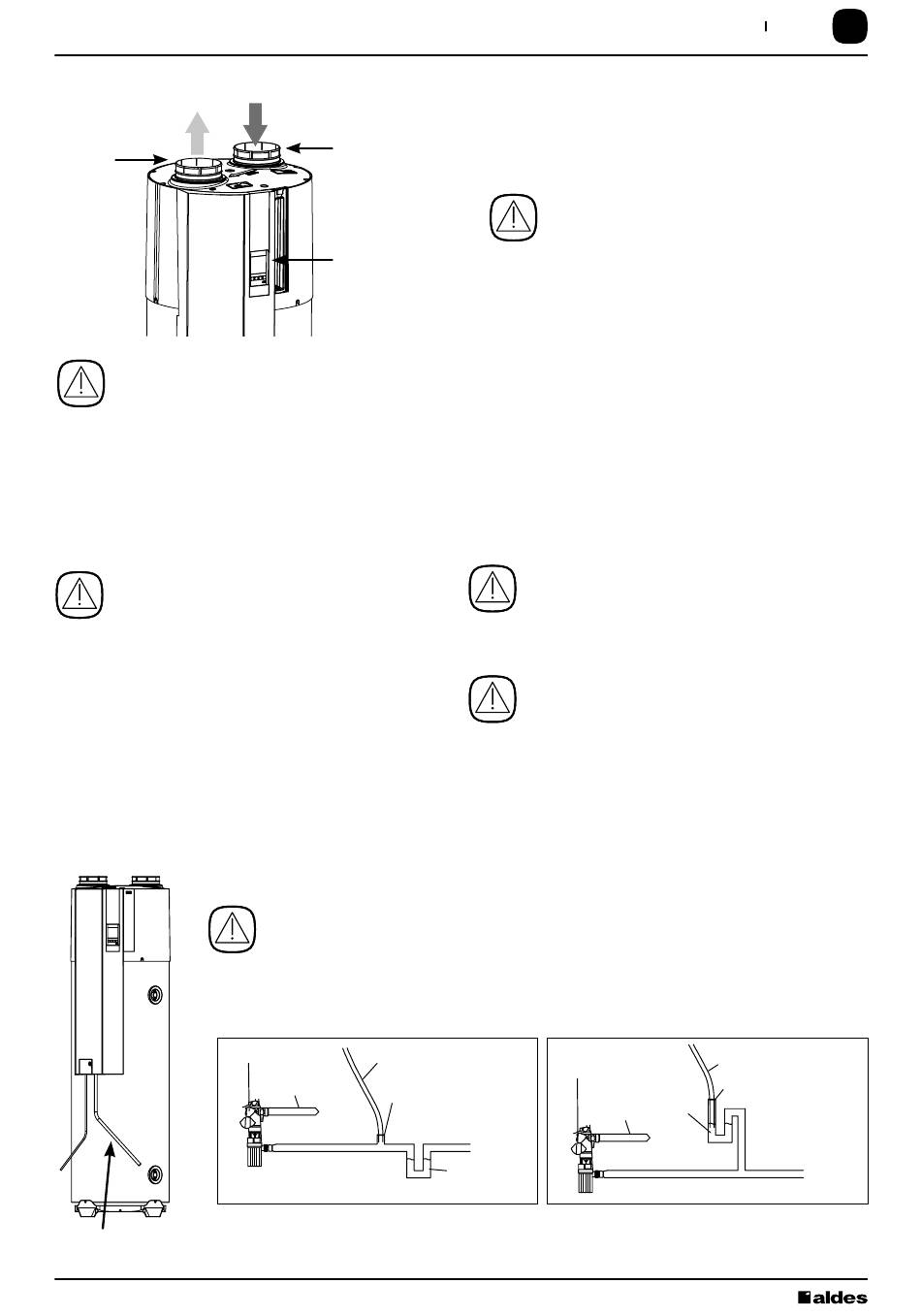

3. RACCORDEMENT AÉRAULIQUE
Rejet
(air froid)
Les gaines doivent obligatoirement être solidarisées
au chauffe-eau, en utilisant par exemple les colliers
fournis en accessoires.
Veillez toutefois à ce qu'un démontage futur des
réseaux aérauliques reste possible.
4. RACCORDEMENT HYDRAULIQUE
Raccords diélectriques
Il est obligatoire d'équiper les piquages "arrivée
d'eau froide" et "départ d'eau chaude" de
raccords diélectriques (fournis avec l'appareil)
même si le ballon est raccordé en tube PER.
En cas d'absence de ces raccords, notre
garantie ne pourrait être appliquée.
Ne pas exercer un couple supérieur à 25 N.m.
Évacuation des condensats
Groupe de sécurité Tube de condensat
Arrivée d'eau
générale
Raccord membrane
Schéma 1
Tube condensat : à raccorder au siphon d'écoulement des eaux usées.
T.Flow Hygro Plus / T.Flow
®
Aspiration
(air extrait chaud)
Face avant
avec panneau
de contrôle
Prévoir un siphon d'écoulement et le charger en eau (il est aussi possible d'utiliser un
siphon à membrane qui ne nécessite pas de charge en eau). Vérifiez le cheminement du
tube une fois raccordé afin d'éviter tout pincement de celui-ci. En cas de non respect
de ces consignes, notre garantie ne pourrait être appliquée.
Groupe de sécurité Tube de condensat
Arrivée d'eau
générale
Raccord membrane
Évacuation eaux
usées (égouts)
Siphon
Schéma 1
Nano
®
Réseau de rejet
La PAC prélevant l'énergie contenue dans
l'air extrait, l'air vicié rejeté par le système est
froid. Pour éviter tout risque de condensation,
à l'intérieur ou à l'extérieur de la gaine, le réseau doit
obligatoirement être isolé au minimum à 25 mm.
Dans tous les cas, la sortie d'air sera suffisamment
dimensionnée pour ne pas générer d'importantes pertes
de charge. Une sortie d'air générant trop de pertes
de charge aérauliques peut engendrer un mauvais
fonctionnement du système. Utiliser de préférence les
sorties toitures/murales aérauliques ALDES.
Piquage eau chaude
L'installation d'un ou plusieurs limiteurs de
température (non fournis) est conseillée.
Piquage eau froide
Équipez obligatoirement l'installation d'un groupe
de sécurité neuf (non fourni), taré à 7 bars et
conforme à la norme NF EN 1487.
L'installation doit comporter un réducteur de pression (non
fourni) si la pression d'alimentation est supérieure à 0,45
MPa. Le réducteur de pression doit être installé au départ
de la distribution générale.
Groupe de sécurité
Arrivée d'eau
générale
Évacuation eaux
usées (égouts)
Siphon
