FR
4
5. BRANCHEMENT ÉLECTRIQUE
Le chauffe-eau thermodynamique doit être
alimenté de façon permanente pour assurer
la production d'ECS et le bon fonctionnement
de l'anode Titane à courant imposé.
Le chauffe-eau thermodynamique ne doit
être raccordé électriquement qu'une fois
le remplissage en eau réalisé et les gaines
raccordées.
Ne jamais alimenter électriquement et
directement l'élément chauffant.

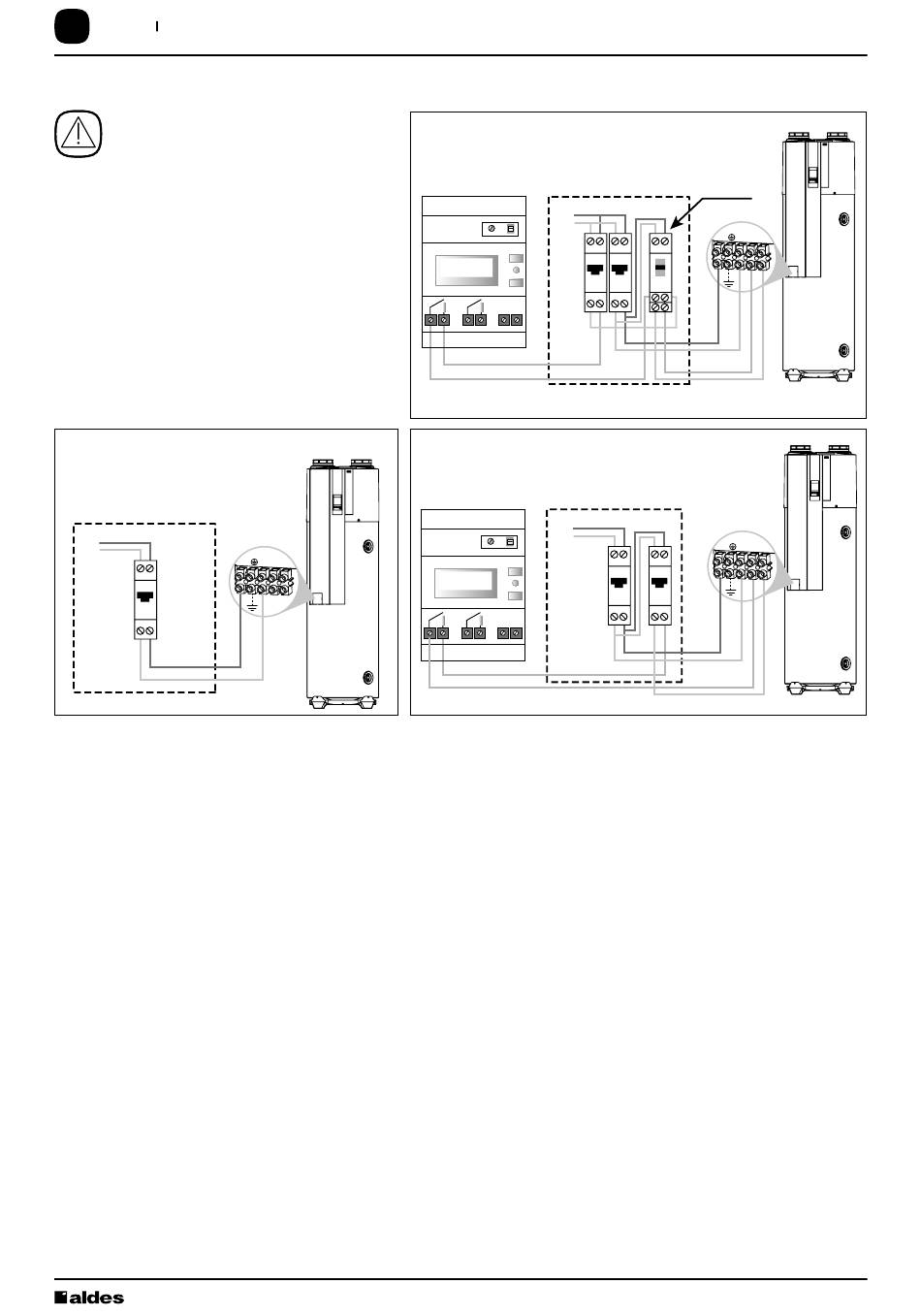

Branchement
en simple tarif
Alim
sous
DDR
30mA
N
16A
N
Tableau électrique
6. VÉRIFICATIONS IMPORTANTES AVANT MISE EN SERVICE
6.1. Réseau aéraulique
Contrôlez que l'ensemble des gaines et bouches d'extraction est bien raccordé. Les gaines souples doivent être tendues et ne
doivent pas avoir été écrasées.
6.2. Circuit hydraulique
Aucune mise en service ne sera effectuée tant que l'installation n'est pas remplie.
6.3. Circuit électrique
L'appareil doit être raccordé par un professionnel électricien selon la norme NF C 15-100.
Les vérifications sont à effectuer lorsque le disjoncteur général est en position arrêt :
• Vérifiez la tension d'alimentation et notamment la bonne position du neutre,
• L'appareil doit impérativement être raccordé à la terre,
• Vérifiez que les couleurs des fils des raccordements correspondent.
L
N 4
5
Branchement
en simple tarif
Chauffe eau
Branchement double tarif 1,
avec contacteur Heures Creuses
Alim
Compteur EDF
sous
DDR
30mA
N
2A
N
2 x 1,5mm 2
Tableau électrique
Contact EDF
Branchement double tarif 2,
sans contacteur Heures Creuses
Alim
Compteur EDF
sous
DDR
30mA
2 x 1,5mm 2
Tableau électrique
Contact EDF
contacteur heures
creuses
L
N 4
5
N
16A
A1 A2
N
Alim. jour/nuit
2x1,5mm 2
L
N 4
5
N N
16A 2A
N N
Alim. jour/nuit
2x1,5mm 2
T.Flow Hygro Plus / T.Flow
®
Branchemen
avec contac
Chauffe eau
Branchem
sans conta
Chauffe eau
Nano
®
