5. CONEXIÓN ELÉCTRICA
El calentador de agua termodinámico debe
estar alimentado de forma permanente
para asegurar la producción de ACS y el
buen funcionamiento del ánodo Titanio de
corriente inducida.
El calentador de agua termodinámico solo se
debe conectar eléctricamente una vez que se
haya realizado el llenado de agua y se hayan
conectado los conductos.
Nunca alimentar eléctricamente y de forma
directa el elemento calentador.

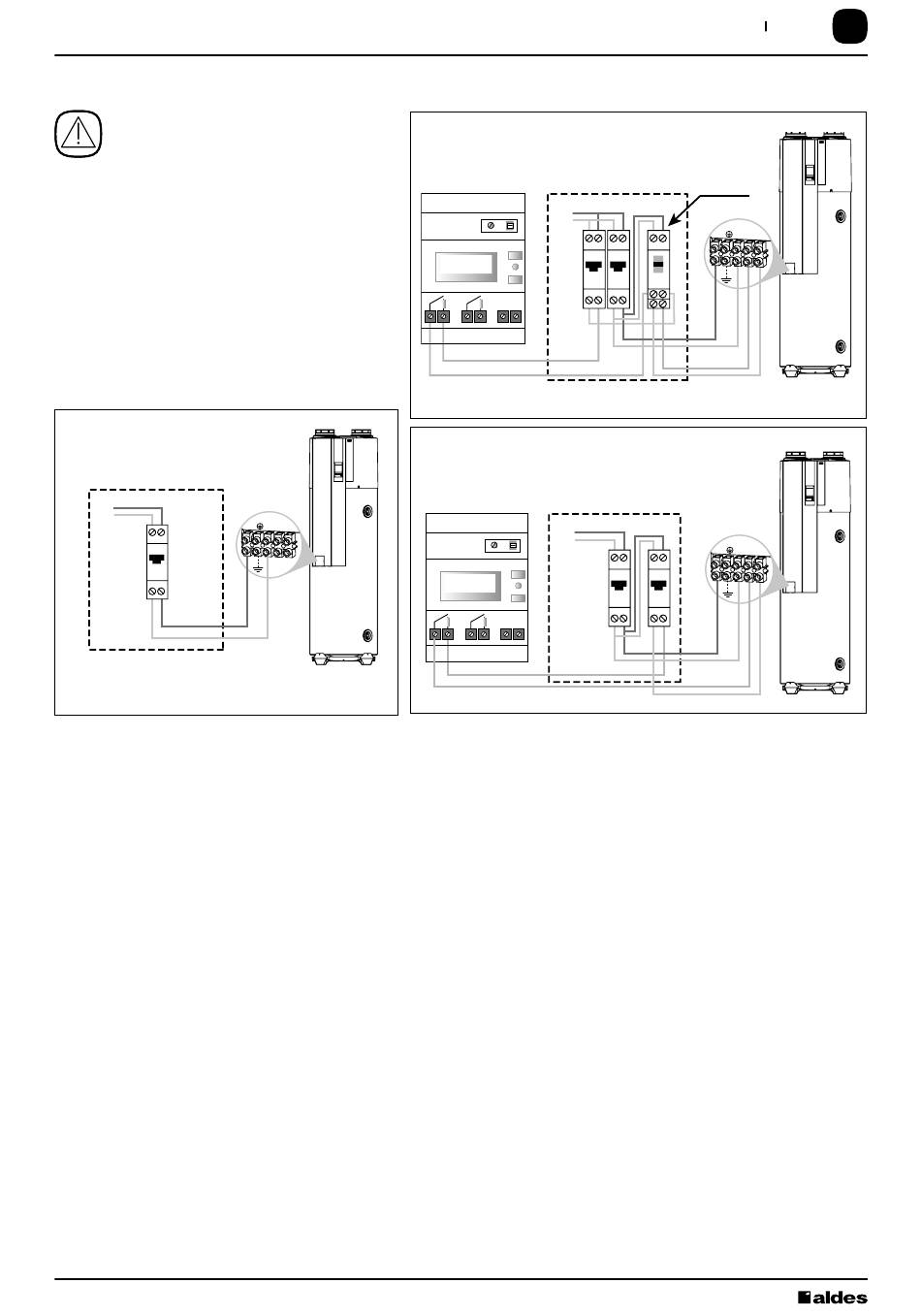

Conexión
en tarifa fija
Alim
en
REBT
30mA
N
16A
N
Cuadro eléctrico
Por defecto, el idioma de la interfaz es el francés. Para cambiar la interfaz al español:
- Mantener pulsadas simultáneamente las teclas "MODE" y "OK» un muy breve instante para entrar en el menú avanzado;
- Pulsar "+" para mostrar el menú "LANG. <> IDIOMA" y "OK" para validar la selección;
- Seleccione el idioma español (ES) con la tecla "+" o "-" y confirme con la tecla "OK".
Todos los menús y la configuración de la interfaz se muestran ahora en español.
6. VERIFICACIONES IMPORTANTES ANTES DE LA PUESTA EN MARCHA
6.1. Red aeráulica
Controle que el conjunto de conductos y bocas de extracción está bien conectado. Los conductos flexibles deben estar tendi-
dos y no haber sido aplastados.
6.2. Circuito hidráulico
No se efectuará ninguna puesta en marcha hasta que la instalación no esté llena.
6.3. Circuito eléctrico
El equipo debe ser conectado por un electricista profesional según la norma REBT.
Las verificaciones se deben efectuar cuando el disyuntor general está en posición parada:
• Verifique la tensión de alimentación y, especialmente, la buena posición del neutro,
• El equipo debe estar obligatoriamente conectado a la tierra,
• Verifique que los colores de los cables de las conexiones corresponden.
T.Flow Hygro Plus / T.Flow
®
Conexión tarifa con discriminación horaria 1,
con contador Horas Valle
L N 4
5
Conexión en tarifa
de precio único
Calentador
de agua
Nano
®
Contador Alim
en
REBT
30mA
N
2A
N
2
2 x 1,5mm
Contacto
Cuadro eléctrico
Conexión tarifa con discriminación horaria 2,
sin contador Horas Valle
Contador Alim
en
REBT
30mA
2
2 x 1,5mm
Contacto
Cuadro eléctrico
contactor de
horas valle
L
N 4
5
N
16A
A1 A2
N
Alim. HV/HP
2
2x1,5mm
L
N 4
5
N N
16A 2A
N N
Alim. HV/HP
2
2x1,5mm
ES
13
Conexión dob
con contacto
Calentador
de agua
Conexión doble
sin contactor a
Calentador
de agua
