- Wählen sie bei „Channel No" den Kanal den sie einrichten wollen, durch klicken auf den Nach- Unten-
bzw. Nach- Oben- Pfeil.
- Tragen sie Werte ein für die untere Messgrenze (Min Value) und obere Messgrenze (Max Value) um den
Messbereich für die analoge Anzeige einzustellen.
- Tragen sie unter „Large Tick Delta" die Haupteinteilung und „Small Tick Delta" das Hilfseinteilung der
analogen Anzeige ein.
- Unter dem Punkt „Label Delta" tragen sie die Einteilung für die Beschriftung der analogen Anzeige ein.
- Unter „High Warning" bzw. "Low Warning" tragen sie die obere Alarmgrenze bzw. untere Alarmgrenze
ein. Wenn sie keine Alarmanzeige wünschen tragen sie hier bitte die obere Messgrenze bzw. die untere
Messgrenze ein.
- Im Feld „Decimal" tragen sie die Anzahl der Nachkommastellen ein.
- Im Feld „Scale" können sie Anzeige auf dem Bildschirm ändern.
Zum Beispiel: Im Feld Scale ist der Wert 10 eingetragen und die Anzeige am Messgerät beträgt 65.4 so
wird auf dem Bildschirm 654 angezeigt. Soll die Beschriftung der Analoganzeige automatisch vom Gerät
übernommen werden muss unter dem Punkt „Unit Auto Sense" das Kontrollkästchen mit einem Haken
versehen sein.
- Bestätigen sie ihre Eingaben mit einem Klick auf den „SAVE"- Button.
Bei jeder Änderung der Einstellung müssen die Änderungen mit einem Klick auf den „Save"- Button
bestätigt werden.
Digital Anzeige (Text Display)

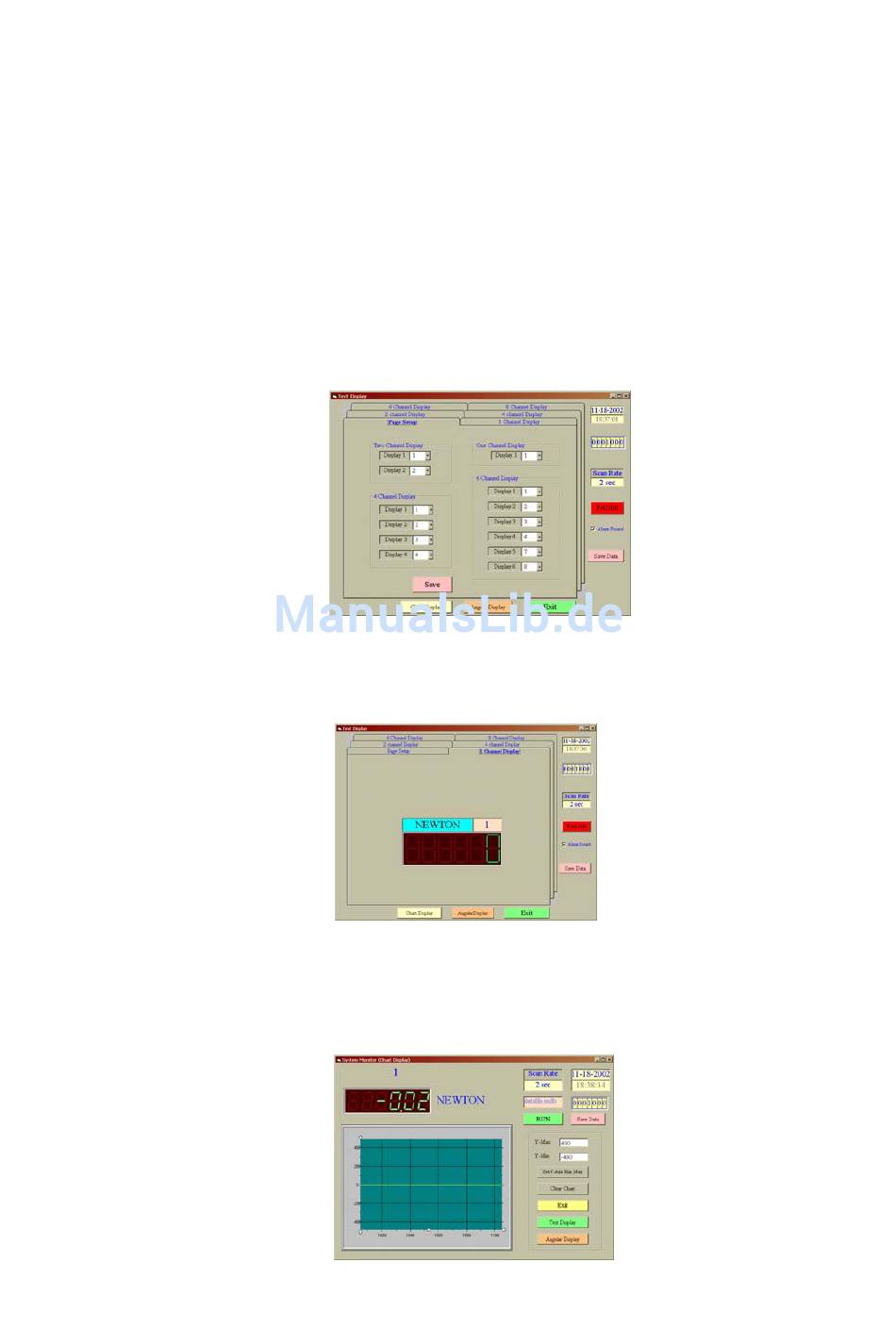

Registerkarte „Page setup"
- Wählen Sie für jede Anzeige den entsprechenden Messkanal von ihrem Gerät und weisen sie ihm einer
Anzeige zu. Zum Beispiel sie haben ein Gerät mit einem Messkanal (Kraftmessgerät) dann sollte unter
„One Channel Display" eine „1" hinter Display 1 stehen.
Anzeigen Registerkarte
Das blaue Textfeld zeigt die ausgewählte Messeinheit. Das orangene Textfeld zeigt den eingestellten
Messkanal vom Messgerät.
Diagramm Anzeige (Chart Display)
