Programmeinstellung
- Wählen sie „System Setup" unter dem Menüpunkt „Setup" aus der oberen Menüleiste, es öffnete sich

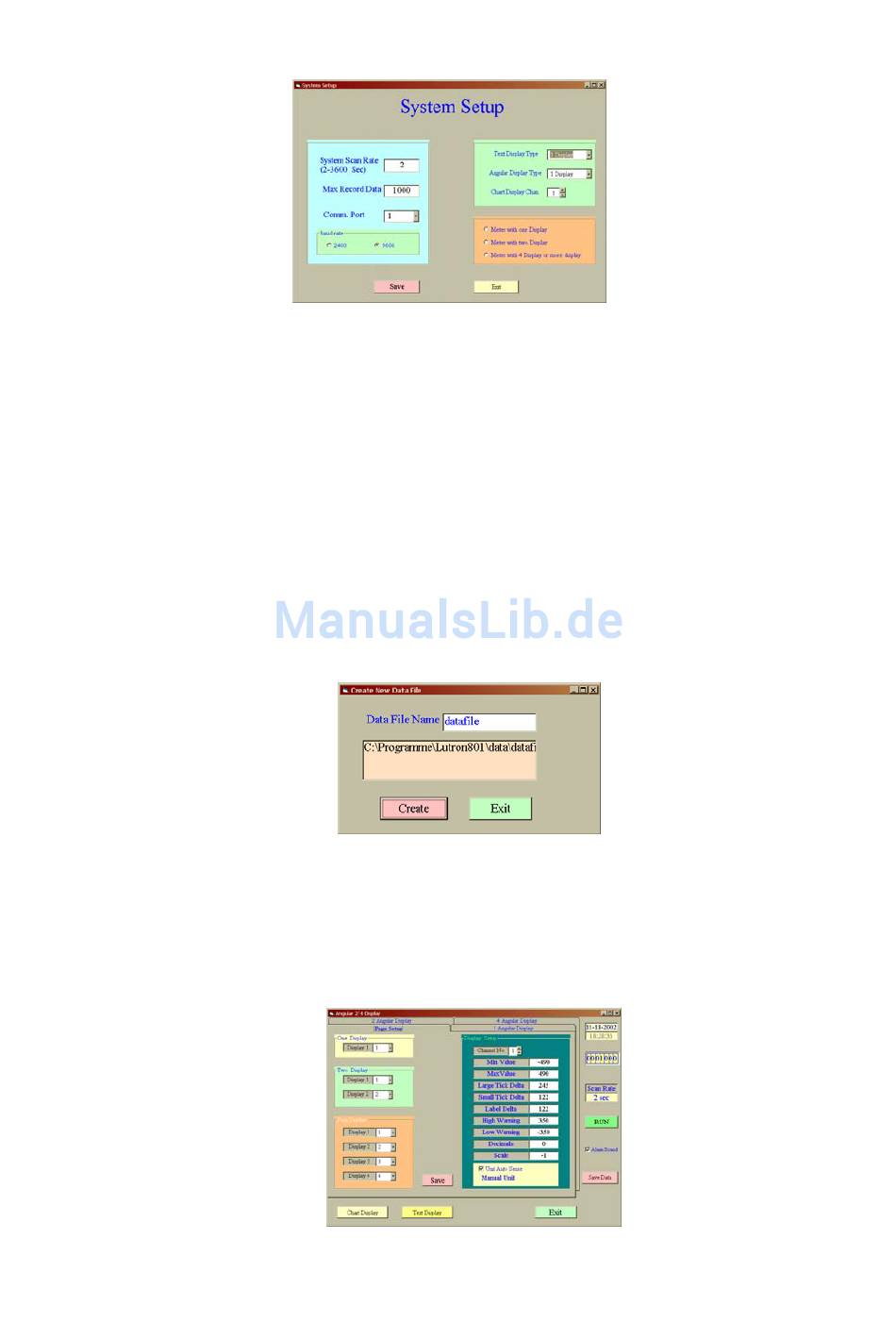

eine Dialogbox wie in Bild 2 dargestellt.
- Tragen sie einen Wert in das Feld „System Scan Rate" ein um die Messrate der Software einzustellen
- Tragen sie einen Wert in das Feld „Max Record Data" ein um die Höhe der maximalen Datensätze
festzulegen die gespeichert werden.
- Wählen sie aus dem Feld „Common Port" die Nummer der Schnittstelle aus, an der das Gerät ange-
schlossen ist.
- Wählen sie aus der Liste „Text Display Type" die Zahl der angezeigten Anzeigen die nach aufrufen
des Fensters angezeigt werden.
- Wählen sie aus der Liste „Angular Display Type" die Zahl der angezeigten Anzeigen die nach aufrufen
des Fensters angezeigt werden.
- Wählen sie über den Nach- Oben- Pfeil bzw. Nach- Unten- Pfeil den Kanal der in Diagramm Darstellung
angezeigt werden soll.
- Wählen Sie die Art bzw. Anzahl der Anzeigen vom Messgerät. Schauen sie dazu unter Punkt 5.
- Bestätigen Sie ihre Änderungen mit einem Klick auf den „SAVE"- Button. Um das Fenster zu schließen
klicken sie den „EXIT"- Button.
Anlegen einer neuen Datei
Wählen sie dazu den Menüpunkt „Create New Data File" unter „Setup" aus der Menüleiste.
- Tragen sie einen Dateinamen ein.
- Bestätigen sie mit einem Klick auf „Create".
- Verlassen die das Fenster über einen Klick auf „Exit".
Analog-Anzeige (Angular Display)
- Wählen sie unter dem Menüpunkt „Monitor" in der Menüleiste „Angular Display", es öffnet sich die
Dialogbox „Angular Display". In der Dialogbox befinden sich 4 Registerkarten.
- Wählen sie die Registerkarte „Page Setup".
