MONTAGEANLEITUNG
INSTALLATION DER STARREN ABFALLENDEN ROHRE
> >
Anleitung zeigt Ausführung "WEVA" - bitte Abweichungen bei TROPIC achten!
74
75
Verschraubung
unter dem
Skimmer
77
Starres abfallendes
Rohr der
Einlaufdüse
24
/ OCTO & OCTO+

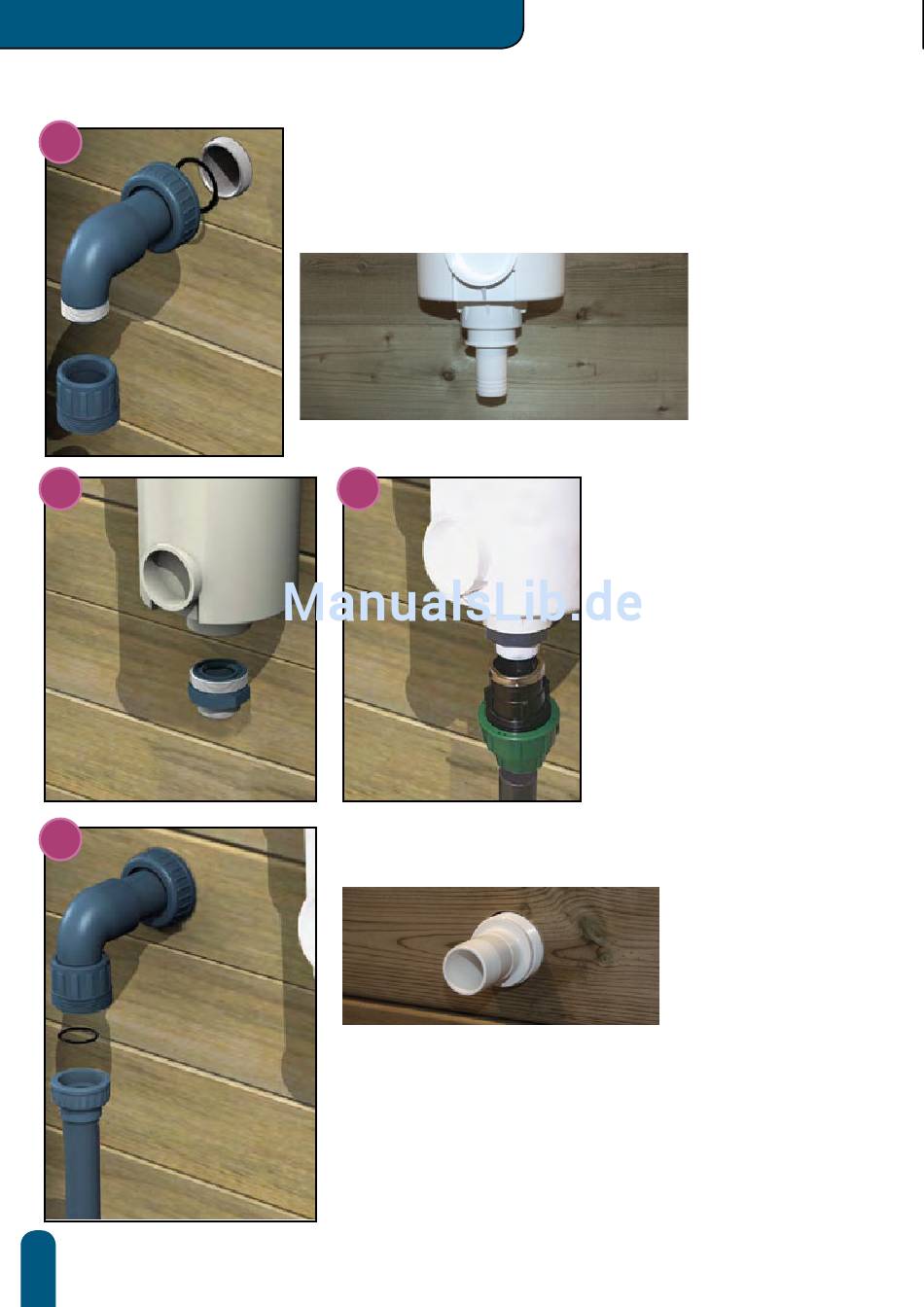

Legen Sie sich die starren abfallenden Rohre C&C aus dem Zubehör-Set bereit
und umwickeln Sie das Gewinde der Bögen 4 bis 5 mal mit Klebeband. Schrauben
Sie die Rohre dann an die Außenseite der Wanddurchführungen (Einlaufdüse und
Reinigeranschluss). Vergessen Sie dabei die O-Ringe aus dem Einbauteile-Set nicht.
Ziehen Sie die Schrauben von Hand an, um die Dichtung nicht zu beschädigen.
Schrauben Sie dann die Halbverschraubung des starren abfallenden Rohres C auf das
Gewinde.
76
Starres abfallendes
Rohr unter dem
Skimmer
Schrauben Sie das starre abfallende Rohr C auf das Gewinde der Einlaufdüse.
Achten Sie dabei darauf, dass die O-Ringe richtig platziert wurden.
Jetzt Angebot anfordern auf www.poolseller.de
Jetzt Angebot anfordern auf www.poolseller.de
Skimmer-Anschluss
bei TROPIC Pools.
Die Anleitung
bezieht sich auf
die WEVA Pools.
Bitte Abweichungen
achten!
Schrauben Sie die Verschraubungen
J unter die Skimmer. Vergessen Sie
nicht, beide Gewinde mit Klebeband zu
umwickeln.
Schrauben Sie die Enden der
Druckringverbindungen unter den
Skimmern fest.
Schneiden Sie die Rohrleitungen
entsprechend der Markierung zurecht,
die für Ihre Poolhöhe gültig ist. Schrägen
Sie die Schnittfläche etwas ab; damit
erleichtern Sie sich das Einfügen der
Rohrleitung in die Druckringverbindung.
Vergewissern Sie sich, dass die
Rohrleitung komplett eingefügt wurde
und ziehen Sie dann den grünen Ring
fest an, um Leckdichtheit zu erreichen.
Düsen-Anschluss
bei TROPIC Pools.
Die Anleitung
bezieht sich auf
die WEVA Pools.
Bitte Abweichungen
achten!
