MONTAGEANLEITUNG
MONTAGE UND INBETRIEBNAHME DER FILTERANLAGE
> >
Bevor Sie mit dem Befüllen des Beckens fortfahren, installieren Sie die Filteranlage. Lesen Sie dazu die
Montageanleitung des Sandfilters sowie die Bedienungsanleitung der Pumpe. Konsultieren Sie auch das Diagramm des
Filtersystems und nachstehende Tabelle mit den Hauptbestandteilen sowie der Zusammensetzung der einzelnen Sets.
VORSICHT!!! Der Stromanschluss der Filterpumpe muss unbedingt durch einen 30 mA FI-Schutzschalter gesichert
werden.
Beachten Sie außerdem die Montageanleitungen der Unterwasserscheinwerfer und Steuergeräte.
Die Filteranlage muss - wie jedes andere elektrische Gerät auch - gemäß den im Installationsland geltenden
Bestimmungen verkabelt werden.
Zögern Sie hier nicht und ziehen Sie einen qualifizierten Fachmann zu Rate.
Der Filter ist unbedingt unterhalb des Wasserspiegels zu installieren. Wird er oberhalb des Wasserspiegels installiert,
besteht aufgrund der Druckentlastung ein hohes Verformungsrisiko. Die maximal zulässige Höhe ist auf Höhe des
Randsteins bzw. der Beckenumrandung. Wird der Filter doch oberhalb des Wasserspiegels installiert, so muss an der
Rücklaufleitung eine Luftklappe und an der Saugleitung ein Rückschlagventil angebracht werden.
FILTERANLAGE: BESTANDTEILE UND TECHNISCHE ANGABEN
Artikelbezeichnung
Filtration WEVA (360, 530, 480+ & 540+ Pools)
Filtration WEVA (640+ & 840+ Pools)
Ref
Bezeichnung
A
Saugbausatz (starres, abfallendes Rohr)
B
Schlauch SPl 45
C
Einlaufbausatz (starres, abfallendes Rohr)
D
Gummimuffe + Klemmring
E
Verbindungsschlauch Pumpe/ Filter
F
Saug/ Isolierbausatz
G
Pumpe
I
Skimmer
I1
Skimmerdeckel
I2
Skimmerkorb
I3
Skimmer-Flansch
I4
Skimmer-Schraube 5,5 x 25
I5
Skimmer-Dichtung
I6
Skimmer-Klappe
I7
Skimmer-Blende
I8
Skimmer-Gehäuse
J
Anschluss unter Skimmer
K
Einlauf/ Isolierbausatz (Ventil)
* Diese Bestandteile werden bei TROPIC Pools nicht mitgeliefert. Die Anleitung bezieht sich allerdings auf
den WEVA Pool und kann dann an diese Stellen von Ihrem Pool abweichen.

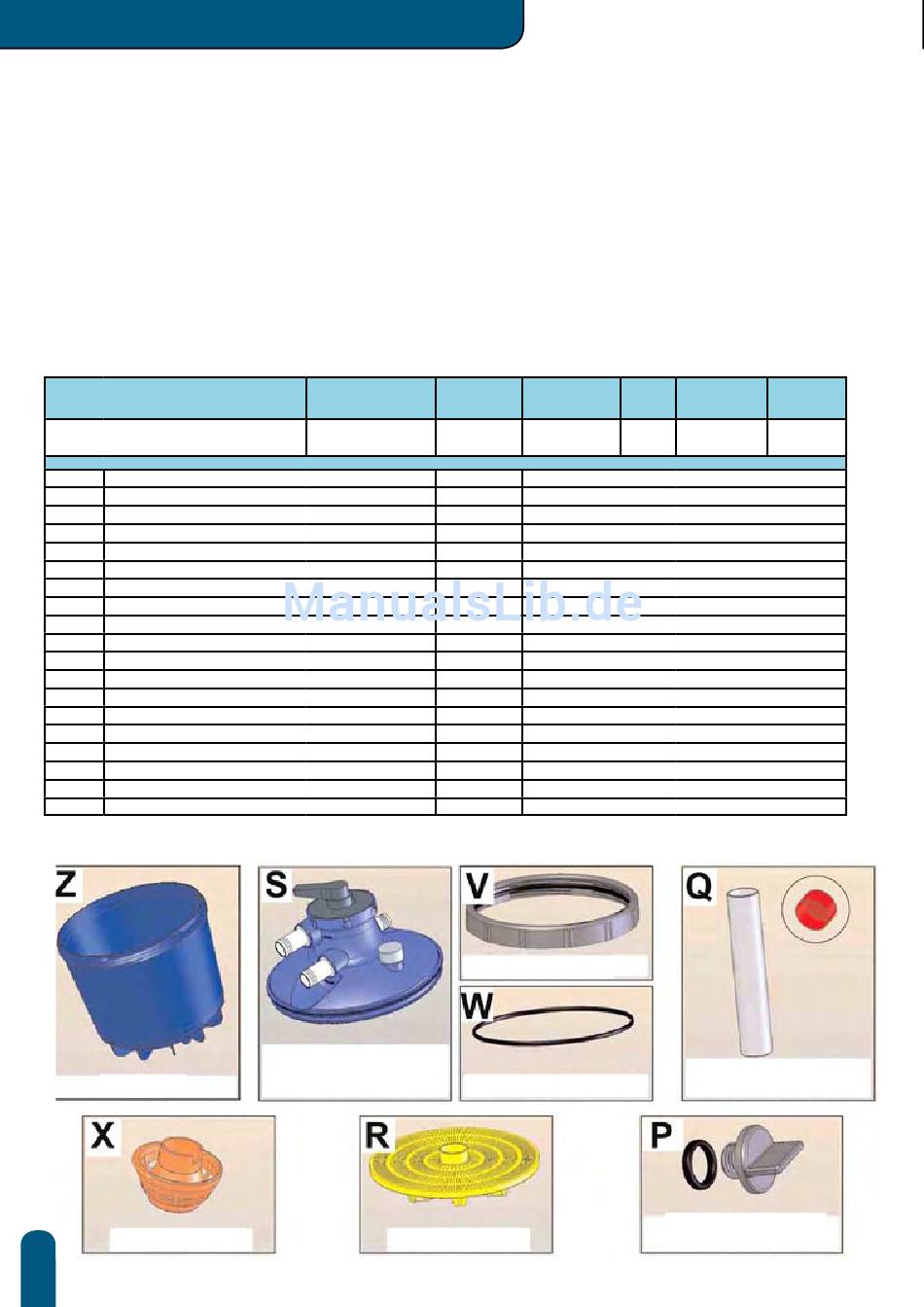

1 Filtertank
1 Diffusor
20
/ OCTO & OCTO+
Durchfluss m³/h mit
schwenkbarer Düse
7.00
8.28
*
*
*
*
1 Deckel mit Mehrwegeventil,
Manometer und Anschlüssen
Jetzt Angebot anfordern auf www.poolseller.de
Jetzt Angebot anfordern auf www.poolseller.de
Pumpe
Filterdurchmes-
ser in mm
Aqua+7
500
Aqua+11
500
Ref
Bezeichnung
L
Manometer
*
M
Klebeband
N
Bausatz Einlaufdüse
O
Einlaufdüse
O1
Gehäuse Einlaufdüse
O2
Flansch Einlaufdüse
O3
Dichtung Einlaufdüse
O4
Blende für schwenkbare Düse
P
Entleerungsventil + O-Ring
Q
Sammelrohr mit Stopfen
R
Kollektor
S
Deckel + 6-Wege-Ventil
T
Filtersockel
U
Pumpensockel
V
Deckelhalterungsring
W
O-Ring Deckelhalterungsring
X
Diffusor
Z
Filtertank
1 Deckelverschlussring
1 O-Ring Deckelverschlussring
1 Kollektor
Sand
Filtrationsober-
in 24 Std.
fläche in m²
gefiltertes
Volumen
3 x 25 kg
0.2
3 x 25 kg
0.2
*
*
*
1 Sammelrohr mit Stopfen
1 Entleerungsventil mit
O-Ring
189.7
189.7
