ODYSSEA RECHTECKIGE BECKEN
> >
VORSICHT
Beim Zusammenbau
w
der unterschiedlichen
Anschlüsse sollte ein
Teflonband verwendet
werden; vergewissern Sie
sich außerdem, dass alle
O-Ringe und eventuelle
Dichtungen an Ort und
Stelle sind.
TIPP:
Bei der Montage der
w
starren abfallenden
Rohre empfiehlt es sich,
diese so auszurichten,
dass der spätere
Anschluss der Rohre
erleichtert wird.
26

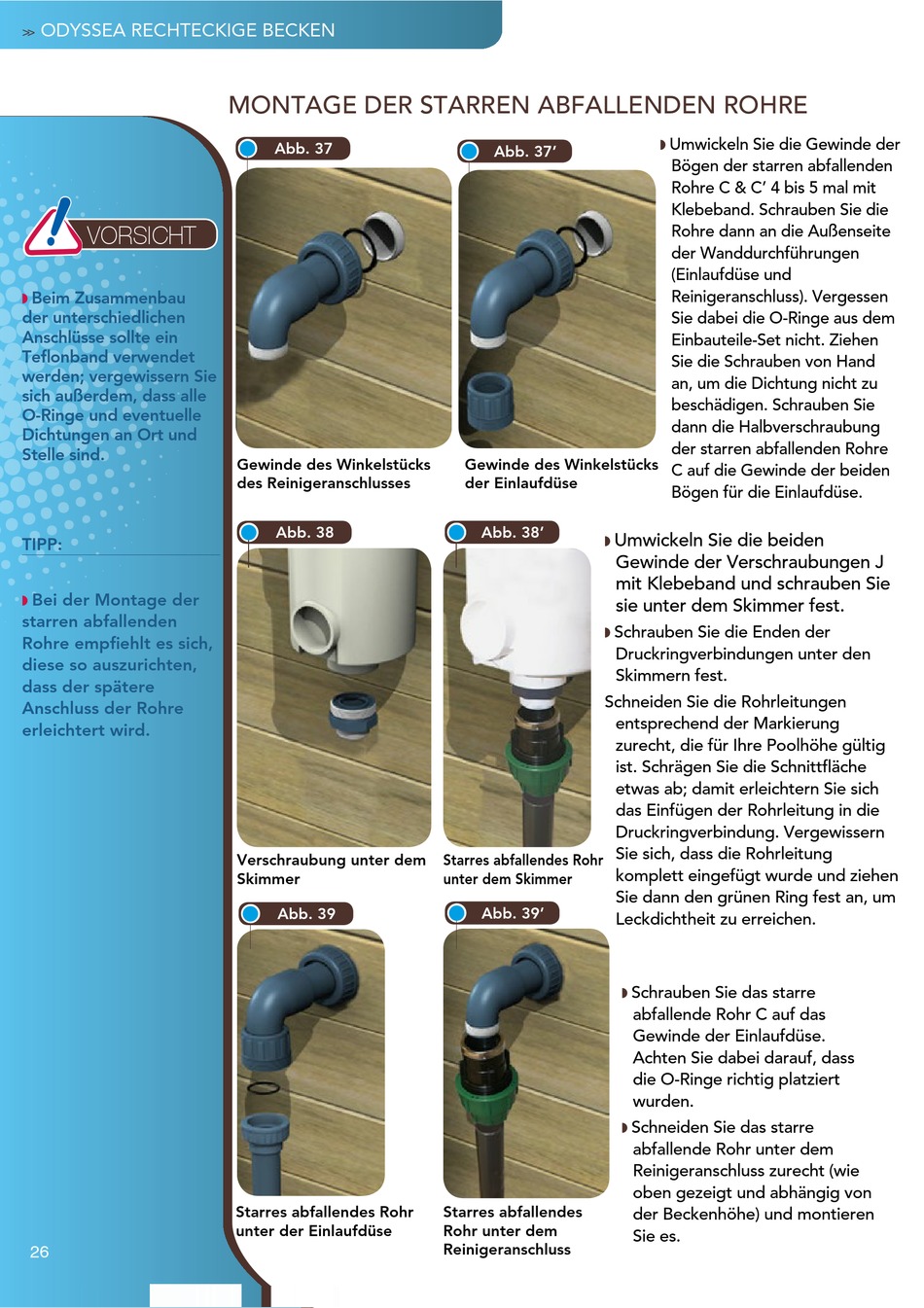

MONTAGE DER STARREN ABFALLENDEN ROHRE
Abb. 37
Gewinde des Winkelstücks
des Reinigeranschlusses
Abb. 38
Verschraubung unter dem
Skimmer
Abb. 39
Starres abfallendes Rohr
unter der Einlaufdüse
Abb. 37'
Gewinde des Winkelstücks
der Einlaufdüse
Abb. 38'
Umwickeln Sie die beiden
w
Gewinde der Verschraubungen J
mit Klebeband und schrauben Sie
sie unter dem Skimmer fest.
Schrauben Sie die Enden der
w
Druckringverbindungen unter den
Skimmern fest.
Schneiden Sie die Rohrleitungen
entsprechend der Markierung
zurecht, die für Ihre Poolhöhe gültig
ist. Schrägen Sie die Schnittfläche
etwas ab; damit erleichtern Sie sich
das Einfügen der Rohrleitung in die
Druckringverbindung. Vergewissern
Sie sich, dass die Rohrleitung
Starres abfallendes Rohr
komplett eingefügt wurde und ziehen
unter dem Skimmer
Sie dann den grünen Ring fest an, um
Abb. 39'
Leckdichtheit zu erreichen.
Starres abfallendes
Rohr unter dem
Reinigeranschluss
Umwickeln Sie die Gewinde der
w
Bögen der starren abfallenden
Rohre C & C' 4 bis 5 mal mit
Klebeband. Schrauben Sie die
Rohre dann an die Außenseite
der Wanddurchführungen
(Einlaufdüse und
Reinigeranschluss). Vergessen
Sie dabei die O-Ringe aus dem
Einbauteile-Set nicht. Ziehen
Sie die Schrauben von Hand
an, um die Dichtung nicht zu
beschädigen. Schrauben Sie
dann die Halbverschraubung
der starren abfallenden Rohre
C auf die Gewinde der beiden
Bögen für die Einlaufdüse.
Schrauben Sie das starre
w
abfallende Rohr C auf das
Gewinde der Einlaufdüse.
Achten Sie dabei darauf, dass
die O-Ringe richtig platziert
wurden.
Schneiden Sie das starre
w
abfallende Rohr unter dem
Reinigeranschluss zurecht (wie
oben gezeigt und abhängig von
der Beckenhöhe) und montieren
Sie es.
