MONTAGEANLEITUNG
MONTAGE DER OCTO+ POOLWAND (FORTSETZUNG)
> >
32

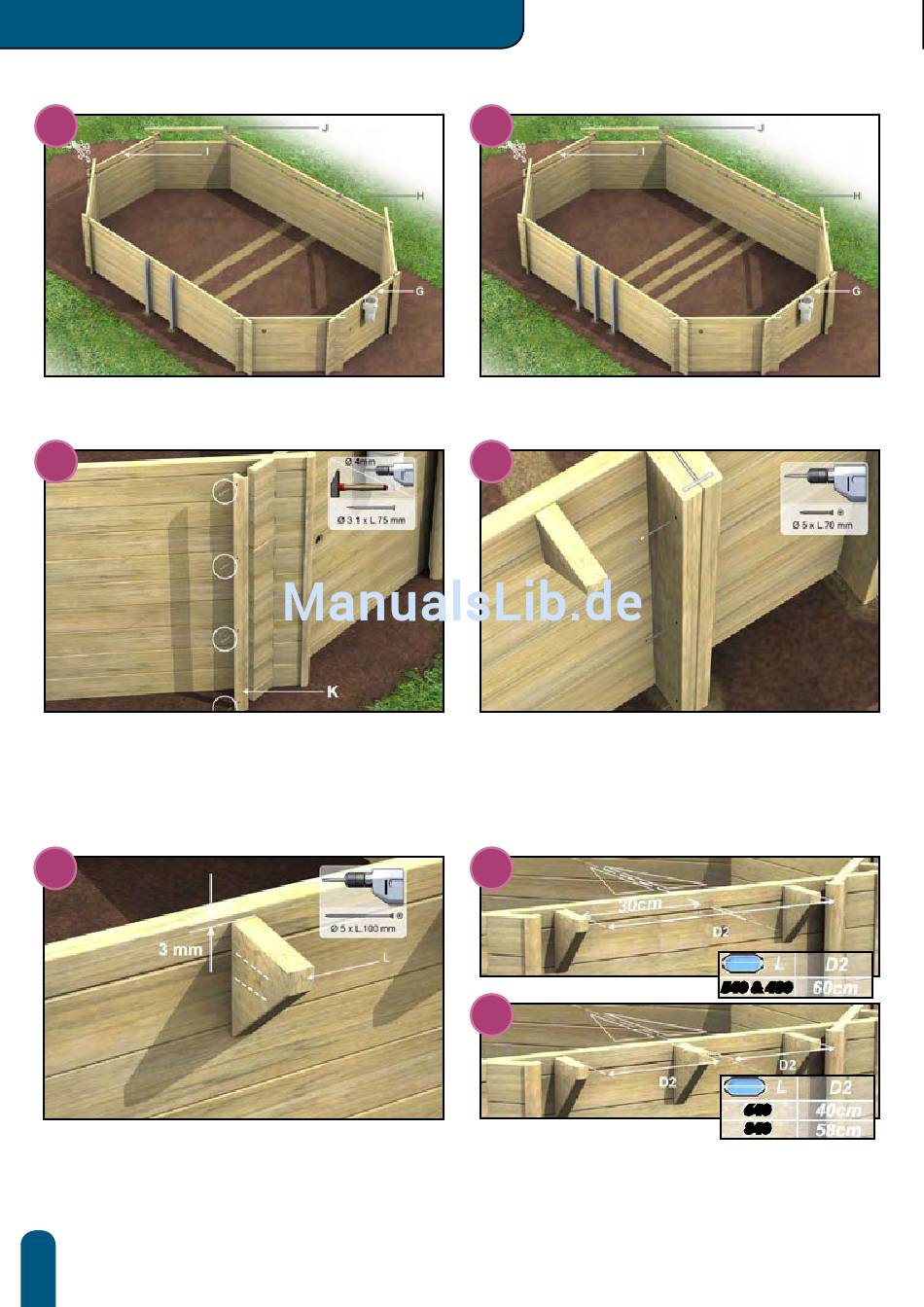

Stecken Sie nun den Skimmer in die dafür vorgesehene Öffnung (F). Schieben Sie die obere Skimmer-Bohle (G) über
Bohle F und fügen Sie um den Pool herum 2 Bohlen des Typs H, 1 Bohle des Typs I und 4 halbe Bohlen des Typs J wie
gezeigt ein.
34
Befestigen Sie ein Abschlussprofil (Typ K) am Ende jeder
Wand; verwenden Sie dazu je vier 3,1 x 75 mm Schrauben
(Pack L) und schrauben Sie diese in die vorgebohrten -
und in regelmäßigen Abständen angeordneten - Löcher
entlang der Achse.
Die Abschlussprofile werden bei TROPIC Pools nicht mitgeliefert.
36
Die Holzkeile dienen der Abstützung des Handlaufs
nach Befüllen des Beckens. Bohren Sie die Wand von
der Innenseite des Beckens her an; befestigen Sie dann
die Holzkeile (Typ L) mit je zwei Schrauben (5x100 mm,
Pack l). Achten Sie darauf, dass sie 3 mm unter der
Beckenoberkante zu liegen kommen. Achten Sie darauf,
dass jeder Holzkeil exakt vertikal montiert wurde.
12
Bitte beachten Sie, dass bei TROPIC Pools, nur einen Holzkeil pro Seite
montiert wird.
/ OCTO & OCTO+
Jetzt Angebot anfordern auf www.poolseller.de
Jetzt Angebot anfordern auf www.poolseller.de
33
35
Schrauben Sie die Metallpfosten (vorgebohrt) mit Hilfe
von Schrauben aus Pack C von außen an den Holzwänden
fest. Achten Sie darauf, dass die Pfosten exakt vertikal
verlaufen. Positionieren Sie an beiden Seiten der Pfosten
ein Abschlussprofil (Q) und befestigen Sie es mit Hilfe
von 3 5 x 70 Schrauben (Pack C) wie abgebildet.
37
37'
Die kurzen Seiten der Pools 480 und 540 sollten mit zwei
Holzkeilen versehen werden.
Bei den Pools 640 und 840 sollten die kurzen Seiten mit
drei Holzkeilen versehen werden; ausgenommen davon
ist die Seite, die den Skimmer beherbergt - diese ist nur
mit zwei Holzkeilen zu versehen (Abbildung 42).
540 & 480
640
840
