MONTAGEANLEITUNG
MONTAGE DES POOLS OCTO+ 460 & 480 (FORTSETZUNG)
> >

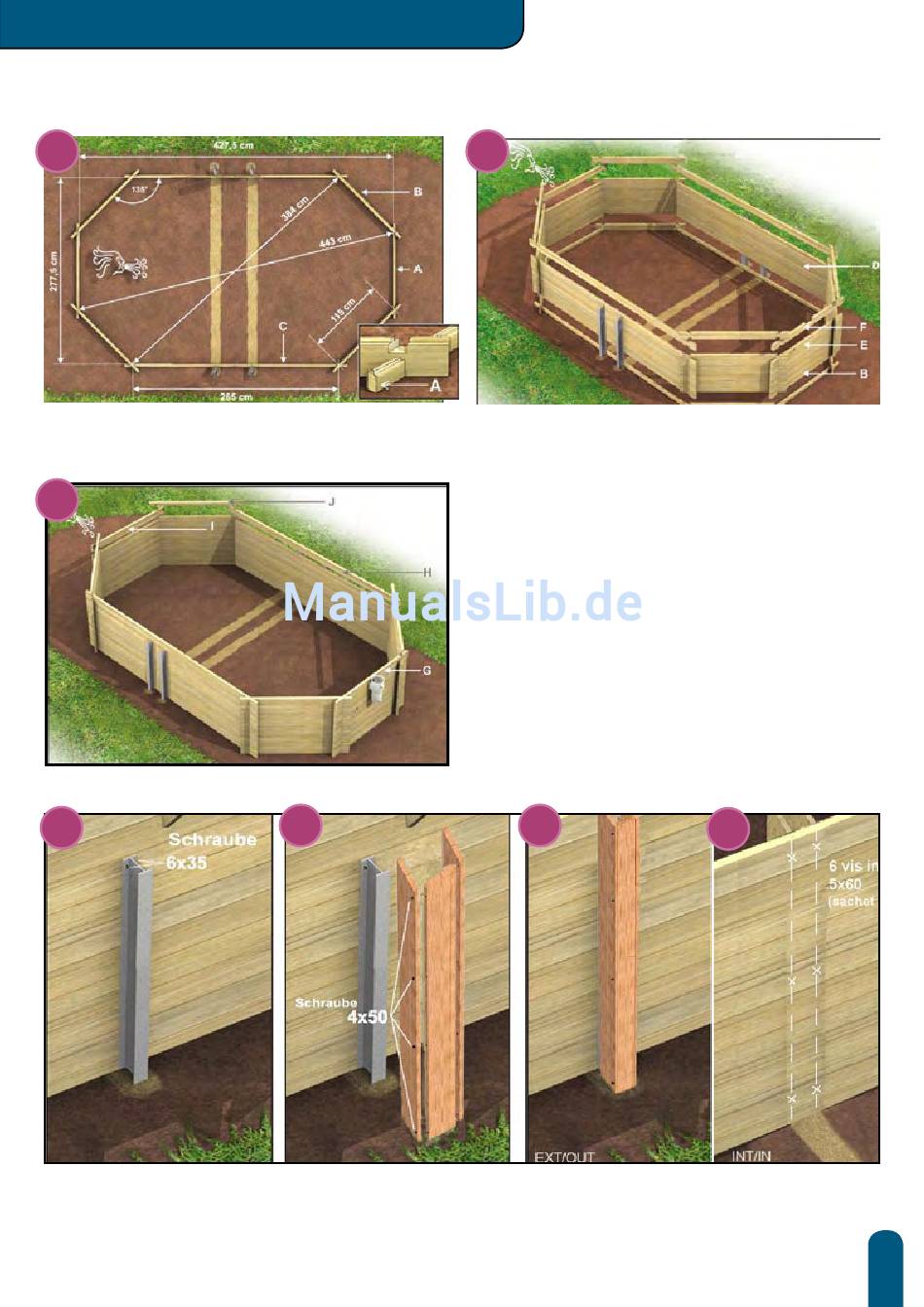

ZUSAMMENBAU DER HOLZWAND
47
Passen Sie 2 Halb-Bohlen (Typ A), 2 Halb-Bohlen des Typs
C sowie 4 Bohlen des Typs B gemäß Abbildung ineinan-
der. Die gefurchte Seite sollte dabei nach oben zeigen
(siehe Bildausschnitt).
49
VERKLEIDEN DER TRÄGER
50
Bei +460:
6 x 30 Schraube
Versichern Sie sich, dass die
senkrechten Pfosten exakt verti-
kal verlaufen. Schrauben Sie sie
dann mit Hilfe von 4 Schrauben
aus Pack C an der Holzwand
fest.
/ OCTO & OCTO+
51
Bei +460:
5 x 70 Schraube
Fügen Sie die drei 20 x 120
Bohlen U-förmig zusammen;
sie dienen zum Verkleiden der
Metallpfosten (Pack C, Edelstahl-
Schrauben 5x7). Bohren Sie die
Löcher vor, bevor Sie die Schrau-
ben einfügen.
Jetzt Angebot anfordern auf www.poolseller.de
Jetzt Angebot anfordern auf www.poolseller.de
48
Abbildung 46: Passen Sie die verbleibenden Bohlen
zusammen; verwenden Sie Bohlen des Typs B an den
kurzen Seiten und Bohlen des Typs D an den langen
Wänden. Achten Sie auf die richtige Positionierung der
durchbohrten Bohlen (Typ E), die für Einlaufdüse und
Reinigeranschluss vorgesehen sind sowie auf die Bohle
unterhalb des Skimmers (Typ F) und, falls erforderlich, auf
die beiden Bohlen aus den Gegenstromanlagen-Set. (Zur
Position dieser Bohlen beachten Sie bitte das Schema
am Ende dieses Dokuments). Die für die Einlaufdüse
vorgesehene Bohle (E) sollte oberhalb von 4 Bohlen
des Typs B + 1 Bohle des Typs A angesiedelt sein. Die
Bohle des Typs F sollte über der für die Einlaufdüse
vorgesehenen Bohle sein - in der letzten in diesem Schritt
gezeigten Reihe.
Abbildung 47: Passen Sie nun den Skimmer in die für den
Skimmer vorgesehene Bohle (F) ein. Siehe Abbildung 8.
Schieben Sie die obere Skimmer-Bohle (G) über Bohle F
und passen Sie um das gesamte Becken herum 2 Bohlen
des Typs F, 1 Bohle des Typs l und 4 Halb-Bohlen des Typs
J wie abgebildet ein.
Nachdem Sie die Wände zusammengebaut haben, mon-
tieren Sie die Holzkeile für den Handlauf (Abbildungen auf
Seite 57).
52
Positionieren Sie diese dekorative Blende um den Pfos-
ten herum. Achten Sie darauf, dass deren Oberkante
bündig mit der Beckenoberkante abschließt. Bohren
Sie von der Innenseite des Pools aus die Löcher vor
und befestigen Sie die Blende. Vergewissern Sie sich,
dass nirgends Holzsplitter entstanden sind, die die
Folie beschädigen könnten.
53
15
