Venjakob PLAN X Aufbauanleitung

Aufbauanleitung:
Untergestell X3 für Standelelemente (Holz / Metall)
1
1
2

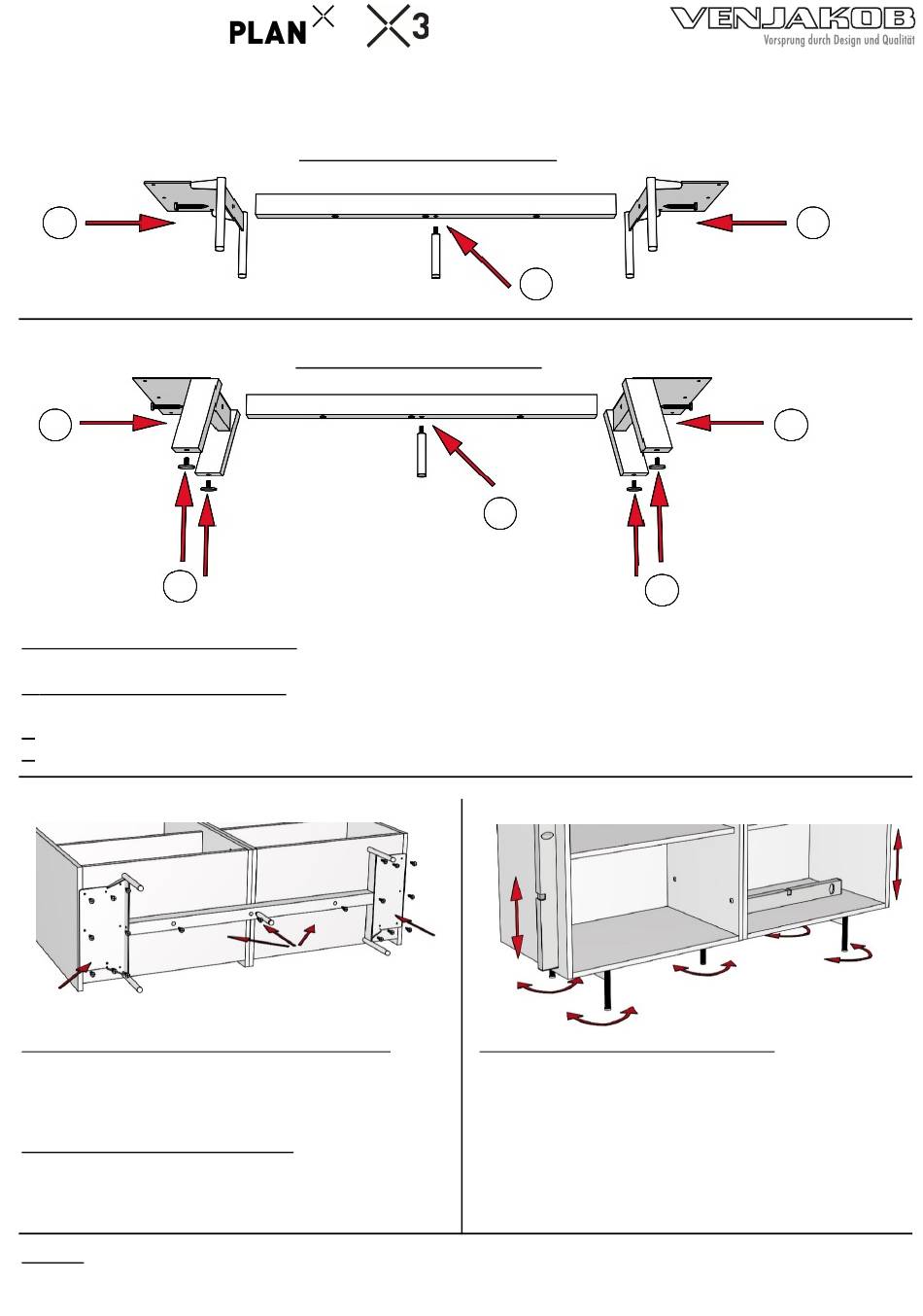

1. Verbindung Metalluntergestell Abb.1: Seitenteile mit Stahlzarge verbinden. Dazu Flachrundschraube M6 x 35 mm mittels
Inbusschlüssel SW4 einschrauben.
1. Verbindung Holzuntergestell Abb.2: Seitenteile mit Stahlzarge verbinden. Dazu Senkschraube M6 x 50 mm mittels
Inbusschlüssel SW4 einschrauben. Schrauben mit Abdeckkappen verschließen.
2. Höhenstellschrauben M6 x 20 in Füße drehen (nur beim Holzuntergestell).
3. Zusätzlicher Stellfuß (ab Möbelbreite 120 cm) mittig unter der Stahlzarge in das Gewinde drehen.
Abb. 3
4. Montage Untergestell (Beispiel: Metalluntergestell)
Korpus auf den Rücken legen.
Untergestell unter dem Möbel an Markierungsbohrungen
positionieren. Mit Rückwandschraube 3 x 16 mm Abb.3 /
Abb.4 anschrauben. Möbel wieder aufrichten.
Zusatzartikel Untergestellbeleuchtung:
LED-Streifen mit rückseitigen Klebestreifen vorne unter dem
Korpus befestigen. Ggf. LED-Streifen mit Montageclips
anschrauben.
Achtung: Zur endgültigen Ausrichtung und als Kippsicherung ist eine bauseitige Fixierung des Möbels zwingend erforderlich.
Abb.1: Beispiel Metalluntergestell
Abb.2: Beispiel Holzuntergestell
Abb. 3
Abb. 4
3
3
2
5. Möbel ausrichten mit der Wasserwaage
Möbelgleiter + mittlerer Stellfuß durch Drehen horizontal und
vertikal ausrichten.
