TECHNISCHE DATEN DES PRODUKTS

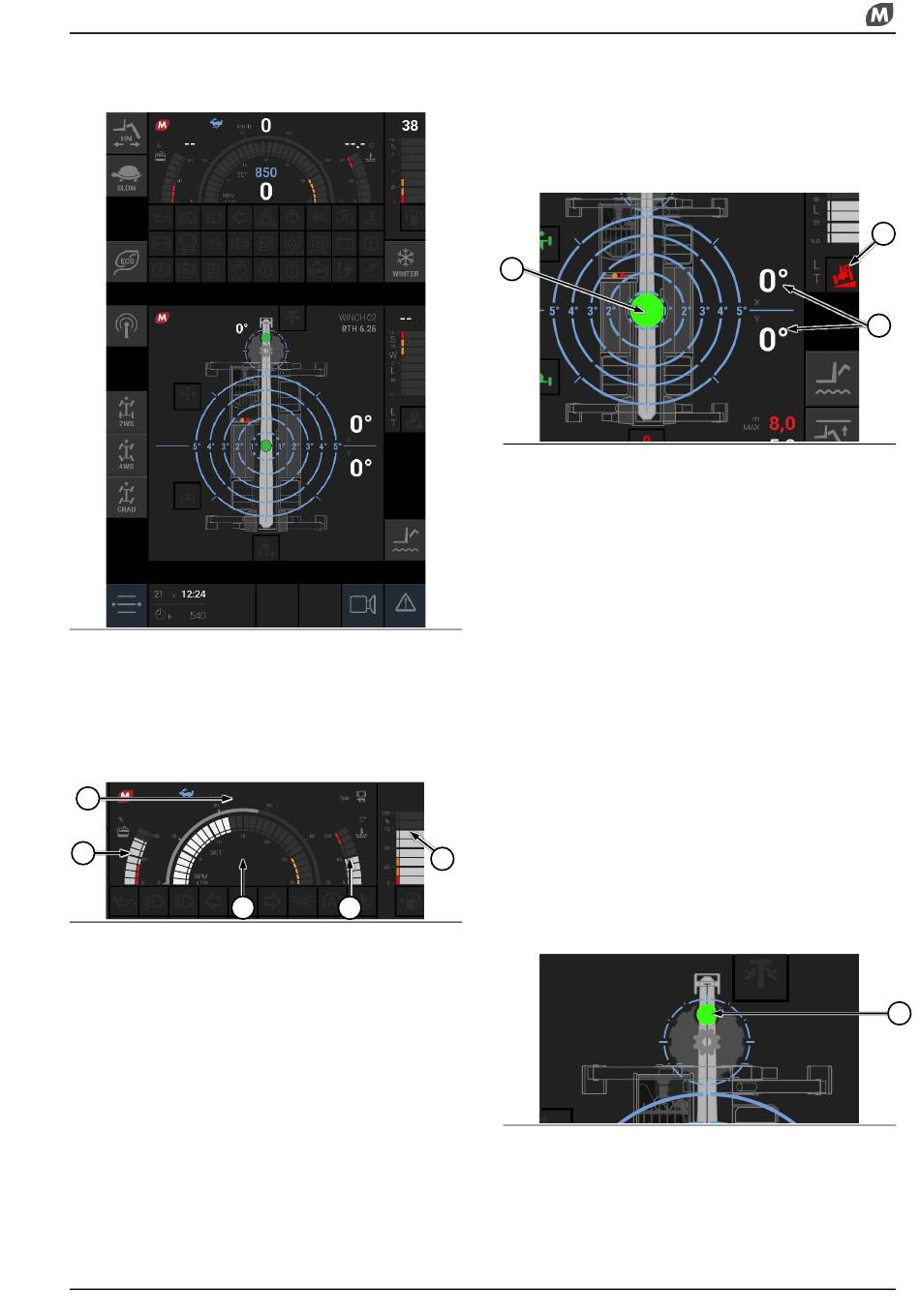

Seite Drive

Die Seite „Drive" enthält allgemeine Informationen
über die Betriebsbedingungen der Maschine: z. B.
numerische und grafische Digitalanzeigen, Kontroll-
und Alarmtasten und -leuchten.

Anzeigen mit Skala

41
2
A 75
1400
1
1260
3
In der Mitte des oberen Teils des Displays wird links
der AdBlue-Füllstand bzw. der Hydrauliköldruck ①
mit einer Skala und einem Zahlenwert angezeigt, je
nachdem, ob die Maschinenmodelle mit einem
+2°
Harnstofftank ausgestattet sind oder nicht; in der
Mitte oben befindet
Fahrgeschwindigkeit auf Rädern ②, darunter der
Drehzahlmesser des Verbrennungsmotors ③. In weiß
ist die momentane Motordrehzahl angegeben, in blau
die vom Bediener für bestimmte Vorgänge manuell
eingestellte Motordrehzahl.
5° 5° 4° 4° 3° 3° 2° 2° 1° 1°
Rechts von der Grafik des Drehzahlmessers befindet
sich die Skala mit dem numerischen Wert der
Wassertemperatur des Kühlkreislaufs ④.
21 12:24
76
15.3
64.0
4
48
WINCH 02
# 2165160
S
sich die Anzeige
W
L
L
-2°
T
1° 1° 2° 2° 3° 3° 4° 4° 5° 5°
+3°
8,0
5,2
Ganz rechts auf dem Display befindet sich die grafische
und numerische Anzeige des Kraftstoffstands in
Prozent ⑤.

Nivellieranzeige

A
In der Mitte der Seite ist das aktive Diagramm zu
sehen, das die Position des Maschinenrahmens im
Verhältnis zu einer idealen, vollkommen horizontalen,
ebenen Fläche anzeigt.
Die digitale Blase Ⓐist grün gefärbt, wenn er perfekt
zentriert ist; durch ihre Bewegung je nach den
erfassten Winkeln zeigt sie die Nivellierung der
75
Maschine grafisch an, unterstützt durch die beiden
daneben stehenden Zahlenwerte
Neigung in Bezug auf die Längs- und Querachse
zusammenfassen: bei einer Verschiebung von mehr
als 3° wechselt sie die Farbe zu gelb.
Die mit dem Buchstaben
Überschlagwarnleuchte
˗ bei der Maschine auf Reifen, wenn der Winkel des
Fahrgestells gegenüber dem Horizont mehr als ±4° in
der Längsachse und ±3° in der Querachse beträgt;
5
˗ bei stabilisierter Maschine, wenn auf beiden
Achsen ±1 überschritten wird.

Anzeige der Oberwagendrehung

der
Das Kreisdiagramm über der Nivellieranzeige zeigt den
Drehwinkel des Oberwagens der Maschine an: grün,
wenn er sich in der Mitte befindet; grau, sobald er von der
Ausrichtung mit dem Maschinenrahmen abweicht. Diese
Information ist auf allen operativen Seiten zur Kontrolle
5° 5° 4° 4°
und Steuerung für eine schnelle Ansicht vorhanden.
41
Ⓑ
, die den Wert der
1400
1260
Ⓒ
gekennzeichnete
wird aktiviert:
+2°
3° 3° 2° 2° 1° 1° 1° 1° 2° 2°
C
B
15.3
64.0
WINCH 02
# 2165160
-2°
3° 3° 4° 4° 5° 5°
+3°
