Technisches Handbuch
KNX Busspannungsversorgung mit Diagnosefunktion [STR-0640.01]
2.4 Aufbau und Bedienung

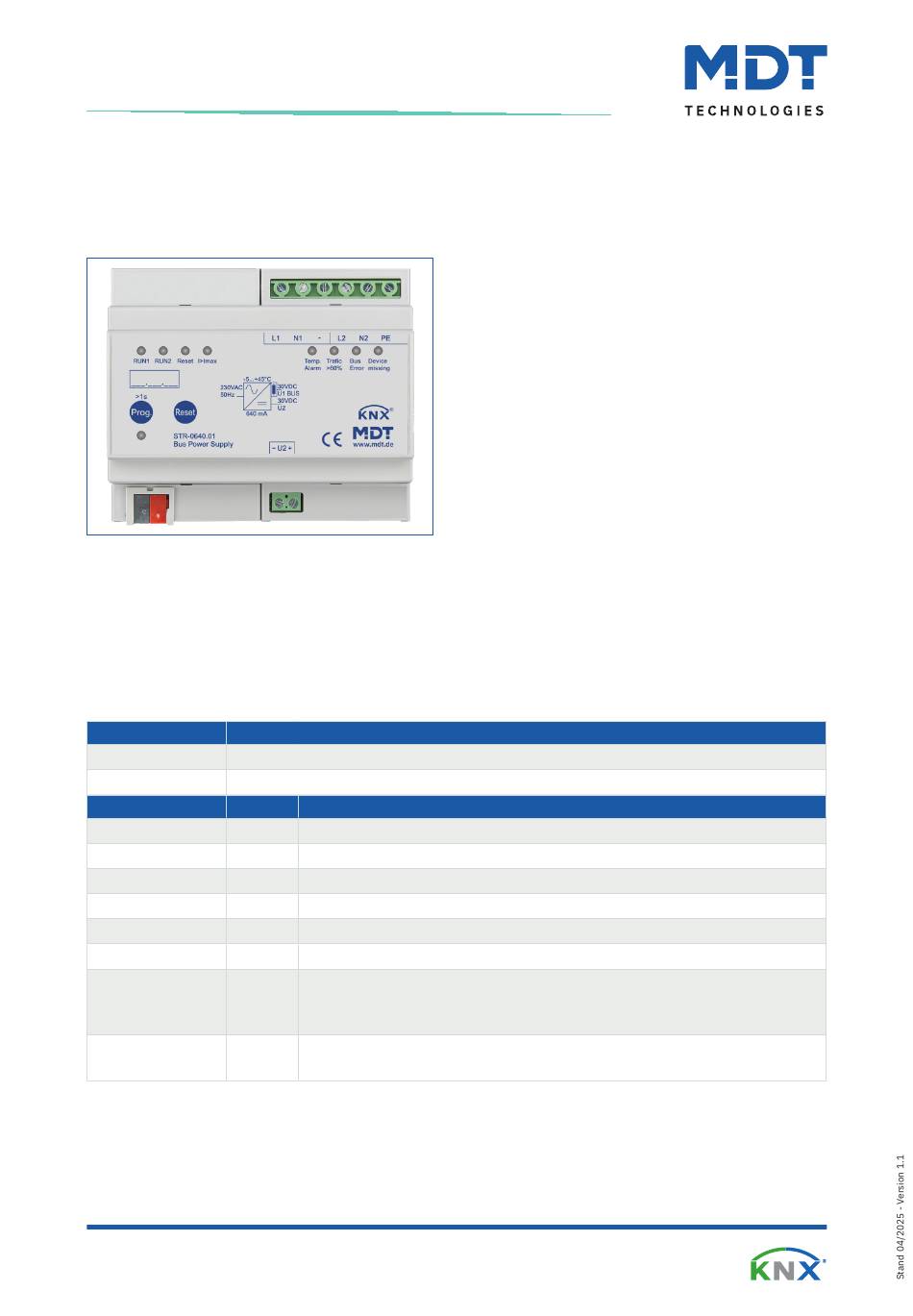

Das folgende Bild zeigt den Aufbau der Geräte:
6 6
2 2 5 5
3 3
1 1
Abbildung 2: Aufbau und Bedienung: STR-0640.01
1 – KNX Busanschlussklemme
3 – Programmier LED (Rot)
5 – Bus-Reset Taste
7 – Unverdrosselter Spannungsausgang
Taste Verwendung
Reset Führt einen manuellen Busspannungsreset durch
Prog Schaltet das Gerät in den Programmiermodus
LED Farbe
RUN 1 Grün
RUN 2 Grün
I>Imax Rot
Reset Rot
Temp. Alarm Rot
Traffic > 60 % Rot
Bus Error Rot
Device missing Rot
Tabelle 1: Funktionen der Tasten und Status LEDs
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
4 4
7 7
Funktion
Die Spannungsversorgung mit Netzteil 1 befindet sich im Normalbetrieb.
Die Spannungsversorgung mit Netzteil 2 befindet sich im Normalbetrieb.
Die gemessene Stromaufnahme ist über den Maximalwert.
Es wird ein Busspannungsreset durchgeführt.
Die Gerätetemperatur befindet sich oberhalb des zulässigen Bereichs.
Der Bus ist auf Grund von zu hohem Telegrammaufkommen überlastet.
Es sind nicht bestätigte Telegramme auf dem Bus.
■
Es wurden tote bzw. nicht bestätigte Gruppenadressen gefunden.
■
Es wurden Adresskollisionen festgestellt.
■
Die Geräteüberwachung hat angesprochen.
■
Ein Gerät fehlt oder antwortet nicht.
■
2 – Programmiertaste
4 – Status LEDs
6 – Netzanschlussklemmen
6 / 34
