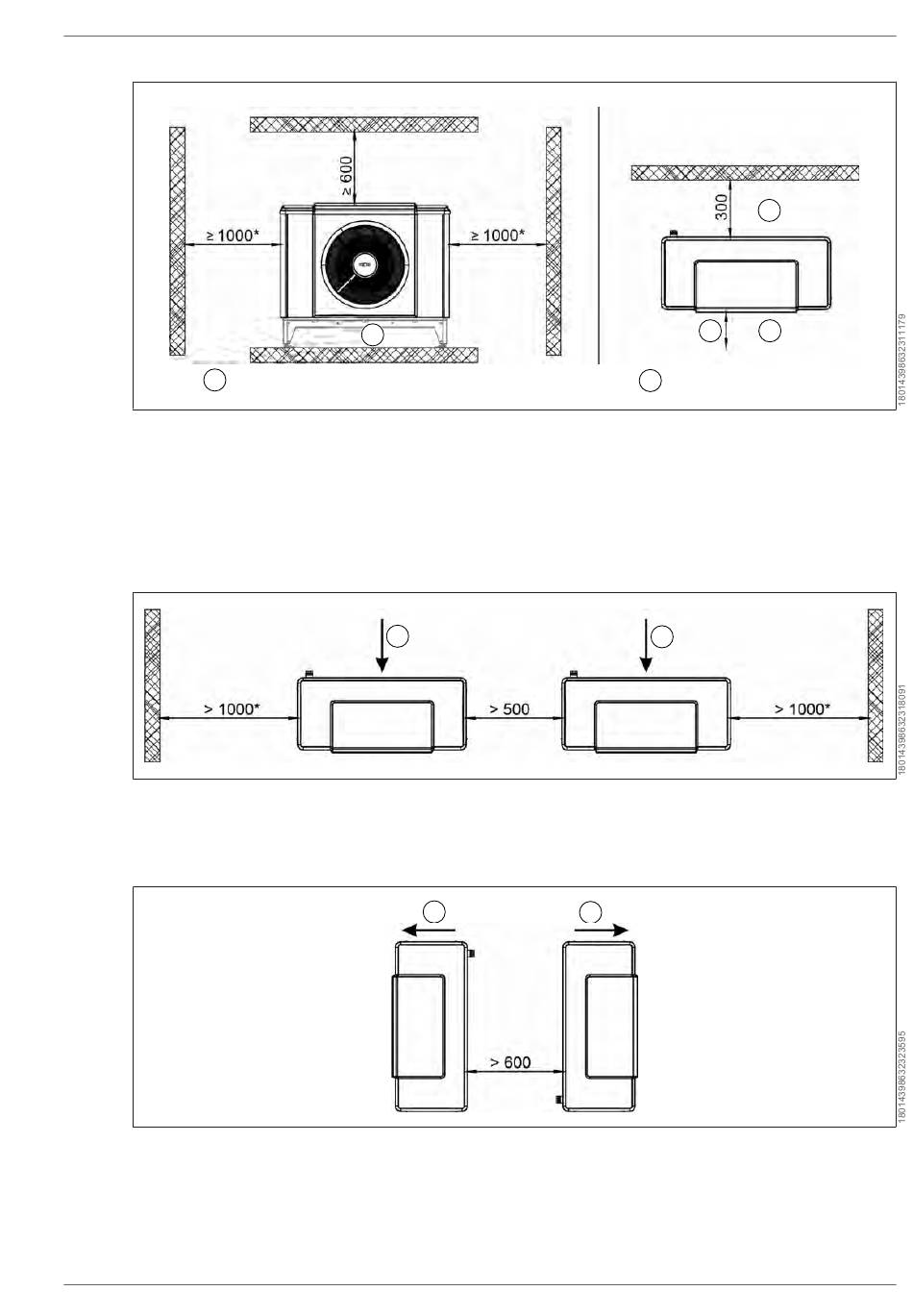

Mindestabstände ODU
1
1 Frontansicht ODU
3 Sockel (Zubehör)
5 Ausblasbreich
* eine Seite (rechts oder links) kann auf 500 mm reduziert werden
Mindestabstand zwischen mehreren ODU
1 Luftrichtung
* eine Seite (rechts oder links) kann auf 500 mm reduziert werden
Mindestabstand zwischen mehreren ODU mit Rückseite zueinander
1 Luftrichtung
Schutzbereiche um die ODU
– Die ODU so platzieren, dass im Falle einer Leckage kein Kältemittel in Gebäude bzw. geschlossene
Räume dringt.
4802084 | 202401
3
1
1
6
2
2 Draufsicht ODU
4 Ansaugbereich
6 >1000 mm zu Hindernissen, die den Luft-
austritt behindern, >3000 mm zu Gehwegen
und zur Terrasse
1
1
Planung | 6
4
5
WOLF GmbH | 29
