SmartRelais-3-Leser

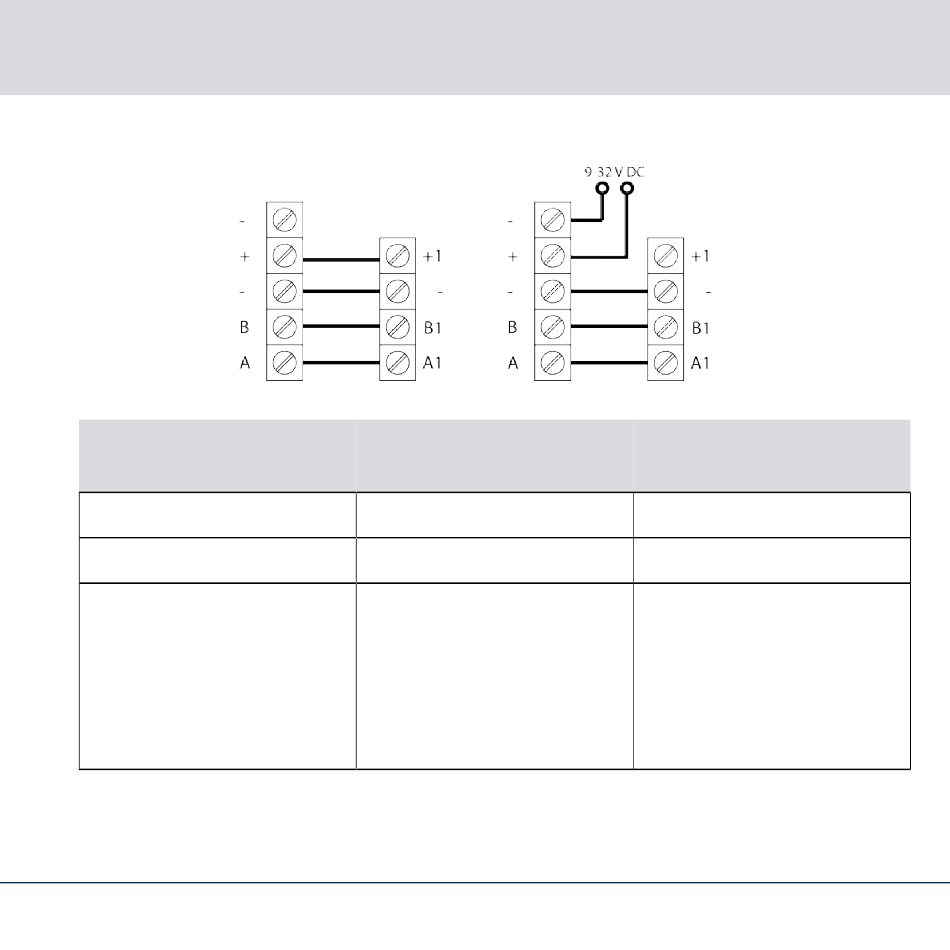

Leseranschluss
A
B
-
DE
Leser Controller
SREL3-Controlleran-
schluss
A1/A2/A3
B1/B2/B3
-
Leser Controller
Alternative Beschaltung
Signal
RS-485: Datenleitung A
RS-485: Datenleitung B
GND. Dient zur Herstellung
des gemeinsamen Masse-
Bezugspotentials für die
Datenleitungen. Beliebige
Masseverbindung zum
SREL3-Controller.
4. Anschlüsse
13 / 152
