Viessmann VITOCOM 100 Bedienungsanleitung Seite 13

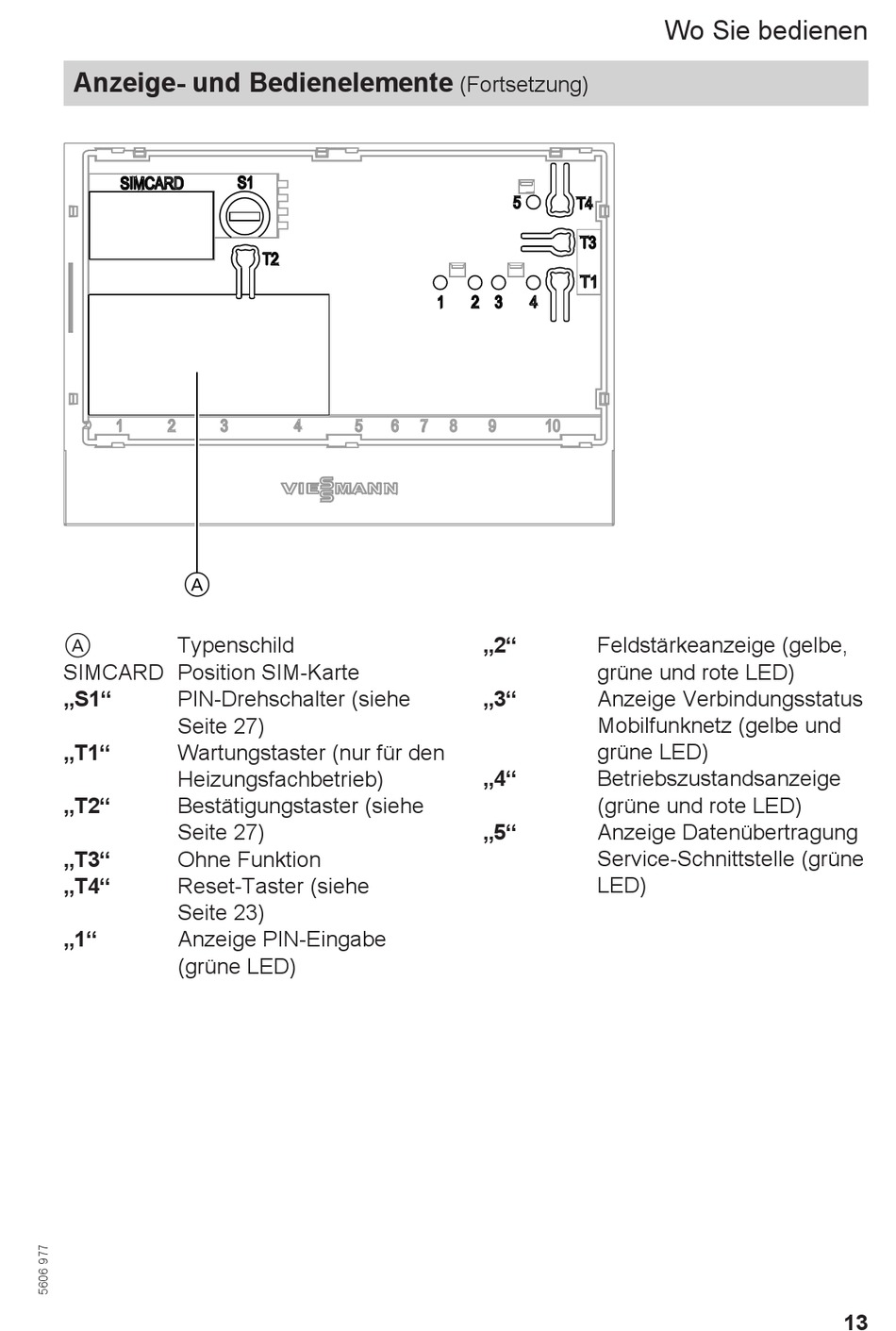

Anzeige- und Bedienelemente
A
A Typenschild
SIMCARD Position SIM-Karte
„S1" PIN-Drehschalter (siehe
Seite 27)
„T1" Wartungstaster (nur für den
Heizungsfachbetrieb)
„T2" Bestätigungstaster (siehe
Seite 27)
„T3" Ohne Funktion
„T4" Reset-Taster (siehe
Seite 23)
„1" Anzeige PIN-Eingabe
(grüne LED)
(Fortsetzung)
„2" Feldstärkeanzeige (gelbe,
grüne und rote LED)
„3" Anzeige Verbindungsstatus
Mobilfunknetz (gelbe und
grüne LED)
„4" Betriebszustandsanzeige
(grüne und rote LED)
„5" Anzeige Datenübertragung
Service-Schnittstelle (grüne
LED)
Wo Sie bedienen
13
