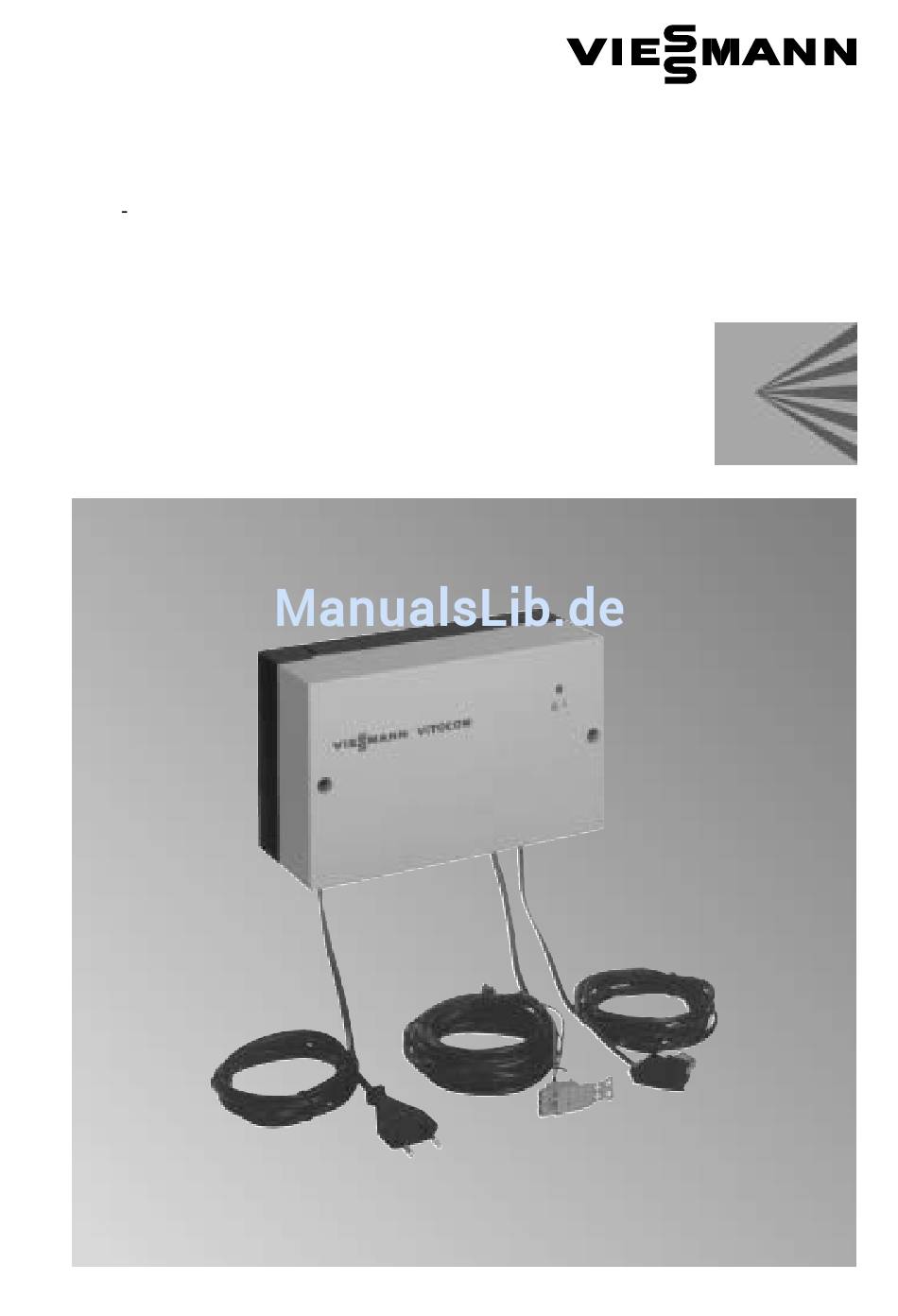

Bedienungsanleitung
für den Anlagenbetreiber
Vitocom 100, Typ FA1
Viessmann Kommunikationsschnittstelle
Best. Nr. 7178 188
VITOCOM 100
Bitte aufbewahren!
5581 432
11/2003

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOCOM 100

  • Seite 1 Bedienungsanleitung für den Anlagenbetreiber Vitocom 100, Typ FA1 Viessmann Kommunikationsschnittstelle Best. Nr. 7178 188 VITOCOM 100 Bitte aufbewahren! 5581 432 11/2003...
  • Seite 2: Für Ihre Sicherheit

    Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Bei Gasgeruch Arbeiten am Gerät H Nicht rauchen! Offenes Feuer und Montage, Erstinbetriebnahme, Funkenbildung verhindern (z.B. Inspektion, Wartung und Instandset Schalten von Licht und Elektro zung müssen von autorisierten Fach geräten) kräften (Heizungsfachbetrieb/...
  • Seite 3: Inhaltsverzeichnis

    ....................... . . Einstellungen und Ausstattung Ihrer Heizungsanlage mit Vitocom 100 .
  • Seite 4: Funktionsübersicht

    H Vitoplus D Telefax H Eurola E Internet H Pendola F Datenbankserver mit Vitodata 300 H Vitotronic G Internetfähiger PC H Dekamatik H Viessmann Heizungsanlage H Viessmann Trimatik K Vitocom 100 Wenn vom Funknetzbetreiber unterstützt. Funktionsumfang abhängig von der Anlagenausstattung.
  • Seite 5 (MFV) oder Code Sender Hinweis! H Funktelefon Sollten sich bei den hinterlegten Kommunikationsdiensten die Ruf nummern ändern, kann Ihr Hei zungsfachmann die geänderten Ruf nummern in der Vitocom 100 konfigurieren. Wenn vom Funknetzbetreiber unterstützt. Funktionsumfang abhängig von der Anlagenausstattung.
  • Seite 6: Einstellungen Und Ausstattung Ihrer Heizungsanlage Mit Vitocom 100

    Rufannahme Rufannahme nach Rufzeichen; ..Vitocom 100 d.h. die Vitocom 100 nimmt Anrufe nach der eingetra genen Anzahl von Rufzeichen entgegen. Störungen und Meldungen an 1. : ......................
  • Seite 7 Zuerst informieren Einstellungen und Ausstattung Ihrer Heizungsanlage mit Vitocom 100 (Fortsetzung) Funktion bzw. Funktionsart bzw. Einstellung Mögliche Funktionen Ausstattung über Telefon Ausstattung Heizungs anlage: liak j Vitotronic H Anschluss über j mit Kesselkreis Stecker aVG (Anlagenkreis) j mit Mischerkreis M1...
  • Seite 8 Zuerst informieren Einstellungen und Ausstattung Ihrer Heizungsanlage mit Vitocom 100 (Fortsetzung) Funktion bzw. Funktionsart bzw. Einstellung Mögliche Funktionen Ausstattung über Telefon laak Verwendung labk Störungs ............
  • Seite 9: Bedienung

    Störung über die Servicetaste A Diagnoseanzeige quittieren. Diagnoseanzeige erlischt. Anlage i. O., keine Störung Unquittierte Störung oder Anlage ausge− Die Vitocom 100 sendet nach schaltet 24 Stunden eine weitere Störungs meldung, wenn die Servicetaste Blinkt Störungsmeldung nicht gedrückt wurde.
  • Seite 10 Ausschalten nach 0. klingeln) muss vor Ort an Netzstecker herausziehen. der Vitocom 100 wieder freigeschal tet werden. Hinweis! Die Vitocom 100 sollte nur bei länge 1. Überwachungsfunktion aus− rer Außerbetriebnahme ausgeschal schalten (siehe oben). tet werden. Bei bestehender BUS−Anbindung zur 2.
  • Seite 11: Fernüberwachen

    Bedienung Fernüberwachen Die Vitocom 100 ermöglicht das Fernüberwachen von Heizungsanlagen rund um die Uhr. Bei eventuellen Störungen erfolgt eine automatische Störungs meldung an die hinterlegten Kommunikationsdienste. An der Vitocom 100 blinkt die Diagnoseanzeige. In regelmäßigen Abständen sollte das automatische Melden an die hinterleg ten Kommunikationsdienste auf Funktion getestet werden.
  • Seite 12: Fernabfrage Über Telefon

    Erläuterung Vitocom 100 anrufen Rufnummer: Doppelton (tief hoch) Nach Eingabe der Ruf nummer ertönt mehr fach ein Rufton. Sobald sich die Vitocom 100 meldet (Doppelton), muss innerhalb von 20 Sekunden mit der Eingabe der Befehle (siehe unten) begonnen werden. Zugriffscode eingeben 2 hohe Töne...
  • Seite 13 Fernabfrage des Betriebszustands der Regelung #91* 2 tiefe Töne Störung an der Regelung #91* 4 hohe Töne Keine Störung #91* wechselnde Befehlscode falsch Doppeltonfolge Nur möglich, wenn Regelung über Stecker gK bzw. aVG mit Vitocom 100 verbunden ist, siehe Tabelle auf Seite 6.
  • Seite 14 Bedienung Fernabfrage über Telefon (Fortsetzung) Aktion Reaktion Erläuterung Fernabfrage der Störungs Eingänge 2 tiefe Töne Anlage aus oder keine Störungseingang DE1 #11* Störung am abgefrag ten Störungs−Eingang Störungseingang DE2 Störungseingang DE2 4 hohe Töne Anlage ein und Stö #12* rung der am abgefrag ten Störungs Eingang angeschlossenen Anlage...
  • Seite 15: Fernschalten Des Betriebsprogramms Der Regelung Über Telefon

    Bedienung Fernschalten des Betriebsprogrammes der Regelung über Telefon Die Betriebsprogramme der Regelung, die an die Vitocom 100 angeschlossen ist, können über ein Telefon umgeschaltet werden. Hinweis! Bitte beachten Sie die Einstellungen und Ausstattung Ihrer Heizungsanlage auf Seite 7. Aktion Reaktion Erläuterung...
  • Seite 16 Bedienung Fernschalten des Betriebsprogrammes der Regelung über Telefon (Fortsetzung) Aktion Reaktion Erläuterung Fernschalten des Betriebsprogramms 4 hohe Töne Betriebsprogramm umgeschaltet #8..* wechselnde Umschaltung noch in Doppeltonfolge Bearbeitung oder Befehlscode falsch Betriebsprogramm wählen (entsprechend der angeschlossenen Regelung, siehe Tabellen ab Seite 17) Heizkreis wählen Vitotronic Mit Vitotronic...
  • Seite 17 Bedienung Fernschalten des Betriebsprogrammes der Regelung über Telefon (Fortsetzung) H Vitodens mit Vitotronic 100 H Vitopend mit Vitotronic 100 H Vitoplus mit Vitotronic 100 Taste aktiviertes Betriebsprogramm Nur Warmwasser mit Frostschutzüberwachung/ Abschaltbetrieb mit Frostschutzüberwachung Heizen und Warmwasser Der Uhren /Raumthermostat wirkt weiterhin. oder Abschaltbetrieb mit Frostschutzüberwachung H Vitotronic...
  • Seite 18 Bedienung Fernschalten des Betriebsprogrammes der Regelung über Telefon (Fortsetzung) Nicht mit integrierter Vitotronic Regelung: H Vitodens H Vitopend H Vitoplus Taste aktiviertes Betriebsprogramm Trinkwassererwärmung/ Abschaltbetrieb mit Frostschutzüberwachung reduzierter Betrieb (keine Trinkwassererwärmung) Normalbetrieb Normalbetrieb (Tag)/ reduzierter Betrieb (Nacht) Normalbetrieb (Tag)/ Abschaltbetrieb mit Frostschutzüberwachung (Nacht) Abschaltbetrieb mit Frostschutzüberwachung...
  • Seite 19: Fernschalten Des Schalt Ausganges Über Telefon

    Erläuterung Vitocom 100 anrufen Rufnummer: Doppelton (tief hoch) Nach Eingabe der Ruf nummer ertönt mehr fach ein Rufton. Sobald sich die Vitocom 100 meldet (Doppelton), muss innerhalb von 20 Sekunden mit der Eingabe der Befehle (siehe unten) begonnen werden. Zugriffscode eingeben 2 hohe Töne...
  • Seite 20: Testmeldung Über Das Telefon Auslösen

    Erläuterung Vitocom 100 anrufen Rufnummer: Doppelton (tief hoch) Nach Eingabe der Ruf nummer ertönt mehr fach ein Rufton. Sobald sich die Vitocom 100 meldet (Doppelton), muss innerhalb von 20 Sekunden mit der Eingabe der Befehle (siehe unten) begonnen werden. Zugriffscode eingeben 2 hohe Töne...
  • Seite 21: Stichwortverzeichnis

    ....Bedienung Vitocom 100 ..... .
  • Seite 22 Stichwortverzeichnis...
  • Seite 23: Anhang

    Kurzbedienungsanleitung Schneiden Sie bitte diese Karte aus. Sie können diese dann jederzeit bei sich tragen und Fernabfrage bzw. Fernschaltbefehle mit Ihrem Telefon ausführen. Vitocom 100 Kurzanleitung 1. Vitocom 100 anwählen Rufnummer 2. Doppelton abwarten 3. Zugriffscode eingeben 4. Fernschalten siehe Rückseite 5.
  • Seite 24 Schalt−Ausgang DA3 einschalten Testmeldung auslösen Testmeldung an alle Kommunikationsdienste Umschaltung bzw. 4 hohe Töne Testmeldung durchgeführt wechselnde falsche Eingabe Doppeltonfolge Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
